概要・特長

QSFP 4個搭載 Xilinx UltraScale 3/4レングスPCIe x8ボード

XUSP3Sは、Xilinx Virtex UltraScale、またはKintex UltraScale FPGAをベースにした3/4レングスのPCIe x8カードです。 このボードは、フロントパネルに4つのQSFPケージ(100 Gbps(4×25)(100GbEを含む))を搭載しており、 最大64GByteのメモリ構成を備えています。 XUSP3Sには、システム監視用のBoard Management Controller (BMC)も組み込まれているため、プラットフォームの統合と管理が大幅に簡素化されます。

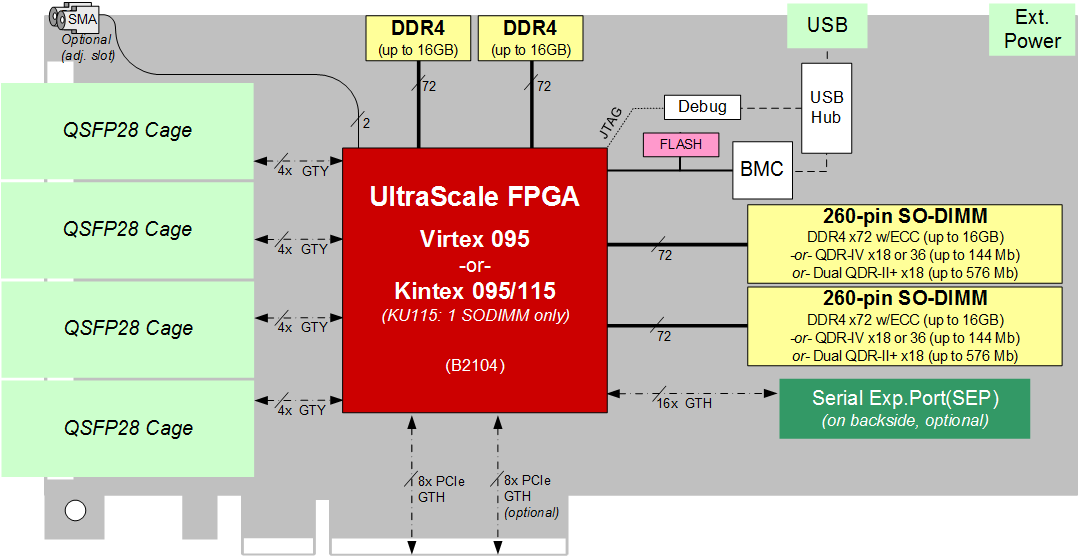

ブロック図

仕様

■FPGA
  • Xilinx Virtex UltraScale 95 or Kintex UltraScale 95/115

■オンボードメモリ
  • 最大16GB DDR4(x72)の2つのバンク
  • FPGAをブートするためのフラッシュメモリ

■オプションのSODIMMメモリ
  • DDR4:x72 w / ECC
    ※SODIMMあたり最大16 GByte
  • QDR-II + x18
    ※SODIMMあたり最大72MByte

■PCIeインタフェース
  • 2つのx8 Gen1、Gen2、Gen3インターフェイスをFPGAに直接接続 (標準スロットでは1つのx8インターフェイス、2つのx8インターフェイスには2つのスロットが必要)

■USBヘッダー
  • FPGAデバッグおよびプログラミング用のマイクロUSBポート(USB 2.0)

■QSFPケージ
  • フロントパネルの4個のQSFP28(zQSFP)ケージは、16 GTYトランシーバ(KintexはGTH)を介してFPGAに直接接続
  • それぞれ100GbE、40GbE、4x 25GbE、または4x 10GbEをサポート(100GbE、25GbEはVirtexのみ)
  • QSFPと互換性があり、オプションでSFP +にも対応

■シリアル拡張ポート
  • 16x GTHトランシーバによるFPGAへの拡張インタフェース(オプションで2番目のスロットが必要)

■タイムスタンプ
  • 1PPS入力
  • 基準クロック入力

■ボード管理コントローラ

提供物

XUSP3Sボード
