XUSP3R

XUSP3R

概要・特長

QSFP 4個搭載 Xilinx UltraScale 3/4レングスPCIe x8ボード

XUSP3Rは、Xilinx Virtex UltraScale FPGAをベースにした3/4レングスのPCIe x8カードです。 このボードは、フロントパネルに4つのQSFPケージ(100Gbps(4×25)(100GbEを含む))を搭載しており、 最大256GByteの豊富なメモリ構成を備えています。 XUSP3Rには、システム監視用のBoard Management Controller (BMC)も組み込まれているため、プラットフォームの統合と管理が大幅に簡素化されます。

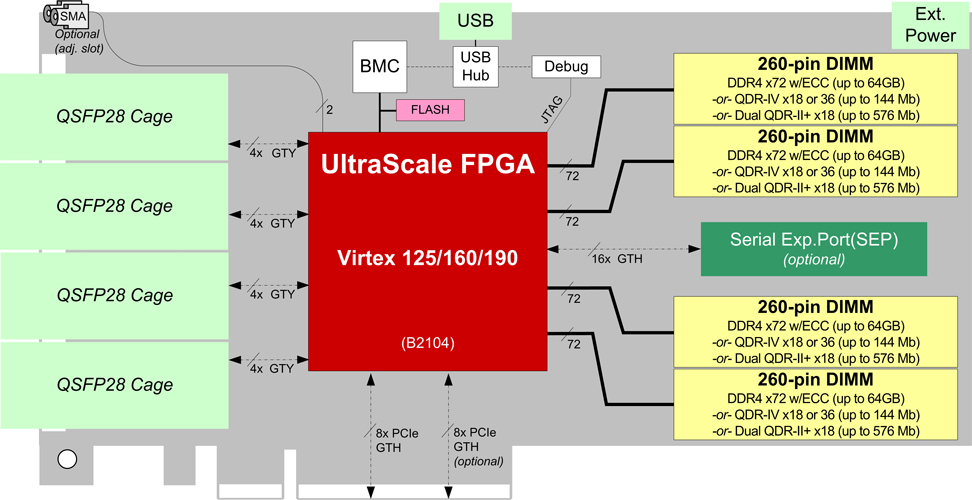

ブロック図

仕様

■FPGA
  • Xilinx Virtex UltraScale 125/160/190

■オンボードメモリ
  • FPGAをブートするためのフラッシュメモリ

■オプションのDIMMメモリ
  • 対応する4つのDIMMサイト:
    最大64 GBytes DDR4 x72 with ECC
    最大576MビットQDR-II x18
    ※DIMMサイト1と2とDIMMサイト3と4は、電圧設定を共有するため、 同じメモリタイプでなければなりません。 たとえば、DIMM 1がDDR4の場合、DIMM 2も同じ(または空の状態で)でなければなりません。

■PCIeインタフェース
  • 2つのx8 Gen1、Gen2、Gen3インターフェイスをFPGAに直接接続 (標準スロットでは1個 x8インターフェイス、2個 x8インターフェイスには2つのスロットが必要)
  • シリアル拡張ポートは、さらに2つのx8インターフェイスに使用できます

■USBヘッダー
  • FPGAデバッグおよびプログラミング用のマイクロUSBポート(USB 2.0)

■QSFPケージ
  • フロントパネルの4個のQSFP28(zQSFP)ケージは、16 GTYトランシーバを介してFPGAに直接接続
  • それぞれ100GbE、40GbE、4x 25GbE、または4x 10GbEをサポート
  • QSFPと互換性があり、オプションでSFP +にも対応

■タイムスタンプ
  • 1PPS入出力
  • 基準クロックの入出力

■ボード管理コントローラ

提供物

XUSP3Rボード
