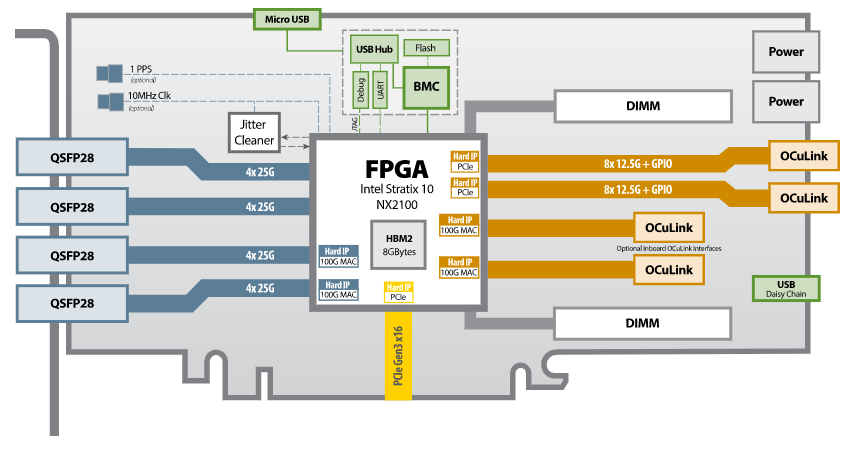

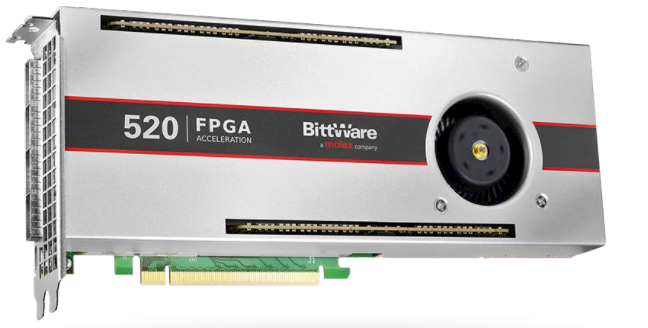

520NX 取り扱い終了

■FPGA

• Intel Stratix 10 NX
  F2597パッケージのNX2100
  8Gバイトのオンチップ高帯域幅メモリ（HBM2）DRAM、410 GB / s（速度グレード2）
  コアスピードグレード-2：I / Oスピードグレード-2

■オンボードフラッシュ

• FPGAを起動するための2Gビットフラッシュメモリ

■外部メモリ

• 2x 288ピンDIMMスロットにはそれぞれデフォルトで16GBモジュールが取り付けられています。
  オンボードで合計32GB（オプションで合計256GBまで）
• QDR-II +およびIntelOptane（3D-Xpoint）DIMMオプションについてはお問い合わせください

■ホストインターフェース

• PCIeハードIPに接続されたFPGAに直接接続されたx16Gen3インターフェイス

■SFPケージ

• 16個のトランシーバーを介してFPGAに直接接続されたフロントパネルの4つのQSFP28ケージ
• 10/25/40 / 100GbEをサポートするユーザープログラム可能な低ジッタークロッキング
• 各QSFP28は独立してクロックすることができます
• ネットワーク回復クロッキング用のジッタークリーナー
• 2つのQSFP28で100GbEMACハードIPが利用可能

■OCuLink

• 2xエッジコネクタ（A、B）@レーンあたり12.5G（デフォルト）：
  それぞれがPCIeGen 3 x8ハードIP、GPIO、PCIeマスターおよびオプションの入力クロッキングをサポートします
• 2x内部コネクタ（C、D）@レーンあたり25G（オプション）：
  OCuLinkごとに1x100GbEMACハードIP

■ボード管理コントローラー

• 電圧、電流、温度の監視
• パワーシーケンスとリセット
• フィールドアップグレード
• FPGAの構成と制御
• クロック構成
• SPIリンクを使用した低帯域幅のBMC-FPGA通信
• USB 2.0
• PLDMのサポート
• 電圧オーバーライド

■冷却

• Standard: double-width active heatsink (with fan)
• Optional: double-width passive heatsink
• Optional: double-width liquid cooling

■電気

• 12V PCIeスロットと2つのAUXコネクタ（1つは8ピン、1つは6ピン）から得られるオンボード電源
• 消費電力はアプリケーションに依存します
• 標準的な最大消費電力225W

■環境

• 動作温度：5℃Cから35℃

■品質

• ISO9001：2015IPC-A-610-クラスIIIに準拠して製造
• RoHS対応
• CE、FCC、ICESの承認

■フォームファクタ

• 標準の高さのPCIeデュアルスロットボード
  4.376 x 10.5インチ（111 x 266.7 mm）
