製品開発支援ソリューション

周辺機器動作を模擬したエミュレータを活用し
新規開発デバイスの早期市場投入で、
お客様のビジネスチャンスを拡大出来ます。

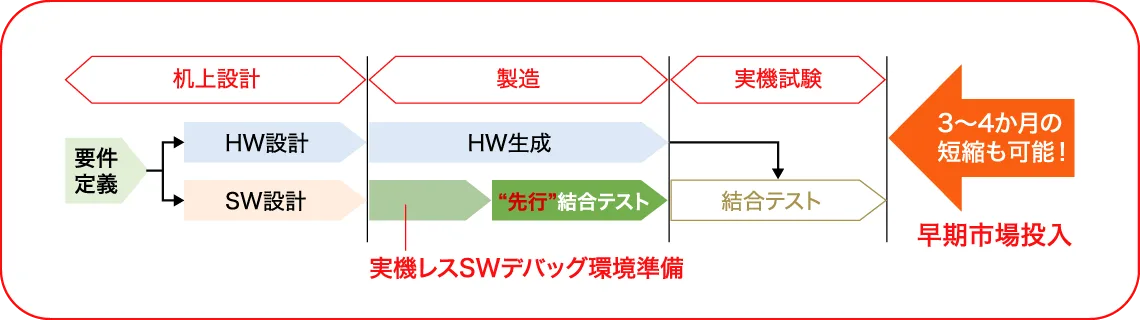

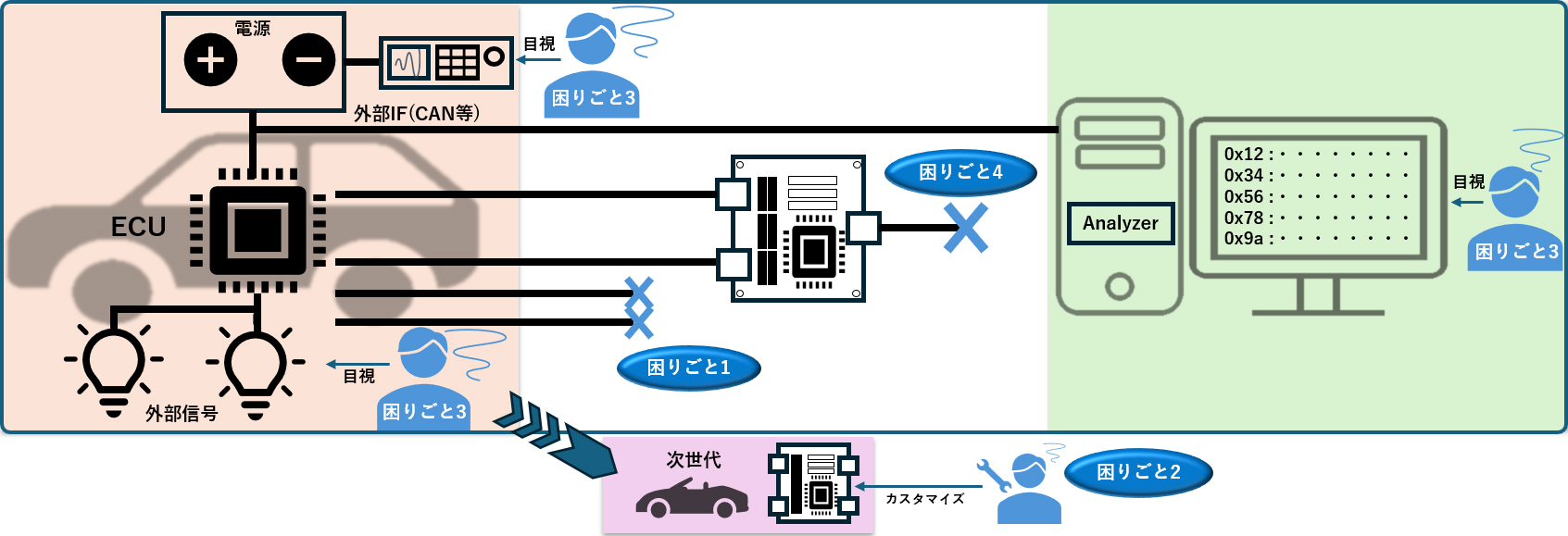

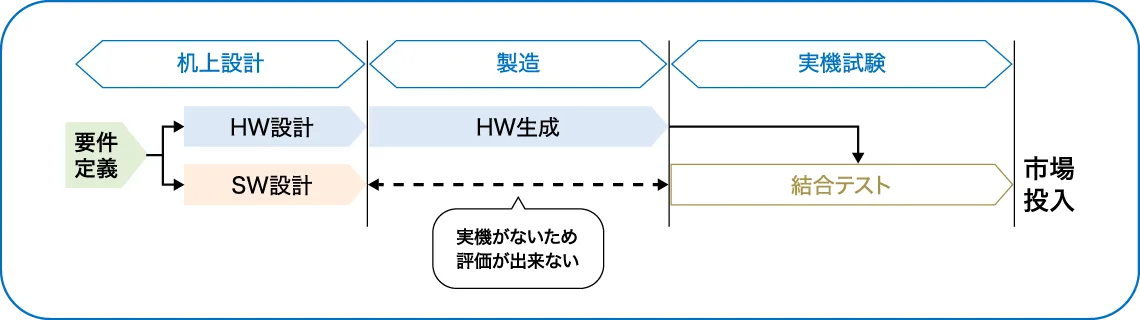

（従来）実機が完成するまで、結合デバッグが行えない

周辺機器動作を模擬したエミュレータで実現できます。

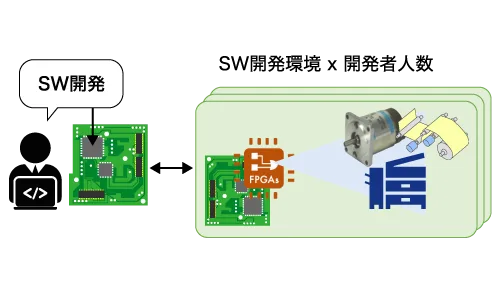

エミュレータボードの活用

FPGAで周辺機器の動作をエミュレートします。様々なHW機器の固有な動作をリアルに実装可能です。実機レスなデバッグ環境を素早く構築出来ます。

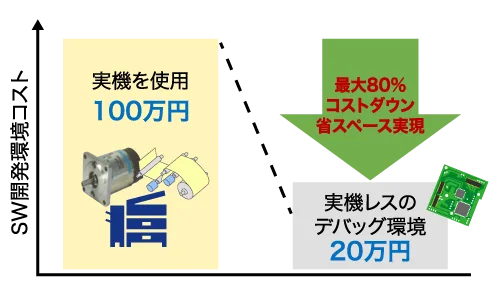

実機レス環境でコスト削減

実機よりも低コスト/省スペースな開発環境を複数用意できます。複数人同時にSW開発が可能となり、工期の短縮が図れます。

※コストダウン例

エミュレータを活用するためのKEY POINT

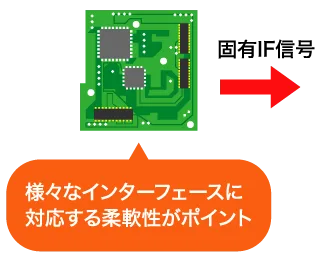

KEY POINT 1FPGA実装

SWデバッグに必要な周辺機器動作をFPGAで早期開発。規格化されていない固有なインターフェースも実現可能です。

トータルソリューションでご提供

KEY POINT 2基板開発

評価ボードで対応可能。できない場合は、必要なインターフェースを備えた基板を開発します

KEY POINT 3HWだけでなく、周辺SWの開発も可能

HWだけでなくアプリまで、組み込みSWデバッグ環境の構築をトータルサポート致します。

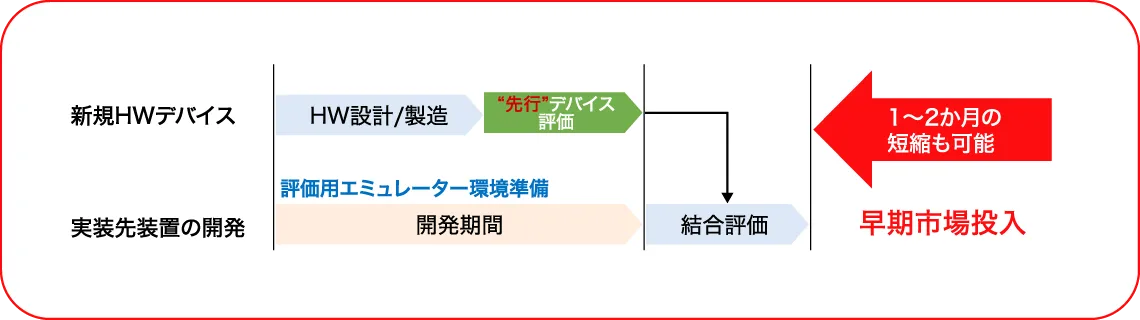

対向側の動作を先行評価治具で実装し、
新規開発デバイスの早期市場投入で、
お客様のビジネスチャンスを拡大出来ます。

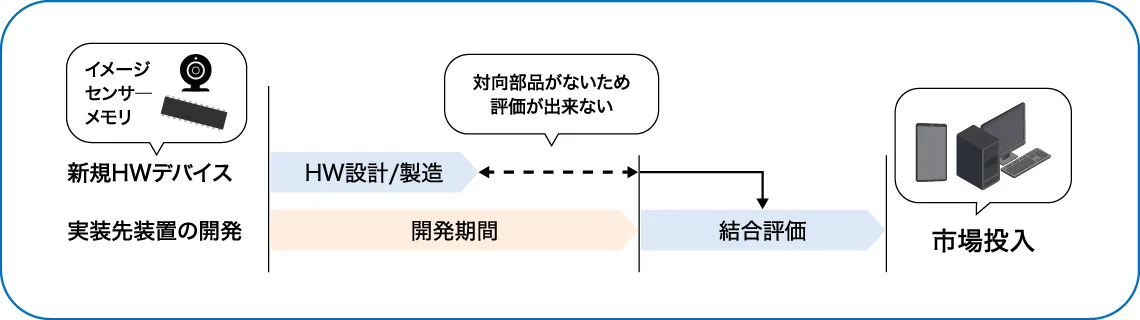

（従来）新規開発デバイスのサンプル評価がタイムリーに行えない

対向側の動作を実装した先行評価治具で実現できます。

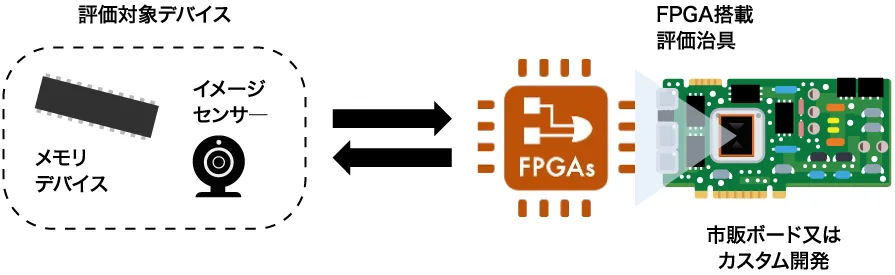

FPGAで対向側部品をエミュレート ⇒ デバイス評価環境構築を早期実現

FPGAなら…

• 独自プロトコルでアクセス、独自フォーマットのセンサ入力にも対応可能
• 高速インターフェース、高速信号処理も対応可能
• → デバイスと接続される対向部品を早期に構築します

先行評価治具を活用するためのKEY POINT

KEY POINT 1高速FPGAの実装

豊富なFPGA開発実績から、高速インターフェス、独自プロトコルの実装にも対応致します。

トータルソリューションでご提供

KEY POINT 2基板開発

最新のHWデバイス評価にはエミュレータ基板も重要です。安定した高速動作を実現するカスタム基板も開発致します。

KEY POINT 3評価アプリ開発

HWだけでなく組み込みSWから評価アプリ開発までをトータルサポートします。

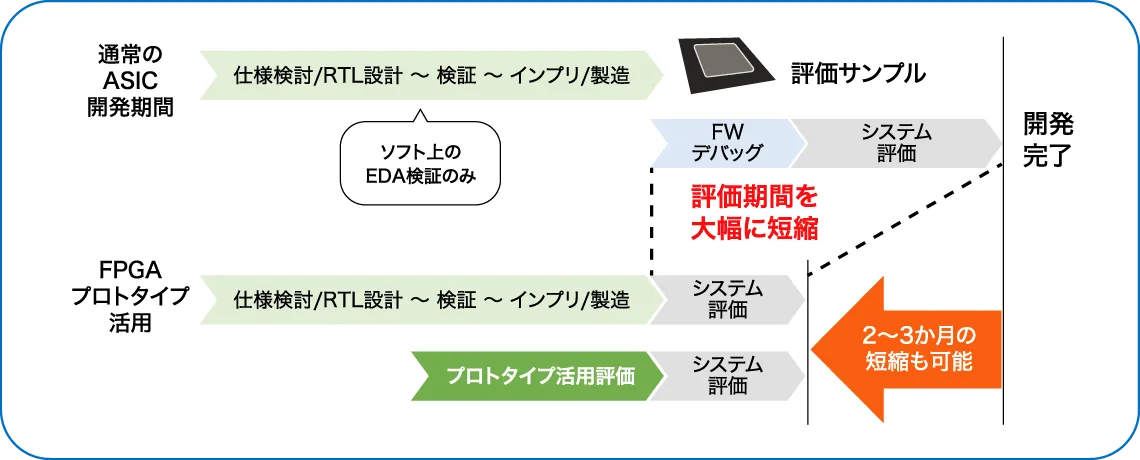

プロトタイプを活用し、
ASIC開発期間を極限まで短くしませんか。

大規模FPGAと評価ボードの活用で実現できます

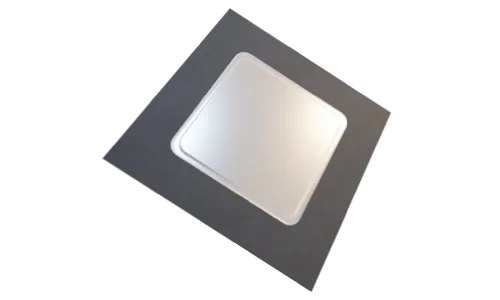

先端FPGAの活用

• 世界最高クラスの高集積度FPGAを用いたプロトタイプ開発
• 大規模ASICでも最小限のFPGAデバイス数で搭載可能です。

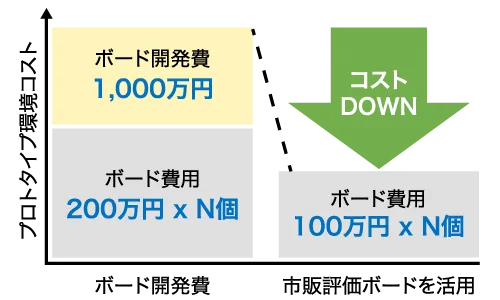

評価ボードの活用

• 大規模、高速動作FPGA搭載の評価ボードが充実してきています。
• 市販ボードの活用でプロトタイプ環境の開発期間、コストの削減が可能です。

※コストダウン例

プロトタイプを活用するためのKEY POINT

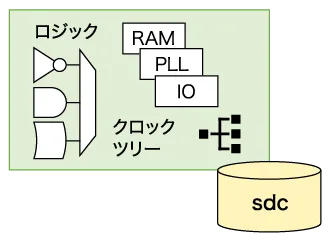

KEY POINT 1ASIC設計及び最新FPGAの知見

ASICからFPGAの落とし込みを行うためには、両者の差分を意識した変換が必要です。

トータルソリューションでご提供

KEY POINT 2市販評価ボードの補完 & フルスクラッチ開発も対応

評価ボードにはないIF等は、ドーターボードを開発して対応が可能です。さらに最新FPGAを搭載した基板のフルスクラッチ開発にも対応できます。

KEY POINT 3HWだけでなく、周辺SWの開発も可能

先行評価のためのソフト開発についてもお手伝いできます。
