【ADC_3112】 4チャネル 12bit ADC

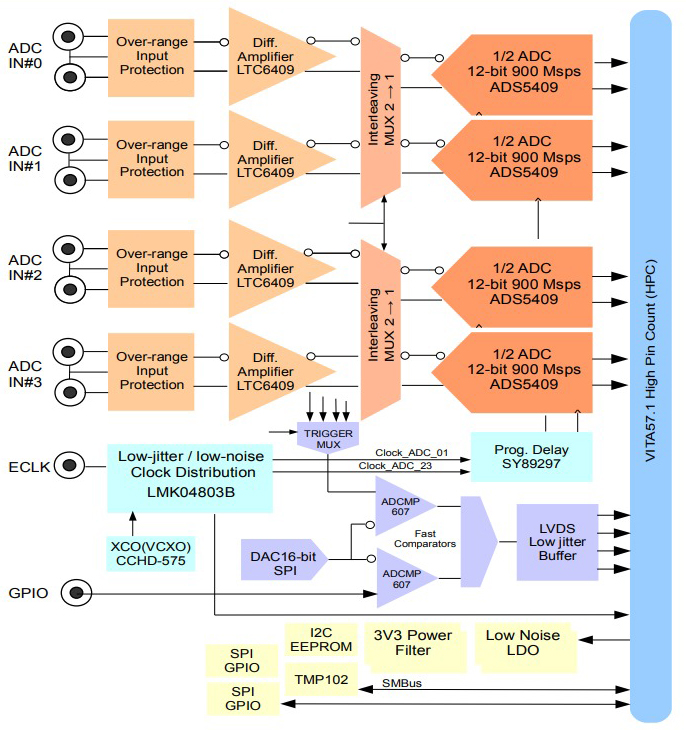

ADC_3112は、4チャネル12ビット900 (1000) Msps ADC、または2チャネル12ビット1800 (2000) Msps ADC機能を搭載したVITA 57.1-2008フォームファクタモジュールです。
この高密度、低電力GspsクラスのADC FMCはTIの最新世代のADCであるADS5409に最小分解能で1000Msps以上のオーバーサンプリングが可能です。
4つのアナログ入力は、DCカップリング差動またはシングルエンドとして構成可能な2つのSSMC高周波コネクタを介して実装されます。
LT6409デバイスに基づく高速（> 1GHz）プリアンプ・ステージは、ADS5409デバイスとアナログ・トリガ機能にアナログ信号を供給します。
オンボード・クロック・ツリーは、高精度のLMK04803Bで実装されています。
リファレンスクロックソースは、フロントパネルのSSMC CLKREF入力、オンボード超低位相ノイズXCO / VCXO、またはVITA57.1 "CLK0_C2M" LVDS信号から選択できます。
デュアルデバイスインターリーブをサポートし、ダブルサンプリング周波数（1800 / 2000Msps）を提供するために、pico-second の分解能を持つprogrammable clock delay がADCクロックパスに導入されています。
ADC_3112は、次のアプリケーションをターゲットにしています。
メーカー詳細ページ：
https://www.ioxos.ch/wp-content/uploads/2018/02/ADC_3112_DS_A1.pdf
4チャネル12ビット/ 900（1000）Msps ADC
2チャネル12ビット/ 1800（2000）Msps ADC
1GHz以上のプリアンプによる差動100ΩDC入力
シングル幅FMC VITA 57.1-2008
TIの最新世代のADCに基づいて
最大1800（2000）Mspの間、フロントエンドのインターリーブ
ハイエンドのプログラマブルクロックツリーの配布
<100 [fs]分解能のプログラマブルADCクロックディレイ
プログラム可能なアナログトリガ機能
XILINX Virtex 6/7 FPGA VHDLデザインキット
LINUXソフトウェアライブラリ
