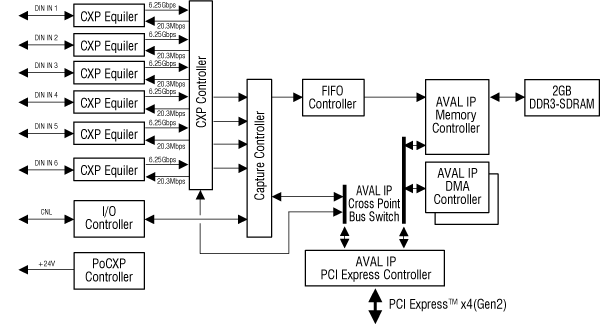

APX-3636Aは、CoaXPress規格に準拠したPCIExpress Gen2 ×4Lane の画像入力ボード。CXP-3対応カメラを６台接続できます。従来機種APX-3664とソフトウェア互換の製品です。
| 型名 | APX-3636A |
|---|---|
| 画像入力I/F | CoaXPress Ver1.1 CXP-3（3.125Gbps） x1～x6ch PowerOver+24V（13W） x1～x6ch |
| Power Over CoaXPress | 外部入力+12Vからボード内部で+24V生成 |
| FPGA | ArriaV-GXシリーズ（ALTERA） |
| MEMORY | DDR3 SDRAM 2GByte |
| I/O | 外部トリガ／汎用入力／エンコーダ +5V-TTL入力 x8ch、RS422入力 x4ch 汎用出力／ストロボ +5V-TTL／オープンコレクタ出力 x4ch（+24V耐圧） +5V-TTL／オープンコレクタ出力 x2ch（+24V耐圧） Isolation入力x6ch、Isolation出力x6ch（+24V耐圧） |
| 割り込み | 画像入力開始、DMA終了、GPIN 等 |
| システムバス | PCI Express x4（Gen2） DMA転送能力1.6GB/s |
| 電源 | +12V±8% ※外部+12Vコネクタ使用(PoCXP用) |
| 動作環境 | 温度：0℃ ~ 50℃、湿度： 30 ~ 85% (無結露) |
| 外形寸法 | 167.65mm x 111.15mm、パネル幅20mm |
| 環境対応 | RoHS(e3A)、A30C5 |
| 対応OS | Windows |
| ソフトウェア (オプション） | 開発キット：SDK-TransFlyer / SDK-AcapLib2 |
