CoaXPress規格のSingle／Dualカメラを2台、またはQuadカメラを1台接続可能な画像入力ボード。同軸ケーブルを合計4本接続するQuad規格では、従来のCameraLink Full規格の4倍となる25Gbps(6.25Gbit/s x 4)の超高速伝送を実現する。カメラの高速化に合わせてPCI Express部はPCI Express 2.0（Gen2）5.0Gbps×8 インターフェースを装備、Quadカメラのフレームレートを落とすことなくPCメモリへ高速な画像伝送を可能にしている。オンボードメモリは画像伝送FIFOメモリや画像処理用Workメモリとして使用できるDDR3 SO-DIMMを装着している。

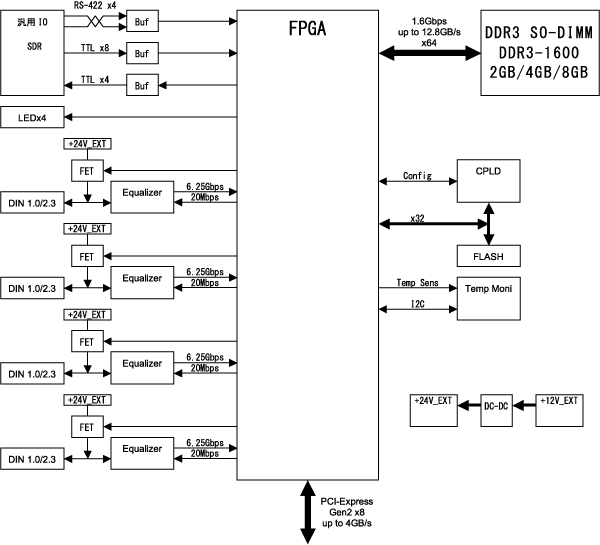

※1：1GByte=1,073,741,248Byte(1024x1024x1024)
| 型名 | APX-3664 |
|---|---|
| 画像入力I/F | CoaXPress Rev1.1 CXP-6Quad(25Gbit/s)x1 ※1カメラ接続 CXP-6Dual(12.5Gbit/s)x2 ※1〜2カメラ接続※非同期可 CXP-6 Single(6.25Gbit/s)x2 ※1〜2カメラ接続※非同期可 DIN 1.0/2.3 4個搭載(9mm間隔で配置) |
| 画像入力データ | 8,10,12bit モノクロ/RGB |
| カメラ電源出力 | Power Over CoaXPress：+24V(13W)x4 ※ボード内部で+24V電圧生成 |
| オンボードメモリ | DDR3 SO-DIMM 2GB |
| エンコーダ | RS-422（ラインドライバ） A相、Ｂ相、Z相 1MHz（MAX） 32bitカウンタと32bit/16bit比較レジスタ、各1組搭載 （比較レジスタ一致で画像入力トリガ） |
| 汎用I/O | SDRコネクタ 汎用入力：8ch(TTL/オープンコレクタ, 露光制御・同期入力兼用) 汎用出力：4ch(TTL/オープンコレクタ, ストロボ・ユーザ出力兼用) RS-422入力：4ch (シャフトエンコーダ入力用3ch兼用) |
| 割り込み | 画像入力開始、DMA終了、GPIN 等 |
| FPGA温度監視 | 有り |
| システムバス | PCI-Express2.0 ×8レーン（Gen2) 5.0GT/S |
| 電源 | +12V±8％ （外部+12Vコネクタ有り） |
| 使用環境 | 温度：0℃～50℃、湿度： 30～85% (無結露) |
| 外形寸法 | 190.00mm×111.15mm、パネル幅20mm |
| 対応OS | Windows |
| ソフトウェア(オプション） | 開発キット：SDK-TransFlyer / SDK-AcapLib2 |
