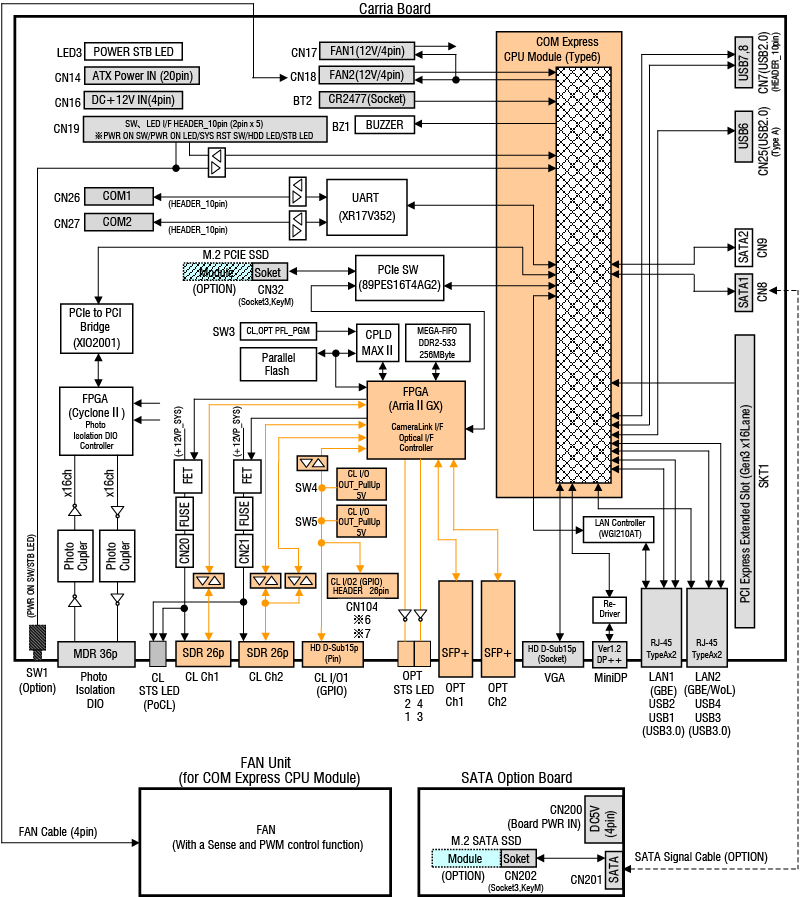

ASB-1300T6は、基板サイズ：Mini-ITX 規格のCOM Expressプラットフォーム。COM Express Type6に対応してIntel 第四世代(Haswell)CPU を搭載し、USB、LANに加えCameraLink I/Fを持っています。小型化が進む制御装置や画像処理装置等に最適なASB-1300T6で、汎用PCに引けを取らないパワフルなシステム構築を実現することができます。
| 型名 | ASB-1300T6 | |
|---|---|---|
| 主要機能デバイス | CPU Module | Intel Core i7/i5 Processor(選択) (COM Express Type6 モジュール使用) | LAN | LAN1 : i210 (Intel) LAN2 : COM Express 搭載LAN 使用 |
FPGA | Arria II GX (Cameralink,光通信)マイグレーションでの変更可 CycloneⅡ(Photo Isolation DIO) |
Memory | 8GB(CPU Module 内に実装) |
| フロントインターフェース | Power over Cameralink | Power over CameraLink SDR 26pin × 2ch BASE Configuration Only × 2ch BASE or MEDIUM/FULL Configuration × 1ch |
| Optical | × 2ch（分配またはOptC:Link I/Fカメラ接続） | |
| LAN | RJ45 1000BASE-T/100BASE-TX/10BASE-T × 2ch | |
| USB 3.0 | Type A × 4ch | |
| Photo Isolation Digital I/O | MDR36pin × 1ch | |
| Display Port (1.2) | Mini Display Port Connector × 1ch | |
| Analog VGA | HD D-Sub 15pin (Socket) × 1ch | |
| General Purpose Digital I/O | HD D-Sub 15pin (Pin) × 1ch | |
| オンボードインター フェース | COM Express | Type6 × 1ch |
| PCI Express（Gen3) | ×1ch | |
| SATA Ⅲ | × 2ch | |
| USB 2.0 | Type A× 1ch, BOX HEADER×2ch | |
| Power ON Switch | 2pin×1ch | |
| COM | × 2ch | |
| General Purpose Digirtal I/O | × 1ch (BOX HEADER26pin) | |
| FAN | × 2ch（4pin） | |
| POWER IN | ATX 20pin × 1ch, DC12V(4pin) × 1ch | |
| M.2 (Rev.1.0) | SATAタイプ×1ch, PCIe x4タイプ×1ch (key M) | |
| 基板サイズ | 170mm×170mm （突起物を除く） | |
| 対応OS | Windows7 (32bit/64bit) | |
| 環境対応 | 鉛フリー半田、RoHS 指令対応部品使用 | |
