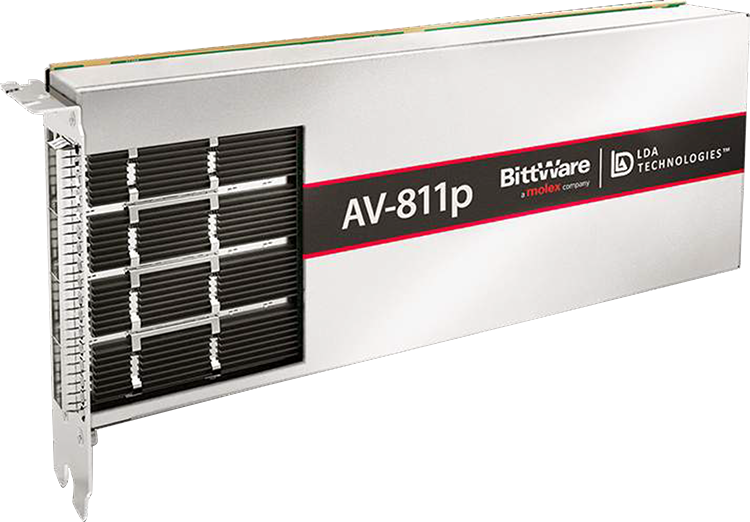

AV-811p

■ACAP

• AMD Xilinx Versal Premium VP1802 / VP2802
• コアスピードグレード -2
• AI engines (VP2802のみ)
  472 AI Engine Tiles、118Mb AI Engine Memory

■オンボードフラッシュ

• ACAP起動用フラッシュメモリ

■外部メモリ

• 48GB LPDDR4

■ホストインタフェース

• ACAPに直接接続するデュアル PCIe Gen5 x8 x8 インターフェース、PCIe Hard IPに接続。

■QSFP-DDモジュール

• Optional QSFP-DD I/O module with 4x QSFP-DD cages connected to FPGA via 8x SerDes channels each (32x total)

■クロック

• 2x Jitter cleaners for network recovered clocking
• 2x 1PPS (インボード)

■USB

• BMCへのUSBアクセス、USB-JTAG、USB-UART

■ボードマネジメントコントローラー

• Onboard CLI
• Python, C++ API
• 200 Mbps parallel port connected to the FPGA fabric and the NOC
• USB SD Card Reader for simple OS images transfer to ARM processors
• Fast FPGA Boot Flash programming
• Temperature, voltage, current monitoring
• SNMP agent for centralized management
• Dedicated preprogrammed array of 32 MAC addresses
• I/O ports monitoring. Full QSFP, SFP, QSFP-DD access and programming through CLI and API
• CLI-based clock selection supporting custom clock configurations

■冷却

• 標準：デュアルワイドパッシブヒートシンク

■電源

• On-board power derived from 12V PCIe slot and 12-pin AUX connector
• 消費電力はアプリケーションに依存します

■環境

• 動作温度5℃～35℃の範囲

■フォームファクター

• 標準高さ、長さ3/4、PCIeデュアルワイドボード
• 10×4.37インチ（254×111.15mm）

＜開発ツール＞
■アプリケーション開発

• サポートする設計フロー - Vivado Design Suite (HDL、Verilog、VHDL など)
