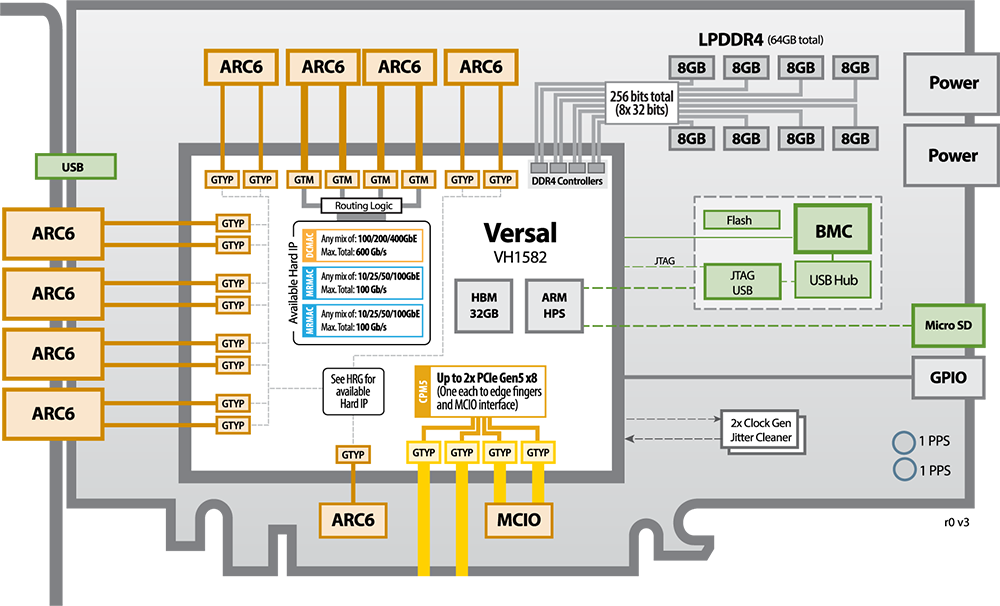

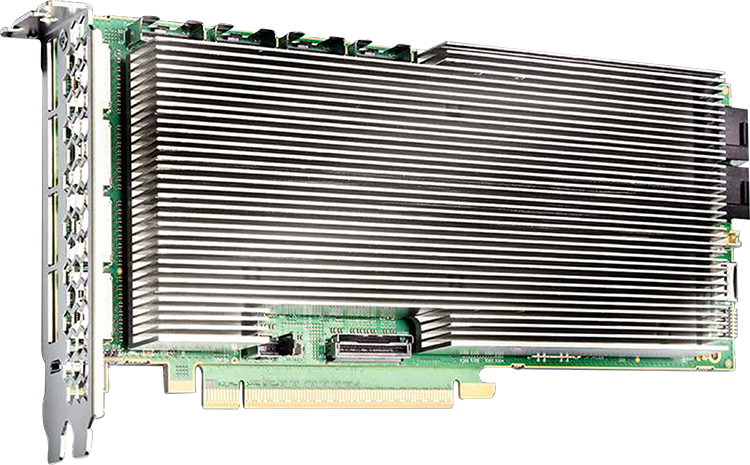

AV-860h

■ACAP

• AMD Xilinx Versal HBM XCVH1528
• コアスピードグレード -2
• 32GB HBM2e

■オンボードフラッシュ

• ACAP起動用フラッシュメモリ

■外部メモリ

• 64GB LPDDR4 @ 3733MHz

■ホストインタフェース

• PCIe 4.0 x16または2x PCIe 5.0 x8（分岐モード）インターフェイスをFPGAに直接接続、PCIeハードIPに接続

■I/O拡張

• 8x ARC6-16 connectors for I/O expansion
• 64xSerDesチャンネル経由でFPGAに接続
  - 48x GTYP
  - 16x GTM
• 4xSerDesチャンネル経由でFPGAに接続されたARC6-8コネクター
• PCIe Gen5 x8用MCIO

■クロック

• 2x ネットワーク・リカバリ・クロッキング用ジッター・クリーナー
• 2x 1PPS (インボード)

■USB

• BMCへのUSBアクセス、USB-JTAG、USB-UART
• フロントパネルにUSB C、バックパネルにUSB入出力

■ボードマネジメントコントローラー

• オンボードCLI
• Python, C++ API (contact BittWare)
• FPGAファブリックとNOCに接続された200Mbpsパラレルポート
• ARMプロセッサーにOSイメージを簡単に転送できるUSB SDカードリーダー
• 高速FPGAブート・フラッシュ・プログラミング
• 温度、電圧、電流モニタリング
• 集中管理用SNMPエージェント
• あらかじめプログラムされた32個のMACアドレスの専用配列
• I/OポートのモニタリングCLIおよびAPIによるQSFP、SFP、QSFP-DDへのフルアクセスおよびプログラミング
• カスタムクロック設定に対応したCLIベースのクロック選択

■冷却

• 標準：デュアルワイドパッシブヒートシンク

■電源

• オンボードパワーは12V PCIeスロットと2つのAUXコネクターから供給
• 許容損失はアプリケーションに依存します

■環境

• 動作温度5℃～35℃の範囲

■フォームファクター

• 標準高さ、長さ3/4、PCIeデュアルワイドボード
• 10×4.37インチ（254×111.15mm）

＜開発ツール＞
■アプリケーション開発

• サポートする設計フロー - Vivado Design Suite (HDL、Verilog、VHDL など)
