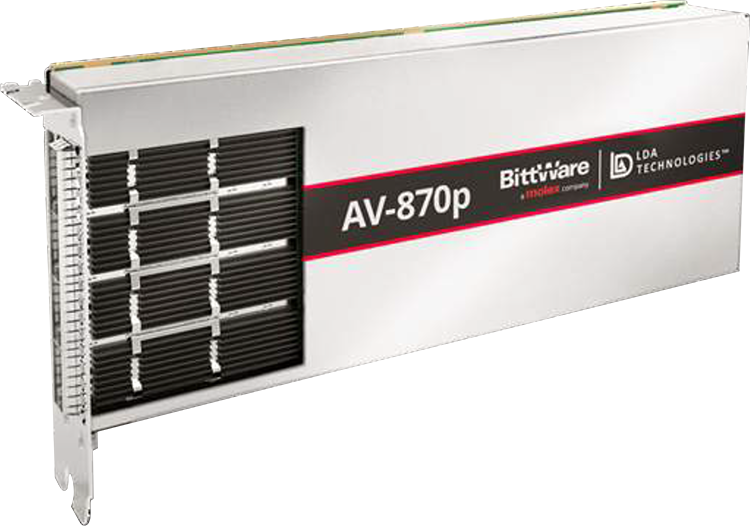

AV-870p

■ACAP

• AMD Xilinx Versal Premium VP1402/VP1502/ VP1552
• コアスピードグレード -2
• その他のFPGAオプションについては、BittWare までお問い合わせください。

■オンボードフラッシュ

• ACAP起動用フラッシュメモリ

■外部メモリ

• 2x 8GB LPDDR4チップ（合計16GB）@4266MHz（64ビット）、NOC経由でARMおよびFPGAロジックにアクセス可能
• 432MBの超低レイテンシGSI SRAM
  - 12x 18-bit chips
  - 216-bit total bus width

■ホストインタフェース

• PCIe Gen5 x8x8 (bifurcated) or PCIe Gen4 x16 connected to PCIe w/DMA (CPM5) Hard IP (VP1502/VP1552)
• PCIe Gen5 x4x4 (bifurcated) or PCIe Gen4 x8 connected to PCI Express Hard IP (VP1402)

■I/O拡張

• I/O expansion site connected to FPGA via 48x SerDes channels
• 2×ARC6-16コネクタ、各8×SerDesチャネル経由でFPGAに接続（合計16×SerDesチャネル）

■QSFP-DDモジュール

• デフォルトのI/Oモジュールは、56G PAM4をサポートする4x QSFP-DDケージをフロントパネルに装備（32x SerDesを使用）
• カスタムモジュールの追加も可能。BittWare までご連絡ください。

■クロック

• 2x ネットワーク・リカバリ・クロッキング用ジッター・クリーナー
• 2x 1PPS (インボード)

■USB

• BMCへのUSBアクセス、USB-JTAG、USB-UART

■ボードマネジメントコントローラー

• オンボードCLI
• Python, C++ API (contact BittWare)
• FPGAファブリックとNOCに接続された200Mbpsパラレルポート
• ARMプロセッサーにOSイメージを簡単に転送できるUSB SDカードリーダー
• 高速FPGAブート・フラッシュ・プログラミング
• 温度、電圧、電流モニタリング
• 集中管理用SNMPエージェント
• あらかじめプログラムされた32個のMACアドレスの専用配列
• I/OポートのモニタリングCLIおよびAPIによるQSFP、SFP、QSFP-DDへのフルアクセスおよびプログラミング
• カスタムクロック設定に対応したCLIベースのクロック選択

■冷却

• 標準：デュアルワイドパッシブヒートシンク

■電源

• オンボード電源は12V PCIeスロットと2つのAUXコネクターから供給
• 許容損失はアプリケーションに依存します

■環境

• 動作温度5℃～35℃の範囲

■フォームファクター

• 標準高さ、長さ3/4、PCIeデュアルワイドボード
• 10×4.37インチ（254×111.15mm）

＜開発ツール＞
■アプリケーション開発

• サポートする設計フロー - Vivado Design Suite (HDL、Verilog、VHDL など)

r0 v17
