CANバスコントローラ【DCAN-FD】

CANバスコントローラは、自動車および産業用アプリケーションで広く使用されているコントローラエリアネットワーク（CAN）のスタンドアロンコントローラです。 Bosch CAN 2.0B仕様（2.0B Active）およびCAN FDに準拠しています。

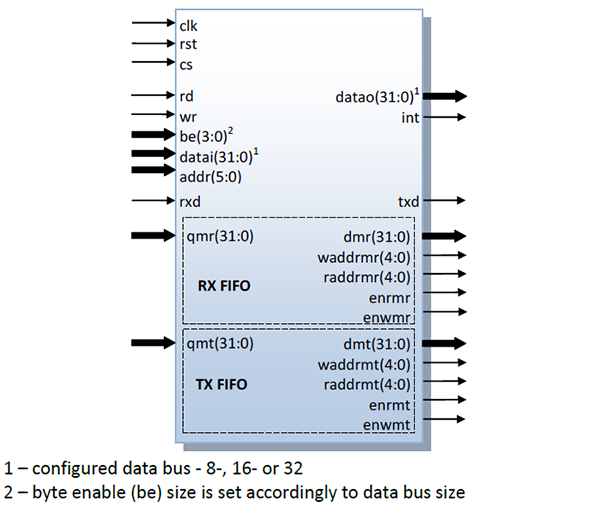

シンボル

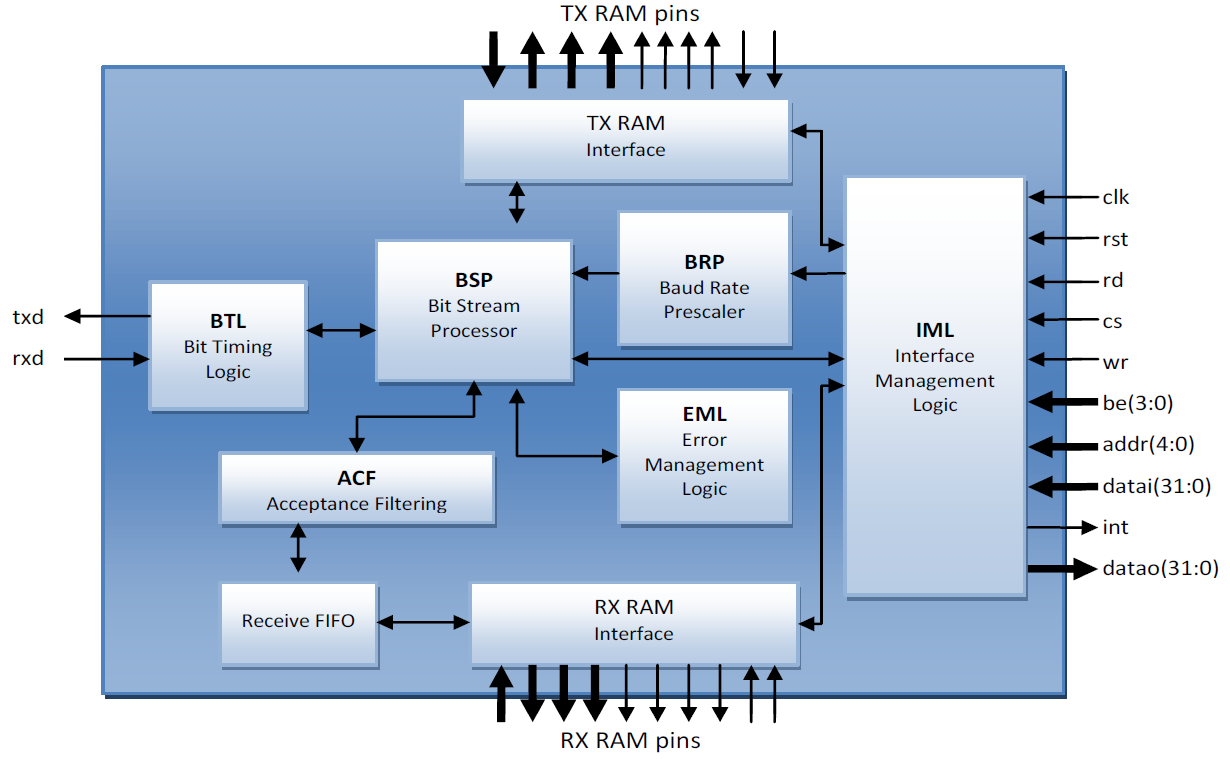

ブロックダイアグラム

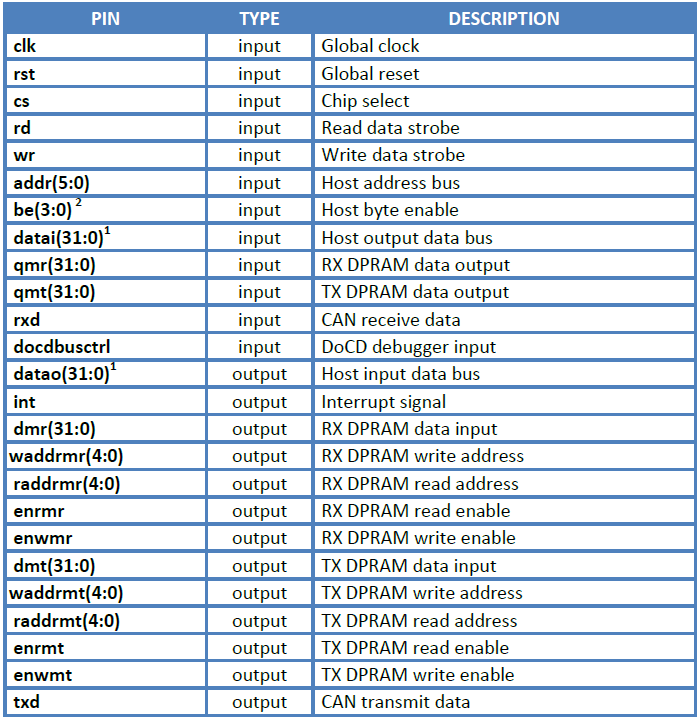

ピン説明

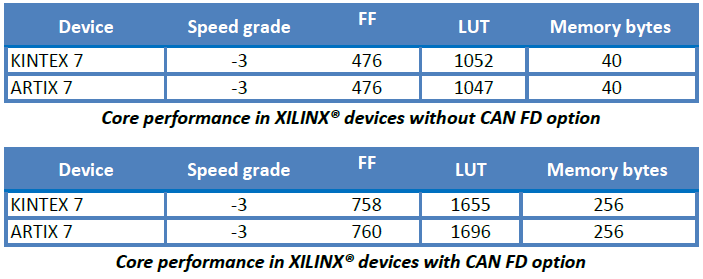

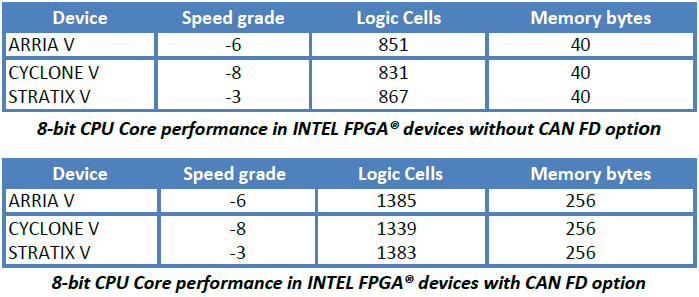

ユニット

Receive FIFO

受信FIFOコントローラです。

RX RAM Interface

受信フレームを格納するため、DCANコアが使用する外部デュアルポートメモリのインターフェースです。

ACF Acceptance filter

フィルタレジスタの設定に基づいて受信メッセージを受け入れるかを決定します。

BRP Baud Rate Prescaler

ボー・レート プリスケーラーです。

BSP Bit Stream Processor

メッセージをフレームに変換、フレームをメッセージに変換します。

BTL Bit Timing Logic

ビット時間を処理、サンプルポイントの位置を計算し、同期を実行します。

EML Error Management Logic

エラーマネージメントロジックです。

IML Interface Management Logic

CPUからの命令判別及び割り込みとステータスを通知します。

TX RAM Interface

DCANコアが送信フレームを格納するために使用する外部デュアルポートメモリへのインターフェースです。
