MIPI PHYシリーズは、標準化団体MIPI Allianceが策定した携帯・モバイル端末の内部で、ディスプレイやアプリケーション カメラでの映像信号データのやりとりで使用されるI/Fのデータ転送規格です。デバイスのASIC開発とシステムインテグレーションが複雑になっている昨今、MIPIアライアンスの役割は大きくなってきています。
D-PHYはモバイル端末等の内部で、ディスプレイやカメラの信号をやり取りするために使われるI/Fの規格であり、D-PHYはVer.2で1レーンあたり数Gbps〜最大4.5Gbpsの通信速度のものもあります。
昨今のスマートフォンなどモバイル端末の高解像度化にともなう映像データの増加に対応した技術です。

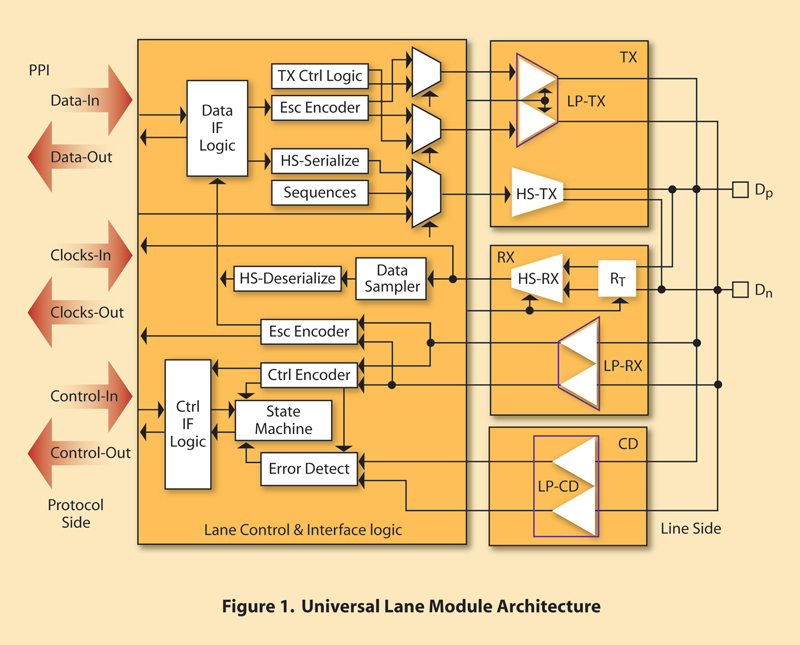

D-PHYは複数ファンダリでのシリコン実績を持ちます。アーキテクチャは自社の高性能PLLsに最適化されており、最高で2.5GbpsのMIPIアプリケーションに対応できます。さらに、point-to-pointの差動インタフェースとモジュラアーキテクチャを採用することで、複数データレーンとクロックレーンの可能なコンフィグレーションをすべてサポートします。
クロックとデータによる伝送でクロックはDDR動作し、２つの伝送モード、Low Powerモード(LP)とHigh Speedモード(HS)があり、LPモードとHSモードがダイナミックに遷移します。注記: LPDT の最大 ク ロ ッ ク周波数は 20MHz です。
MIPIでは、差動信号とシングルエンド信号が混在しているため波形(振幅)に影響を与えないためのノイズ対策が必要です。
お問い合わせください。
IPコアライセンス、ロイヤリティの詳細についてはお問い合わせください。
