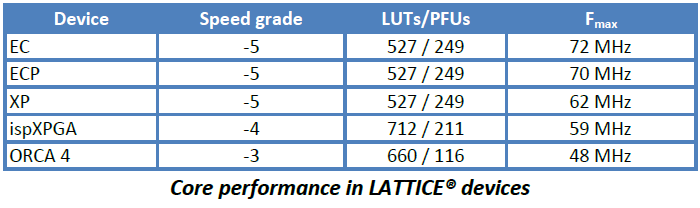

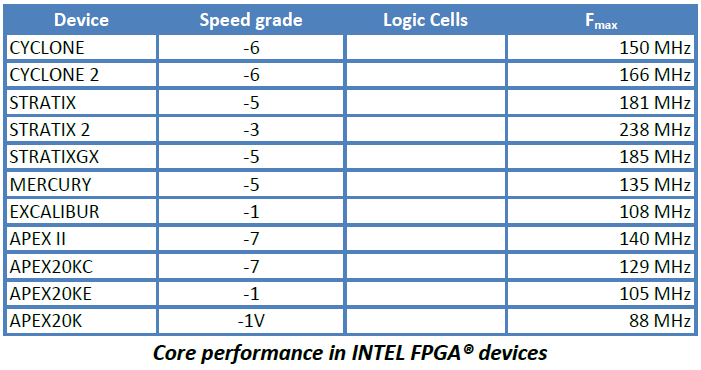

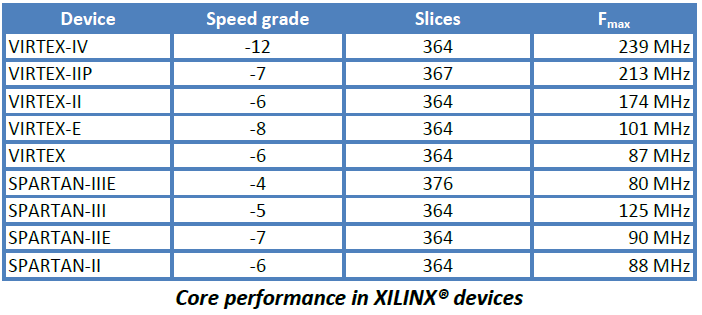

プログラマブル インターバル タイマ/カウンタ 【D8254】

D8254は82C54とバイナリ互換のプログラマブル・インターバル・タイマ/カウンタです。DCDのコアは革新的であり、このユニークなIPコアは、どのようなマイクロコンピュータシステムでも、最も一般的な問題の1つを解決します。ソフトウェアの制御で、正確な時間遅延を生成します。

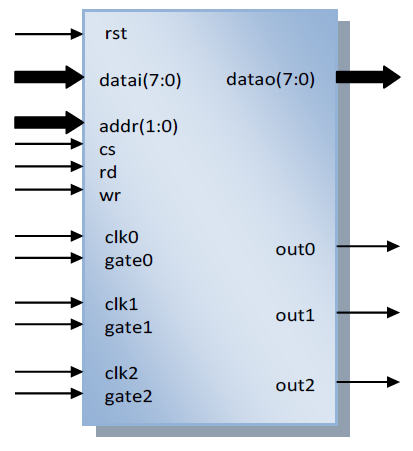

シンボル

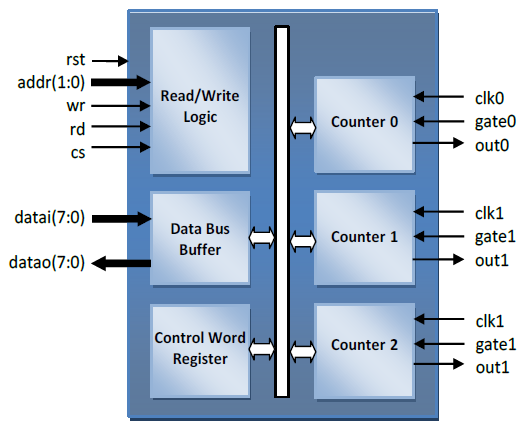

ブロックダイアグラム

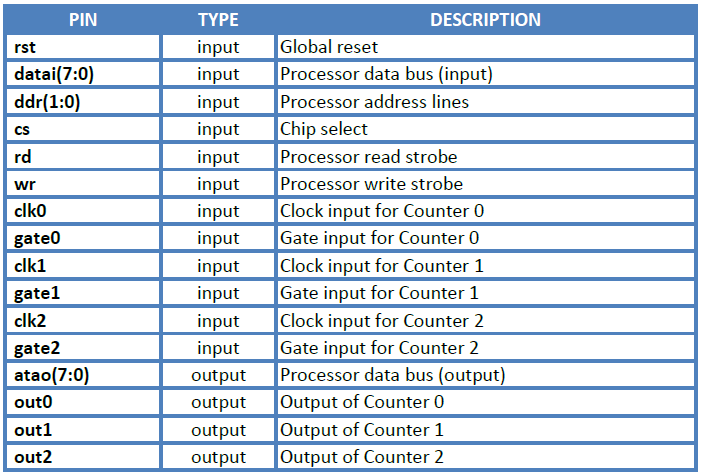

ピン説明

ユニット

Read Write Logic

読み出し/書き込みロジックは、システムバスからの入力、D8254の他機能ブロックの制御信号を生成します。ADDR（1：0）は、3つのカウンタまたはコントロール・ワード・レジスタの1つを選択して、読み書きをします。RDのLOW入力は、CPUがレジスタを読み込むことを示します。WRのLOW入力は、CPUがレジスタを書き込むことを示します。CSをLOWにしてD8254を選択しない限り、RDとWRは無視されます。WR信号とCLK信号は同期している必要があります。

Data Bus Buffer

D8254とシステムバスをインタフェースするために8ビットのバッファを使用します。

Control Word

コントロールワードレジスタは、ADDR（1：0）= 11のときにリード/ライトロジックによって選択されます。CPUが書き込みを行うと、データはコントロールワードレジスタに格納され、コントロールワード カウンターの動作設定に使用します。

Status Register, Status Latch

ステータスレジスタは、実際のモードと出力信号の値を含んでいます。STATUSビット= 0のリードバックコマンドを受信した後、ステータスラッチでラッチされます。

Control Unit

CEのリード/ライト動作とデクリメントを制御します。

CR M, CR L

データレジスタを入力します。 新しいカウントがカウンタに書き込まれると、そのカウントはCRに書き込まれ、後でCEに転送されます。

OL L, OL M

出力データレジスタ、カウンターラッチコマンドがD8254に送信されるとラッチされます。

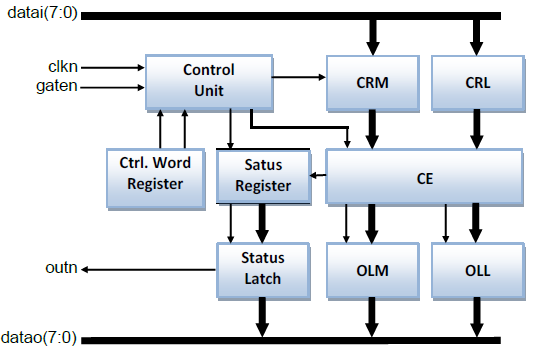

Counter 0/1/2

3つのカウンタ（0,1,2）はすべて機能的には同一で、完全に独立しています。 それぞれ16ビット幅のバイナリまたはBCDカウンタとして、6つの使用可能なモードのいずれかで動作します。
