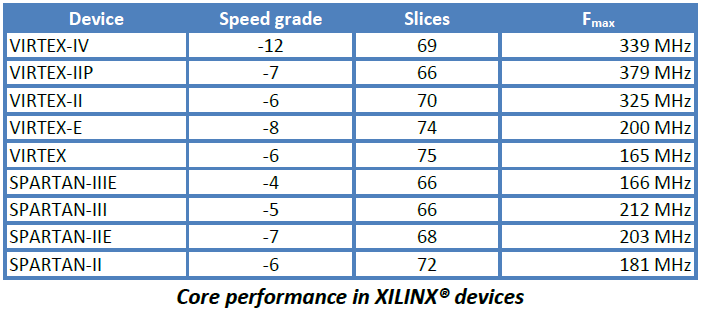

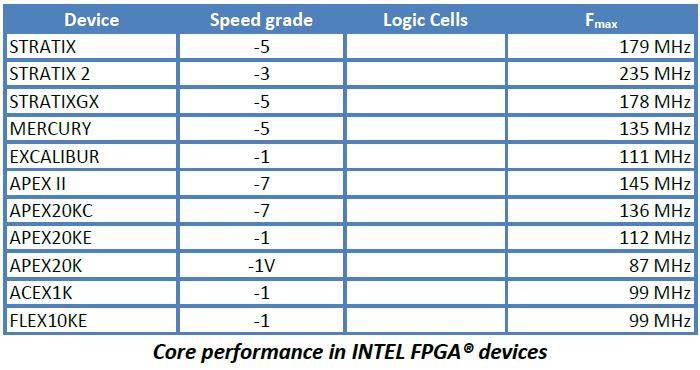

プログラマブル ペリフェラル インターフェース 【D8255】

D8255は、すべてのインテルCPUで使用できるように設計されたプログラマブルI/Oです。 他のほとんどのマイクロプロセッサーもサポートしています。 24のI/Oピンを備えており、12の2つのグループを個別にプログラムでき、3つの動作モードで使用できます。

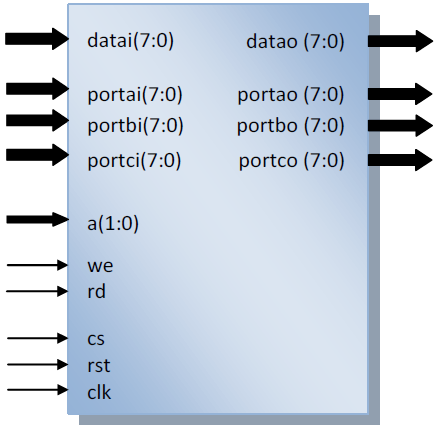

シンボル

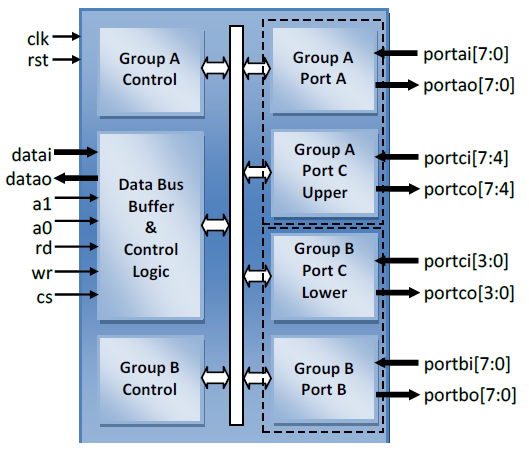

ブロックダイアグラム

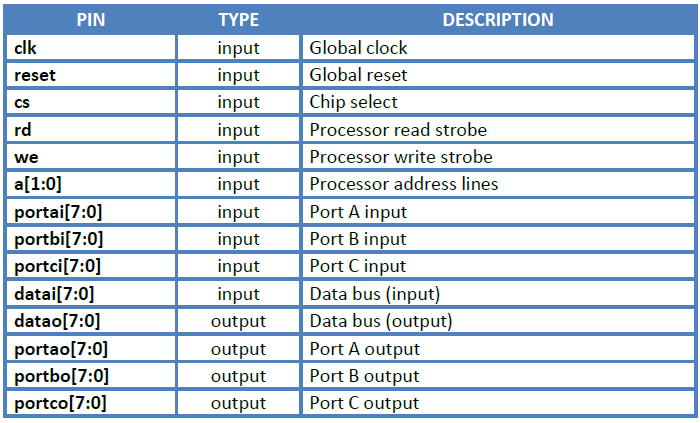

ピン説明

ユニット

Data Bus Buffer

データバスバッファは、D8255とシステムデータバスとのインタフェースに使用されます。 データは、CPUによって入力または出力命令の実行時にバッファによって送信または受信されます。 コントロールワードおよびステータス情報もデータバスバッファを通して転送されます。

Read/Write and Control Logic

コントロールロジックブロックは、データワード、コントロールワード、ステータスワードの内部および外部転送を管理します。 これは、CPUアドレスバスとコントロールバスからの入力を受け取り、順番にAとBのコントロールグループにコマンドを発行します。

Ports A, B, and C

D8255には3つの8ビットポートがあります。ソフトウェアによって多様な構成をとれます。

Port A

1つの8ビットデータ出力ラッチ/バッファと1つの8ビット入力ラッチバッファです。「プルアップ」と「プルダウン」で保持できます。

Port B

1つの8ビットデータ入出力ラッチ/バッファです。ポートBは「プルアップ」で保持できます。

Port C

1つの8ビットデータ出力ラッチ/バッファと1つの8ビットデータ入力バッファ（入力ラッチなし）です。このポートは、モード制御で2つの4ビットポートに分割できます。 各4ビット・ポートには4ビット・ラッチが含まれており、制御信号出力およびステータス信号入力にポートAおよびBと共に使用できます。Port Cは「プルアップ」で保持できます。

Group A and Group B Controls

各ポートはシステムソフトウェアによってプログラムします。、CPUはD8255にコントロールワードを「出力」します。コントロールワードには、D8255の機能構成を初期化する「モード」、「ビットセット」、「ビットリセット」などの情報が含まれています。コントロールブロック（グループAおよびグループB）の各々は、読み出し/書き込みコントロールロジックからの「コマンド」を受け取り、内部データバスから「コントロールワード」を受け取り、関連するポートに適切なコマンドを発行します。
　グループA - ポートAとポートCの上半分
　グループB - ポートBとポートCの下半分
コントロールワードレジスタは、書き込みと読み出しが可能です。
