HBM3 & GDDR6 & DDR4 IP

AI/HPC向けASIC用HBM3 PHY・コントローラ。1024ビット幅で最大1075.2GB/s。GDDR6/DDR4版も

メーカー Rambus Rambus
HBM3 & GDDR6 & DDR4 IP 製品画像
製品名
HBM3 & GDDR6 & DDR4 IP
スペシフィケーション
DDR、HBM
デバイスタイプ
ASIC

概要・特長

HBM3は、消費電力の低減と小型化を特徴とする高性能メモリです。2.5Dパッケージングとより広いインターフェイスを低クロックで(GDDR6と比較して)組み合わせることで、AI/MLやハイパフォーマンス・コンピューティング(HPC)アプリケーション向けに、高いバンド幅/ワット効率で全体的なスループットを向上させます。

ラムバス社のHBM3メモリサブシステムは、データピンごとに最大8.4Gbpsのデータレートをサポートします。インターフェイスには16の独立したチャンネルがあり、各チャンネルには64ビットが含まれ、合計のデータ幅は1024ビットとなります。最大データレートでは、1075.2GB/sの帯域幅を実現しています。

このインターフェースは、2.5Dシステム用に設計されており、3D DRAMスタックとSoC上のメモリサブシステムとの間の信号配線にインターポーザーが使用されています。このような信号密度とスタック型のフォームファクターの組み合わせには、特別な設計上の配慮が必要です。容易な実装と設計の柔軟性向上を可能にするため、ラムバス社では2.5Dシステム全体のシグナルおよびパワーインテグリティ解析を行い、信号、電力、熱のすべての要件を満たしていることを確認しています。

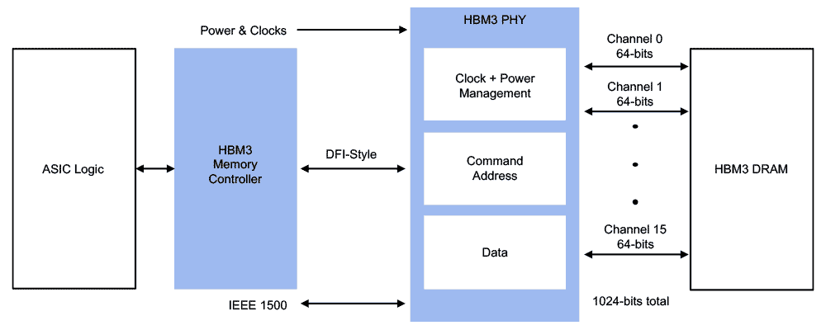

ブロック図

HBM3 & GDDR6 & DDR4 IP

仕様

ラムバス社のHBM3メモリサブシステムは、2、4、8、12、16のDRAMスタックハイトを持つHBM3メモリデバイスをサポートし、最大32Gbの密度を実現します。このサブシステムは、Look-Aheadコマンド処理により、バンド幅とレイテンシを最大化します。

ラムバス社のHBM3メモリサブシステムは、統合されたHBM3 PHYとコントローラで構成されています。

対応デバイス、対応OS

TSMC/Samsung/GLOBALFOUNDRIESのプロセスに対応

ロジックリソース

お問い合わせください。

ライセンス形態

IPコアライセンスの詳細についてはお問い合わせください。

評価版

評価用IPをご提供しております。詳しくはお問い合わせください。

提供物

  • 検証済みハードマクロ
  • ゲートレベル及びIOモデル
  • Verilogビヘイビアモデル
  • LEF アブストラクト(.lef)
  • タイミングモデル(.lib)
  • CDL ネットリスト (.cdl)
  • GDSIIレイアウト
  • DRC & LVSレポート
ドキュメント
  • データシート
  • パッケージデザインガイド
  • ASIC/DFT 製造ガイド
  • テスト及び評価ユーザーガイド
(オプション)デザインインテグレーション及びシリコン立ち上げサービス
