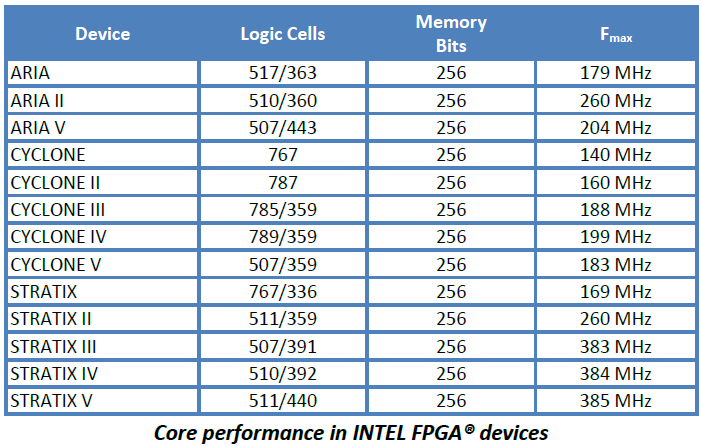

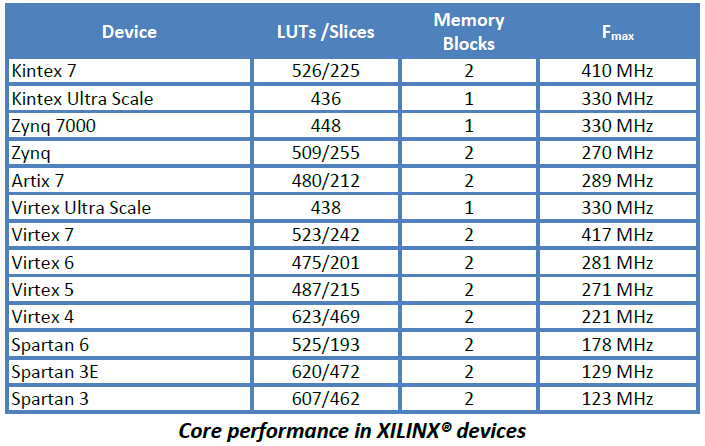

HDLC/SDLCプロトコル コントローラ【DHDLC】

HDLC/SDLCプロトコル コントローラは、HDLC / SDLC伝送フレームの制御に使用するコントローラであり、8ビット、16ビット、32ビットマイクロコントローラに容易に接続できます。
ビットスタッフィング、アドレス認識、CRC計算などの機能により、マイクロコントローラの処理負荷を軽減します。
DHDLCは、受信と送信の両方にFIFOバッファを実装しています。

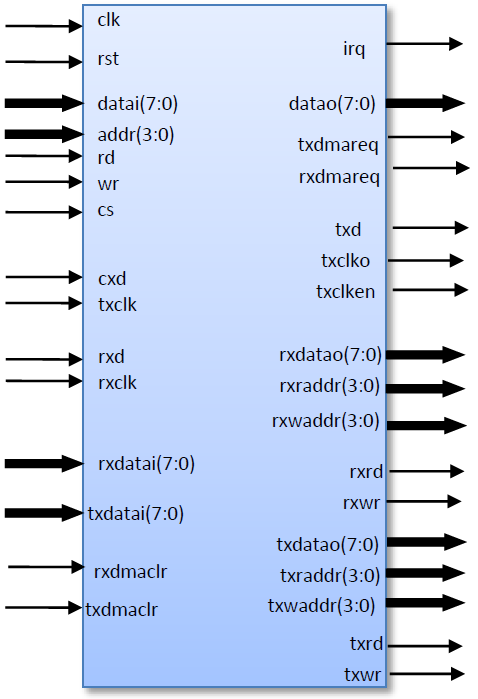

シンボル

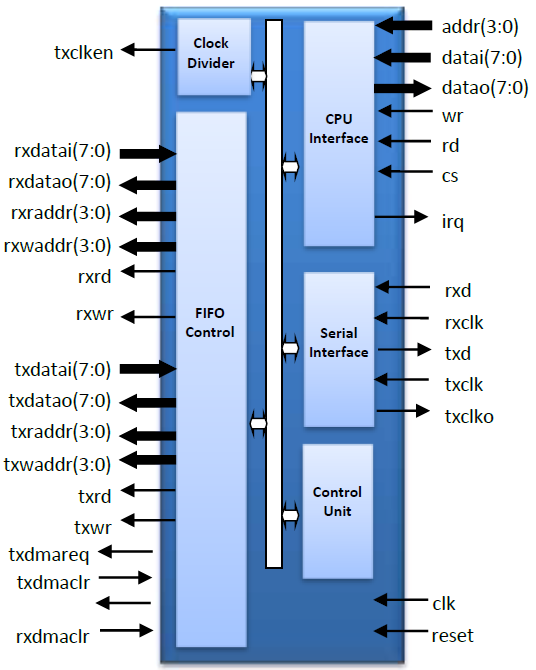

ブロックダイアグラム

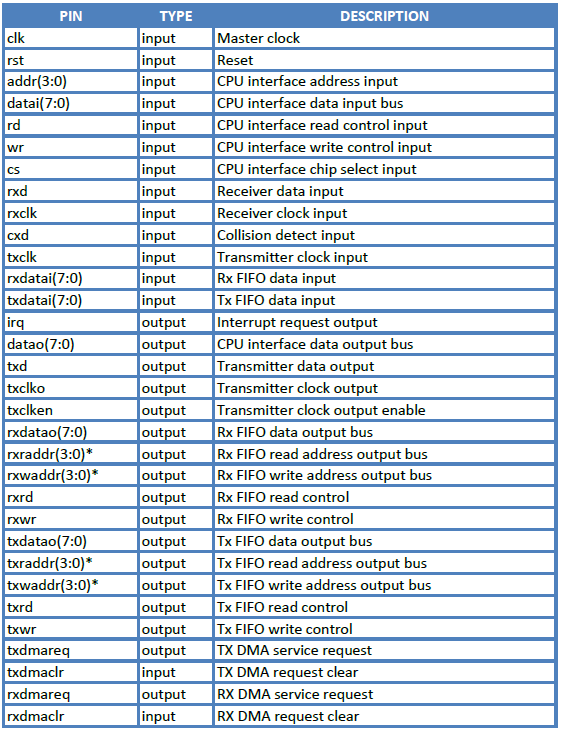

ピン説明

ユニット

CPU Interface

IPコアの内部レジスタを読み書きする操作を実行、割り込みの管理、フラグの設定とクリアを行います。

Clock Divider

TXCLKO出力の分周クロック信号を生成します。

Serial Interface

HDLC / SDLCインタフェースです。
ビットスタッフィングとアンスタッフィング、NRZIコーディング、衝突検出、CRC計算、フラグとア ボート検出、アイドル検出、シリアル入力をメインクロックドメインと同期します。

Control Unit

主制御ユニットです。他のブロックを管理します。
CPUインターフェイスモジュールからの要求に対する制御と処理、HDLCフレーム用のデータを形成、アドレス認識や挿入、パディングなどのHDLC制御など

FIFO Control

受信/送信FIFOバッファへのアクセスを管理します。また、 FIFOフラグの状態を生成します。 フラグは、FIFOがエンプティであるかフルであること、FIFOのオーバーフローまたはアンダーフローのイベントも示します。
