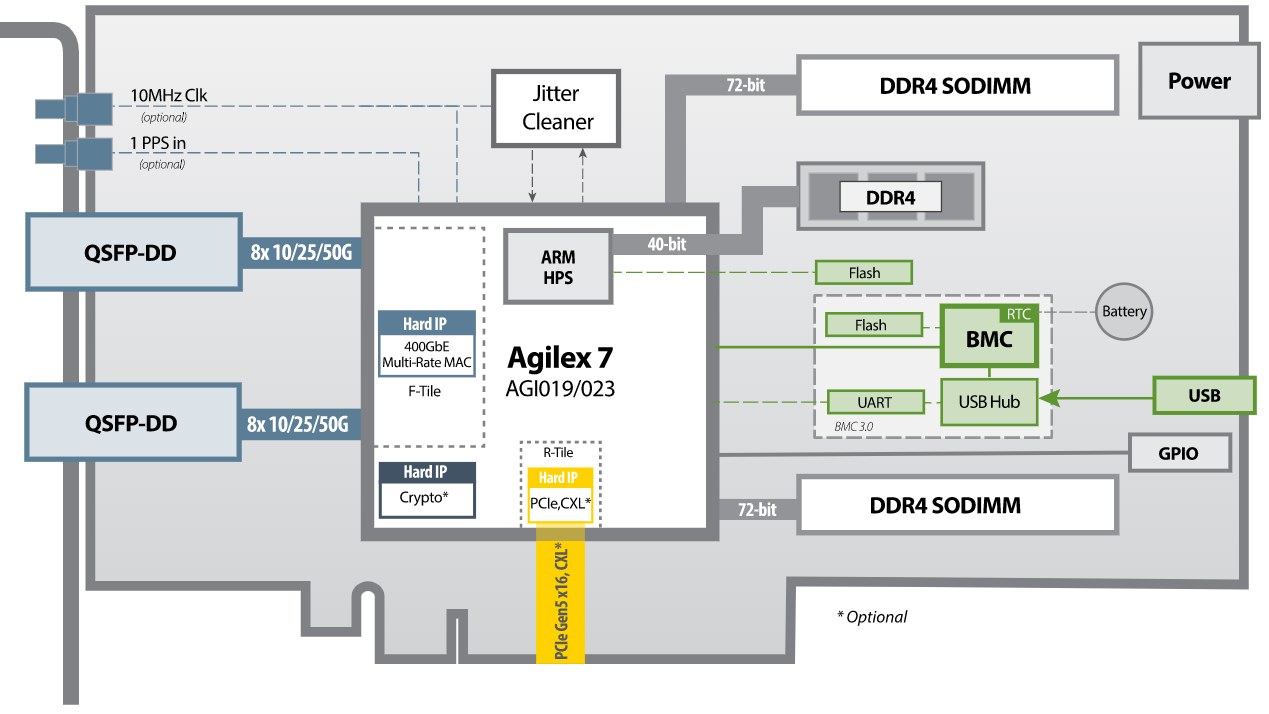

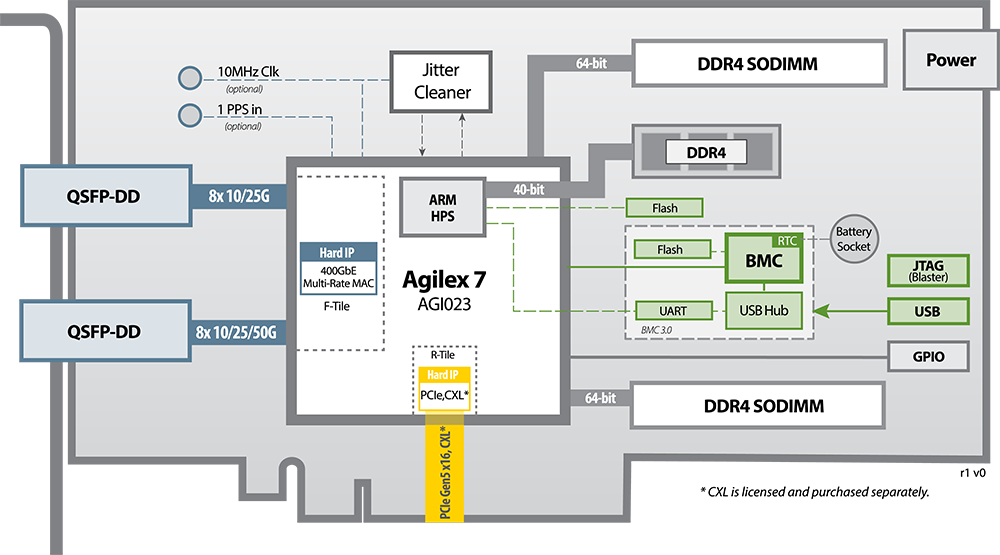

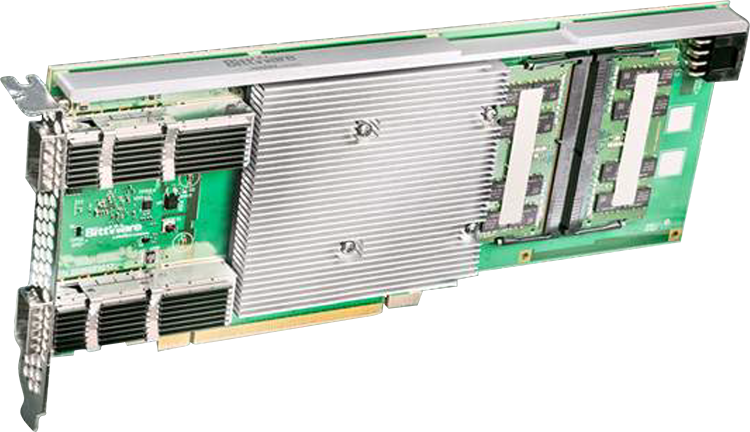

IA-780i

■FPGA

• Intel Agilex 7 I-Series: AGI019 or AGI023
  • AGI019: コア スピードグレード -2: XCVR スピードグレード -1
  • AGI023です。コア スピード グレード -1:XCVR スピードグレード -1
  • XCVR スピードグレード -1 CXLをサポート（CXL IPは別途ライセンス購入となります）
  • FPGAはARM HPSを含む
• その他、Agilex FPGAのオプションも用意されています。
  • ハード暗号ブロック

■ARM HPS

• Dedicated 40-bit DDR4
• Dedicated Flash memory for booting ARM
• Optional 1GbE interface (contact BittWare)

■オンボードフラッシュ

• FPGAブート用2Gbitフラッシュメモリ

■外部メモリ

• 2x SODIMM slots, each supporting up to 32GB (default 16GB) DDR4 SDRAM modules (up to 64GB total)

■ホストインタフェース

• x16 Gen5インターフェイスをFPGAに直接接続、PCIeハードIPに接続
• CXL v1.1 （CXL IPは別途ライセンス購入となります。）

■QSFP-DDケージ

• QSFP-DD cages supporting a total of:
  • 1x 400GbE, or 2x 200/100/50/25/10GbE, or
  • 4x 100GbE or 8x 10/25GbE with breakout cables
• マルチレートハードMACは、あらゆる組み合わせに対応
• ネットワークリカバリークロッキング用ジッタークリーナー

■GPIO

• 4x GPIO

■外部クロック

• 1PPSおよび10MHzの基準クロック入力（インボード）

■USB

• BMCへのUSBアクセス、USB-UART

■ボードマネジメントコントローラー

• 電源シーケンスとリセット
• 電圧、電流、温度モニタリング
  • 保護シャットダウン
• クロックの構成
• SPIリンクによる低帯域BMC-FPGA通信
• USB 2.0
• PLDM対応
• カードレベルのセキュリティ
  • BMC ルート・オブ・トラスト
  • BMCとFPGAのセキュアブート
  • BMCとFPGAのセキュアアップグレード
  • キーマネージメント
• RTC with battery backup

■冷却

• 標準：シングルワイドパッシブヒートシンク

■電気

• On-board power derived from PCIe slot and external power connector
• 許容損失はアプリケーションに依存します
• Max power consumption 150W

■環境

• 動作温度5℃～35℃の範囲

■品質

• IPC-A-610 Class 2に準拠して製造されています。
• RoHS対応
• CE、FCC、ICES認証取得

■フォームファクター

• Standard-height, 3/4-length, single-slot PCIe card
• Size: TBD

＜開発ツール＞
■システム開発

• BittWare PCIeドライバ、ライブラリ、ボードモニタリングユーティリティを含むSDK

■アプリケーション開発

• Intel FPGA oneAPI Base Toolkit, Intel High-Level Synthesis (C/C++) and Quartus Prime Pro (HDL, Verilog, VHDL, etc.)

• IA-780i_catalog
