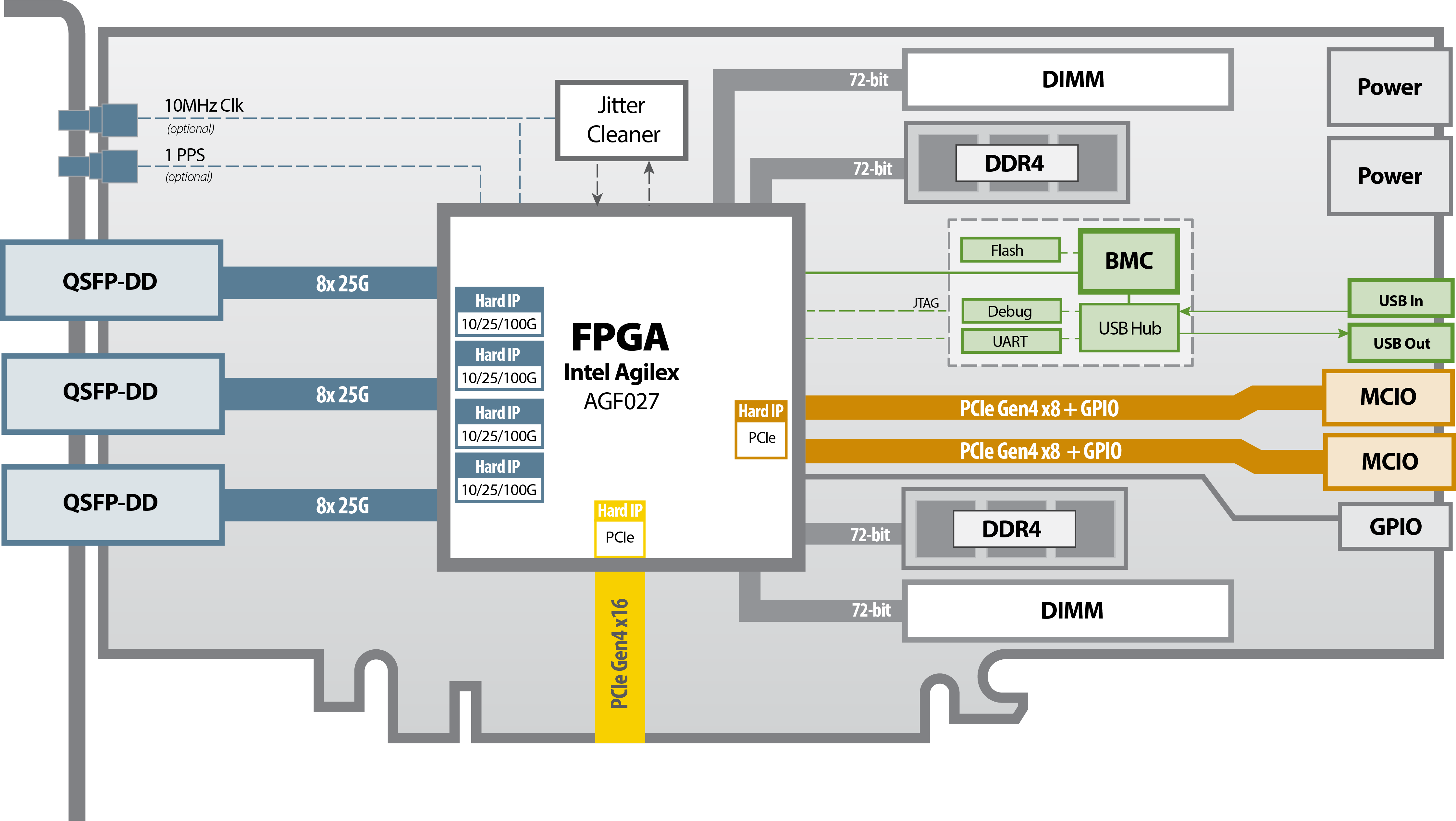

IA-840F

■FPGA

• Intel Agilex AGF027 in an R2581A package
• Core speed grade -2 , I/O speed grade -2

■オンボードフラッシュ

• FPGAを起動するための2Gbitフラッシュメモリ

■外部メモリ

• 288ピンDIMMスロット×2、各スロットは最大32GBのDDR4 SDRAMモジュールをサポート (合計64GBまで)

■ホストインターフェース

• PCIe Gen4x16インターフェイス(FPGAのPCIeハードIPに直接接続)

■QSFP-DDケージ

• フロントパネルのQSFP-DDケージ3個を24個のトランシーバを介してFPGAに直接接続
• 10/25/40/100GbEをサポートするユーザープログラム可能な低ジッタ・クロッキング
• 各QSFP-DDは独立してクロックすることができます。
• ネットワークリカバリークロッキングのためのジッタクリーナ
• 10/25/100GbE用マルチレート・ハードMAC+FEC

■MCIO

• Gen4 x4 PCIeルート・コンプレックス×4、Gen4 x8エンドポイント×2、
  またはGen4 x16ルート・コンプレックスまたはエンドポイント×1をサポートする
  エッジ・コネクタ×2

■外部クロック

• 1 PPS、10MHz ref clk フロントパネル入力

■USBマイクロ

• BMC、USB-JTAG、USB-UARTへのUSBアクセス

■ボード マネジメント コントローラー

• Voltage, current, temperature monitoring
• Power sequencing and reset
• Field upgrades
• FPGA configuration and control
• Clock configuration
• Low bandwidth BMC-FPGA comms with SPI link
• USB 2.0
• PLDM support
• Voltage overrides

■冷却

• 標準　　　：double-widthパッシブヒートシンク
• オプション：triple-widthアクティブヒートシンク（ファン付き）
• オプション：double-width液体冷却

■電源電気

• 12VPCIeスロットと2つのAUXコネクタから得られるオンボード電源

■環境

• Operating temperature: 5°C to 35°C

■品質

• Manufactured to ISO9001:2015 IPC-A-610-Class III
• RoHS compliant
• CE, FCC & ICES approvals

■フォームファクタ

• Standard-height PCIe dual-slot board
• 4.376 x 10.5 inches (111 x 266.7 mm)
