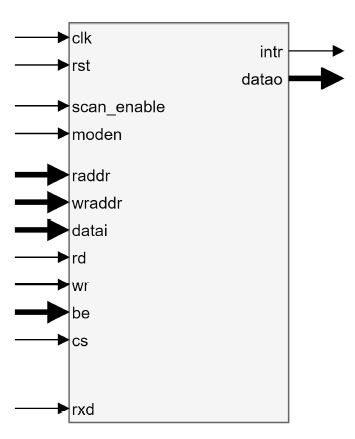

DIRDAは、IR受信ダイオードから受信したデータのシリアル-パラレル変換を行います。動作中にいつでもステータスを読み取ることができます。
DIRDAは、タイミング基準となるクロックを1〜128で分割し、内部の受信ロジックを駆動するためのクロックを生成するプログラマブルな内部プリスケーラを備えています。また、コアにはプロセッサ割り込みシステムを搭載しました。これにより、お客様のご要望に応じて割り込みをプログラムすることができ、通信回線の処理に必要な演算を最小限に抑えることができます。また、小型の8ビットSRAM(インターフェース）やAPBスレーブインターフェースを搭載することも可能です。MODE0では、DIRDAはIRフレーム全体のデコード、伝送エラーの検出、キーリリースを行います。MODE1では、内部FIFOが動作し、信号受信時に32シンボルを格納することができます。割り込みトリガレベルレジスタは、1～32シンボルの間で任意の値を設定できます。これらの機能により、NEC、SIRC、TC9012データフォーマットなど、一般的なIRプロトコルの実装に最適な製品となっています。
ASIC、および、FPGA
お問い合わせください
シングルプロジェクトライセンス (ロイヤリティなし)
お問い合わせください
