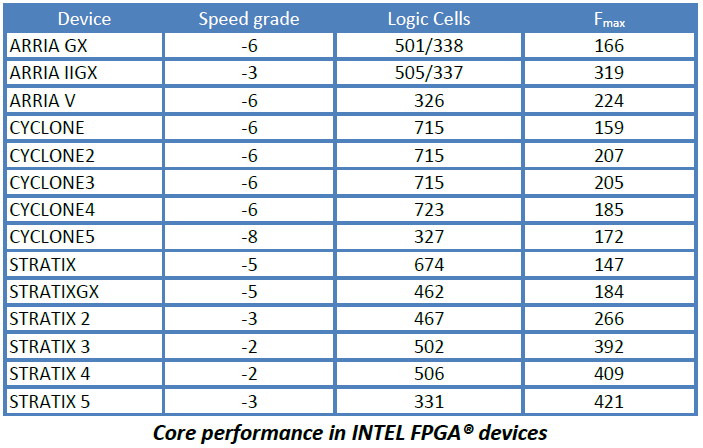

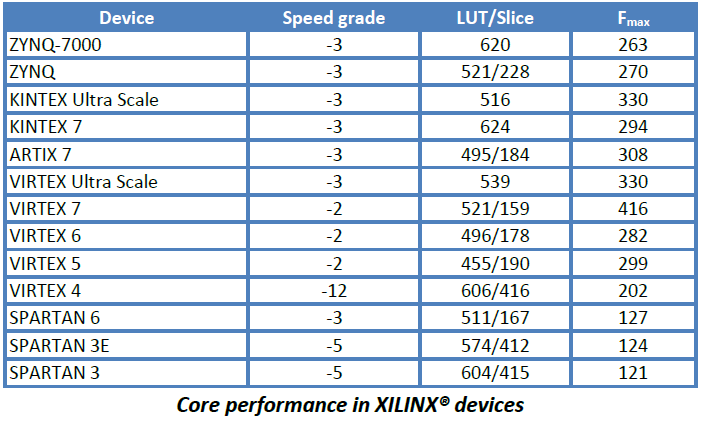

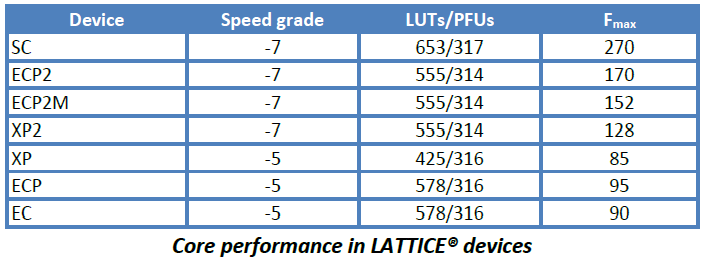

LINバスコントローラ【DLIN】

LINバスコントローラは、ローカルインターコネクトネットワーク（LIN）のコントローラです。 このインタフェースはシリアル通信プロトコルであり、主に車載アプリケーションで使用されるように設計されています。 CANと比較して、LINは低速ですが、CANの帯域幅とが要求されないインテリジェントなセンサーとアクチュエータの通信に理想的です。

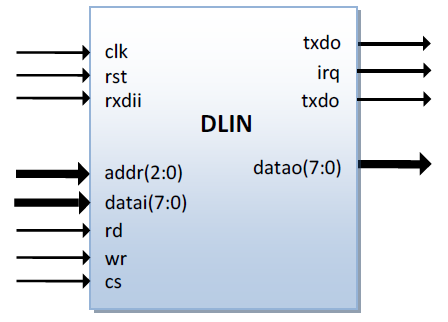

シンボル

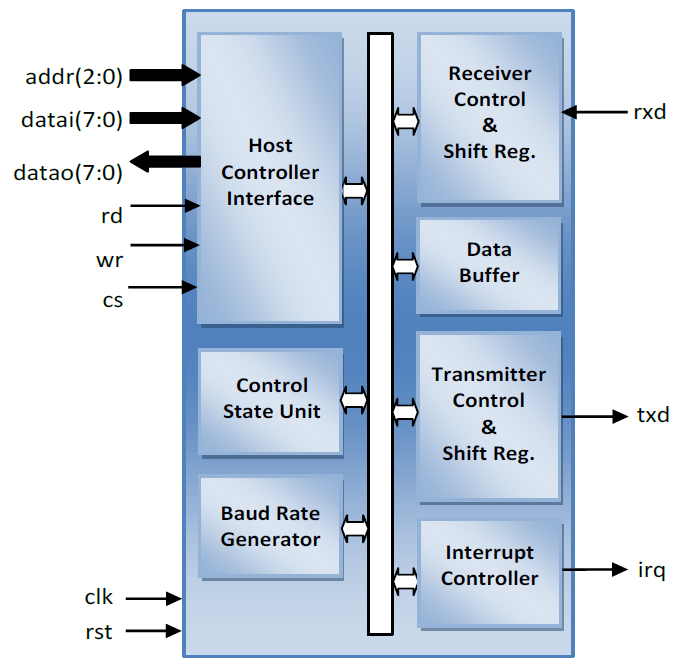

ブロックダイアグラム

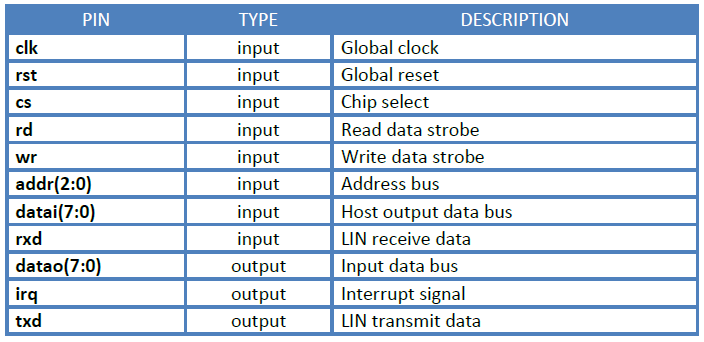

ピン説明

ユニット

Control State Unit

マスターとスレーブの2つのステートマシンで構成され、マスターとスレーブのタスクを制御します。

マスタタスクは、すべてのバス通信を処理します。

synch break、synch field、protected identifier fieldを送信することによって、スレーブ応答を開始します。

スレーブタスクは、応答メッセージがマスタによってアドレス指定されている場合、応答メーセージを送信します。

Host Controller Interface

システムバスからの入力を受けて、他のDLIN機能ブロックのための制御信号を生成します。

アドレスバスADDR（2：0）は読み出し/書き込み対象のレジスタを選択します。

RD、WR、CSのアクティブレベルは設定可能です。RDとWRはCSがアクティブのとき有効です。

Baud Rate Generator

クロック入力を 1と（2^15-1）の範囲の除数で分周するプログラマブル15ビットボー・ジェネレータです。ボー・ジェネレータの出力周波数はボー・レートの32倍です。除数ラッチDLLおよびDLHの2つのレジスタは、除数を15ビットバイナリ形式で格納します。

Receive Controller and Shift Register

受信コントローラは、LINバスからフレームを受信して、データ受信、フレームタイミング、エラーチェックに必要な機能を提供します。

Data Buffer

受信データまたは送信データを格納します。

Transmitter Controller and Shift Register

送信管理の機能を提供し、LINバスへデータを送信します。

Interrupt Controller

割り込みコントローラは、トランスミッタ、レシーバ、およびコントロールユニットと連動し、DLIN送信イベントまたはエラーを通知します。

割り込みイネーブルレジスタの対応するビットを有効または無効にすることによって、どのイベントが割り込みを生成するかを設定できます。

割り込みが発生した場合、割り込み要因をLINステータスレジスタで参照できます。
