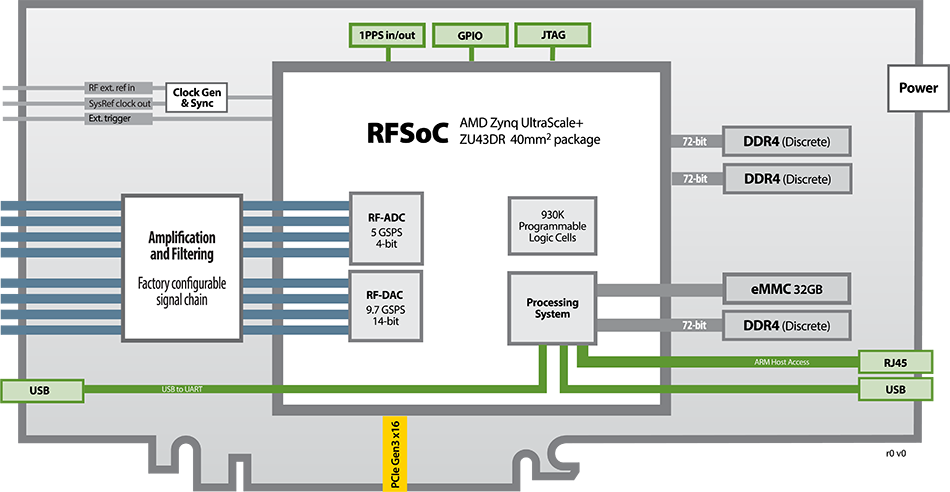

RFX 770

■FPGA

• AMD Zynq UltraScale+ RFSoC
• ZU43DR (G1517 package)
• core speed grade -2

■Processing Subsystem (PS)

• Application Processing Unit Quad-core Arm Cortex-A53 MPCore at 1.2 GHz
• Real-Time Processing Unit Dual-core Arm Cortex-R5F MPCore at 525 MHz?

■アナログ

• 4x 5 GSPS 14-bit ADCs
  • Wideband build option?provides +0 to -27 dB gain from 50 MHz to 6 GHz (or 7.5 GHz) with no filtration
  • 1st Nyquist (L-Band) build option?provides +41 to -29 dB on all 4 channels, constrained between 400 MHz and 2.5 GHz by filters FL1 and FL2
  • 2nd and 3rd Nyquist?filters are also available on amplified channels as a special order
  • Max input power -22 dBm on the amplified version and +15 dBm on the wideband
• 4x 9.7 GSPS 14-bit DACs
  • Range of +3 to -24 dBm (high power end of this range is a function of frequency)
  • Constrained by a 4.8 GHz LPF
• Balun used in both ADC and DAC channels begins its frequency roll-off at 6 GHz
• プログラマブルクロック
• 外部リファレンスとトリガー
  • Push-on SMPM connectors with optional SMA pigtails

■外部メモリ

• Processing Subsystem: 16GB, 64-bit DDR4-2400 with ECC
• Programmable logic: 32GB, 2x banks 64-bit DDR4-2666 with ECC (our example uses it as 36GB no ECC, 72-bit)

■ホストインタフェース

• Gen3 x16 or bifurcated dual Gen4 x8 interfaces direct to PL
  (dual PCIe Gen 4 x8 with restrictions and errata)

■外部デジタルインターフェース

• Processing Subsystem (PS)
  • RJ45 Ethernet inside the chassis
  • Single USB for UART and JTAG, dual connectors (one on the front panel, second inside the chassis)

■冷却

• 標準：シングルワイドパッシブヒートシンク
• その他の冷却オプションについては、BittWare までお問い合わせください。

■電源

• オンボードの6ピンAUXコネクタから供給されます（PCIeスロットからではありません）。
  ※カードの電源回路とアナログ回路が物理的に分離されています。
• 消費電力はアプリケーションに依存します。
• 標準的な最大消費電力 50W

■環境

• 動作温度　5℃から35℃まで（結露なきこと）。
• 筐体内部の空気温度は、5℃から60℃までです。

■品質

• IPC-A-610-Class 2に準拠して製造されています。
• RoHS指令に準拠しています。
• CE、FCC、UKCA、ICES認証に適合しています。

■フォームファクター

• 3/4長、標準高さのPCIeシングルスロットカード（機械仕様はx16）です。
• BittWareの WaveBox Sigmaシャーシは、RFX 770カードを収容するために特別に設計されています。

■FPGA開発ツール

• Bittware は、RFSoCの ARM上で動作するスクリプト言語を用いて RFSoC チップを完全に構成するサンプル・ビットストリームに対し、インターフェース・ソフトウェアのサポートを提供します。 AMD Vivado 開発ツールは、カスタム設計の開発において完全にサポートされています。

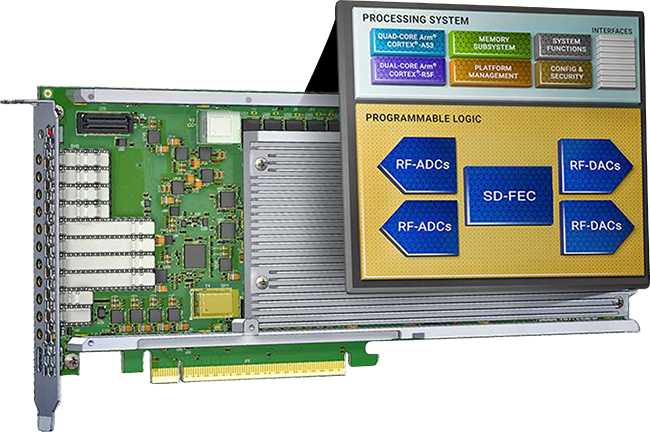

• RFX 770 board
