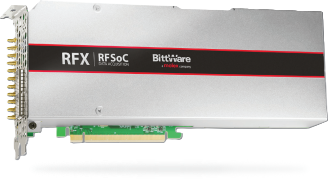

RFX-8440L 取り扱い終了

■FPGA

• ZynqUltraScale+ RFSoC
  • E1156パッケージのXCZU43
  • コアスピード・グレード -2
• その他のFPGAオプションについては、BittWare までお問い合わせください。

■アナログ

• Lバンド 1GHz - 2GHz：可変ゲインを含む複数のシグナル・コンディショニング・コンポーネントを含む
• 4 x 5 GSPS 14ビットADC：-64～+38 dB
• 4 x 9.7 GSPS 14-bit DAC：FPGA内で32dBの出力電力制御が可能
• プログラマブルクロック
• 外部リファレンスとトリガー
• SSMCスタイルコネクター

■フラッシュ搭載

• FPGAブート用フラッシュメモリ
• ARMブートローダおよびOSイメージ用フラッシュメモリ
• ARM ディスク用 32GB eMMC

■外部メモリ

• 処理システム：16GB、ECC付き64ビットDDR4-2100
• プログラマブル・ロジック：10GB、シングルバンク40ビットDDR4-2400、ECCCなし

■外部デジタルインターフェース

• PS
  • PCIe Gen2 x1
  • RJ45 イーサネット
  • USB UART
  • USB 3.0
• PL
  • フロントパネル経由最大200Gb/秒 2x QSFP28
  • デュアル100GbEのAMDハードIPサポート

■冷却

• 標準：二重幅パッシブヒートシンク
• その他の冷却オプションについては、BittWare までお問い合わせください。

■電気

• 6ピンAUXコネクターから供給されるオンボード電源
• 消費電力はアプリケーションに依存します。
• 標準的な最大消費電力 50W

■環境

• 動作温度5℃から35℃まで

■品質

• ISO9001:2015 IPC-A-610-Class IIIに準拠して製造されています。
• RoHS指令に適合しています。
• CE、FCC、UKCA、ICES認証

■フォームファクター

• 3/4長さ、標準的な高さのPCIeデュアルスロットカード（x16メカニカル）。
• スタンドアロン動作に対応
• RFX-8440は、統合サーバープラットフォームTeraBox™として注文可能です。

＜開発ツール＞
■FPGA開発

• Bittware は、FPGA の ARM 上で実行されるスクリプト言語を使用して RFSoC チップを完全にコンフィギュレーションするサンプル・ビットストリーム用のインターフェイス・ソフトウェア・サポートを提供します。AMD Vivado 開発ツールは、カスタムデザインの開発用に完全にサポートされています。

■成果物

• RFX-8440L アナログデータ収集カード
• データキャプチャとリレーの例 - フルソースコード
• 1年間のハードウェア保証
