RSP_1461

IFC_1410のI/O拡張用MTCA.4 μRTM。SFP+×7とSMAクロック入出力を搭載

メーカー IOxOS IOxOS
RSP_1461 製品画像
製品名
RSP_1461
IOxOS製拡張モジュール一覧はこちら 拡張モジュール製品一覧はこちら

概要・特長

【RSP_1461】 µRTM MTCA.4 Communication Extender

RSP_1461は、IFC_1410ボードのI/Oを拡張する為のリアトランジションモジュールです。
7個のSFP+ポートと、クロックリソースを搭載しています。

このμRTMは以下をベースにした包括的なMTCA.4エコシステムの一部です。

  • MTCA.4ラインのAMCおよびμRTMモジュール（CPUs, FMC carriers, Fast Digitizers and communication extenders）
  • FMCフォームファクタのADCおよびDACモジュールのハイエンドセット
  • 迅速なインテグレーションとカスタマイズのためのFPGAデザインキット
  • EPICS support

メーカー詳細ページ：
https://www.ioxos.ch/wp-content/uploads/2018/02/RSP_1461_DS_A2.pdf

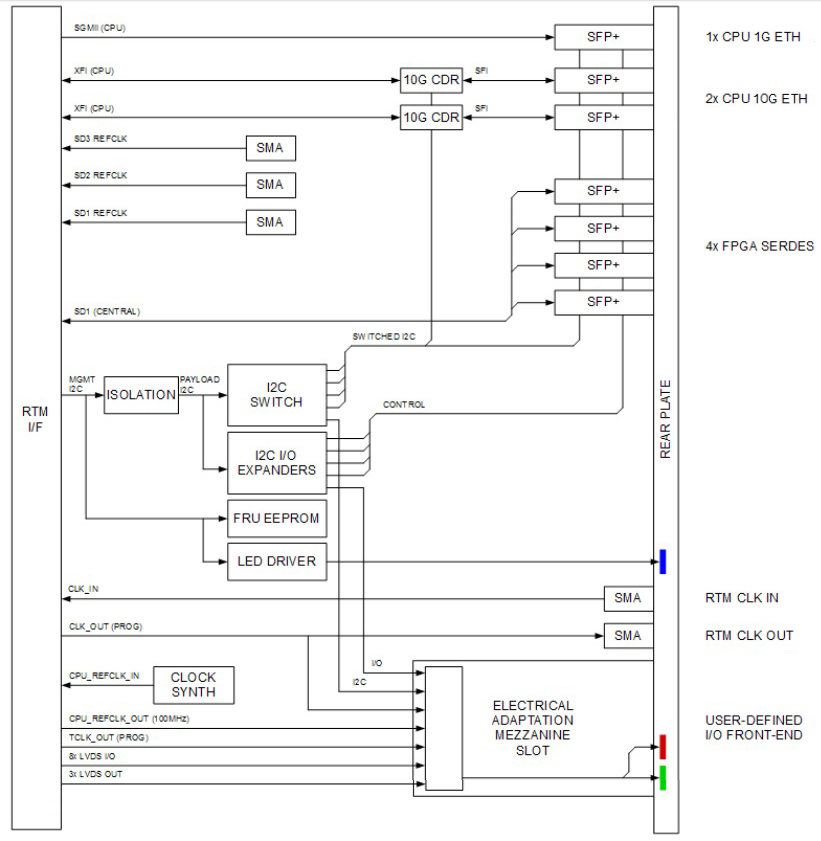

ブロック図

仕様

MTCA.4ミッドサイズのダブル幅μRTMフォームファクタ

IFC_1410ボードのI / O拡張

7つのSFP +ポート

  • AMC CPUに接続された1Gイーサネットリンク×1
  • AMC CPUに接続された10Gイーサネットリンク×2
  • ユーザ定義のSerDesがAMC Central FPGAに直接ルーティング×4

SFP+を構成するI2C

クロックリソース：

  • リファレンスクロック入力用のSMAフロントパネルコネクタ×1
  • リファレンスクロック出力用のSMAフロントパネルコネクタ×1
  • 追加リファレンスクロック用のオンボードSMAコネクタ×3
  • clock synthesizer×1

ユーザー定義アプリケーション用のカスタムI / Oメザニン

  • AMC Central FPGAに直接配線された8個のLVDS I / O
  • AMC Central FPGAに直接配線された3つのLVDS出力
  • 100MHzリファレンスクロック出力
  • プログラマブルクロック出力
  • 2Cインタフェース

DESY D1.4準拠のRTMインターフェイス

EPICSエコシステムにインテクレーション

提供物

  • RSP_1461-A0ボード
