RUBY-SQ1703

日本設計監修の産業用ATXボード。第6/7世代Core、PCIe x16/x8×2切替、DDR4最大64GB

メーカー ポートウェルジャパン ポートウェルジャパン

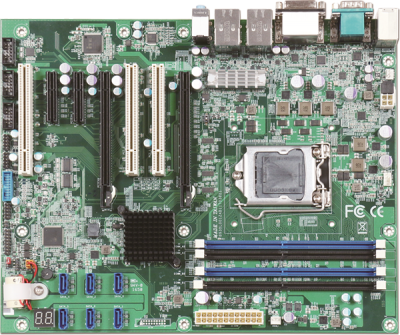

RUBY-SQ1703 製品画像
製品名
RUBY-SQ1703
デバイスメーカー
Intel
搭載SoC
Intel Core 第6/7世代 Skylake-S/Kaby Lake-S
フォームファクター
ATX

概要・特長

  • 日本設計監修の高品質、高信頼性
    台湾系マザーボードベンダー日本法人の中でも屈指の技術力を誇るポートウェルジャパンの技術部隊が、部材の選定から回路設計、レイアウトまで全て監修したマザーボードです。
    日本人エンジニアが監修を行い台湾で製造を行うことで、高信頼性とコストの両立を実現しました。

  • 柔軟性に優れた拡張スロット構成
    PCI-Express x16(Gen3) 1スロット/PCI-Express x8(Gen3) 2スロットをディップスイッチで切替可能。
    PCI-Express x4(Gen3)スロットはエッジフリーとなっており、x4以上のカードをさらに2枚搭載可能(動作はx4となります)。

仕様

  • CPU:Intel® 6th/7th Core™ i7/i5/i3 Skylake-S プロセッサ
  • チップセット:Intel® Q170 PCH
  • 対応メモリ(最大容量):DDR4 2133/1866 UNB SDRAM(最大64GB)
  • ストレージ:6x SATAIII
  • イーサネット:Intel® WGI210AT *2
  • シリアルポート:RS232/422/485*2, RS232*2
  • USB:USB3.0 *6, USB2.0*6
  • GPIO:8bit
  • 画面出力:VGA/DVI-D/HDMI
  • 動作温度:0~60℃
  • 保存温度:-40~80℃
