SATA Device ADCI IP Core

SSDなどSATAデバイス側のコントローラIP。SATA 3.3・最大6Gbps、ファームで扱いやすいADCI I/F

メーカー IntelliProp IntelliProp
SATA Device ADCI IP Core 製品画像
製品名
SATA Device ADCI IP Core
スペシフィケーション
SATA
デバイスタイプ
Achronix FPGA、Altera(Intel) FPGA、AMD(Xilinx) FPGA、ASIC、LATTICE FPGA、MICROSEMI FPGA
IntelliProp製ストレージIP一覧はこちら ストレージIP製品一覧はこちら SATAのストレージIP製品一覧はこちら Achronix FPGAのストレージIP製品一覧はこちら Altera(Intel) FPGAのストレージIP製品一覧はこちら AMD(Xilinx) FPGAのストレージIP製品一覧はこちら

概要・特長

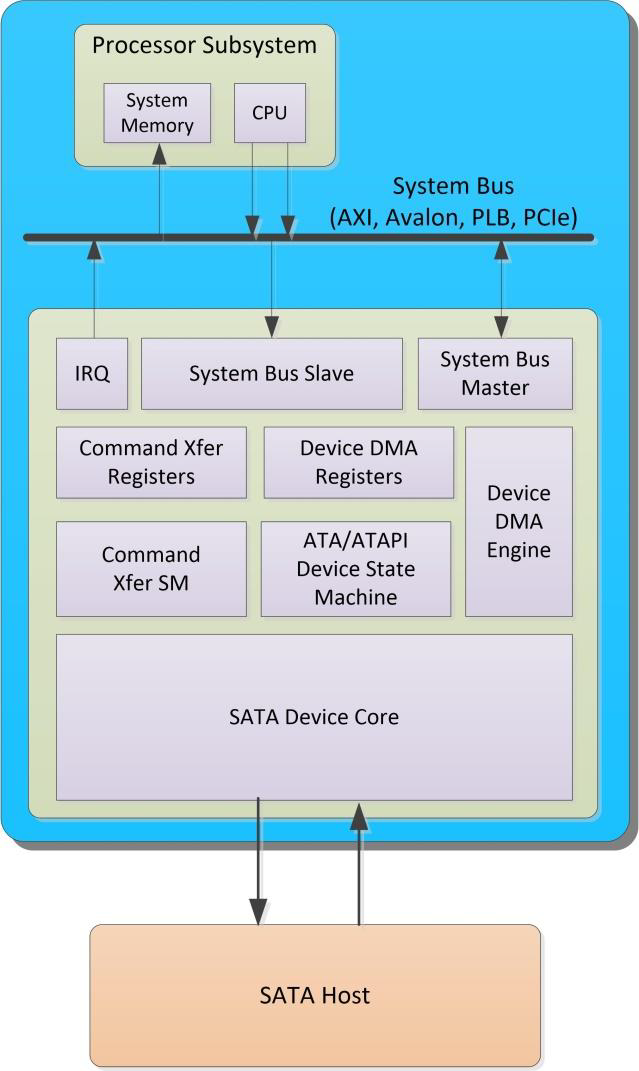

IntelliProp社のSATA Device ADCI IPコアは、SATA 3.3 規格に準拠し、最大転送レート6Gbps(600MB/s)をサポートするSATAデバイス用のIPコアです。

プロセッサ／ファームウェアによる操作が容易なADCIインタフェースを備えているため、幅広いSATAストレージデバイスのソリューションにお使いいただくことができます。

仕様

  • SATA Revision 3.3 標準規格（1.5Gbps、3.0Gbps、6.0Gbps)に準拠
  • ADCI（Advanced Device Controller Interface）を含むApplication層、Transport層、Link層、Phy層をサポート
  • OOB（Out of Band）をサポート
  • DATAインターフェースにはFIFOを採用
  • レジスタアクセス用のプロセッサインターフェイス
  • SerDes、PIPE、SAPISインターフェースのいずれかをサポート
  • 電力モード (partial/slumber)をサポート
  • 省電力機能 Device Sleep（DEVSLP）をサポート
  • セルフテスト搭載

製品構成



対応デバイス

[Xilinx]

  • Virtex-5 LXT/FXT/SXT
  • Spartan-6
  • Virtex-6
  • Artix-7 -2
  • Kintex-7 -2
  • Virtex-7 -2
  • Zynq-7000 -2
  • Kintex UltraScale
  • Virtex UltraScale
  • Kintex UltraScale +
  • Virtex UltraScale +
  • Zynq UltraScale +

[Intel]

  • Cyclone IV GX
  • Arria II GX -i3
  • Stratix IV GX -i3
  • Cyclone V GX/SX/GT/ST
  • Arria V GX/SX/GZ/GT/ST
  • Stratix V GX
  • Arria 10 GX/SX
  • Stratix 10 GX

ロジックリソース

お問い合わせください。

提供物

  • 暗号化済RTLコード or Verilog HDL ソースコード
  • リファレンス デザイン（周辺回路、サンプルソフトウェア）
  • タイミング制約ファイル
  • ユーザー マニュアル
  • テストベンチ（ModelSIM、Xsimのみ対応）

ライセンス形態

プロジェクトライセンス (同一FPGAを使用するFPGA搭載基板開発プロジェクトへのライセンス)

評価版

有償にて、90日間合成可能な評価用IPをご提供しております。詳しくはお問い合わせください。
