SATA Host APP IP Core

AHCI層を持たずFIFO I/Fで直接扱うSATAホストIP。SATA 3.3・最大6Gbps、省電力モード対応

メーカー IntelliProp IntelliProp
SATA Host APP IP Core 製品画像
製品名
SATA Host APP IP Core
スペシフィケーション
SATA
デバイスタイプ
Achronix FPGA、Altera(Intel) FPGA、AMD(Xilinx) FPGA、ASIC、LATTICE FPGA、MICROSEMI FPGA
IntelliProp製ストレージIP一覧はこちら ストレージIP製品一覧はこちら SATAのストレージIP製品一覧はこちら Achronix FPGAのストレージIP製品一覧はこちら Altera(Intel) FPGAのストレージIP製品一覧はこちら AMD(Xilinx) FPGAのストレージIP製品一覧はこちら

概要・特長

IntelliProp社のSATA Host AAP IPコアは、SATA 3.3 規格に準拠し、最大転送レート6Gbps(600MB/s)をサポートするSATAホスト用のIPコアです。

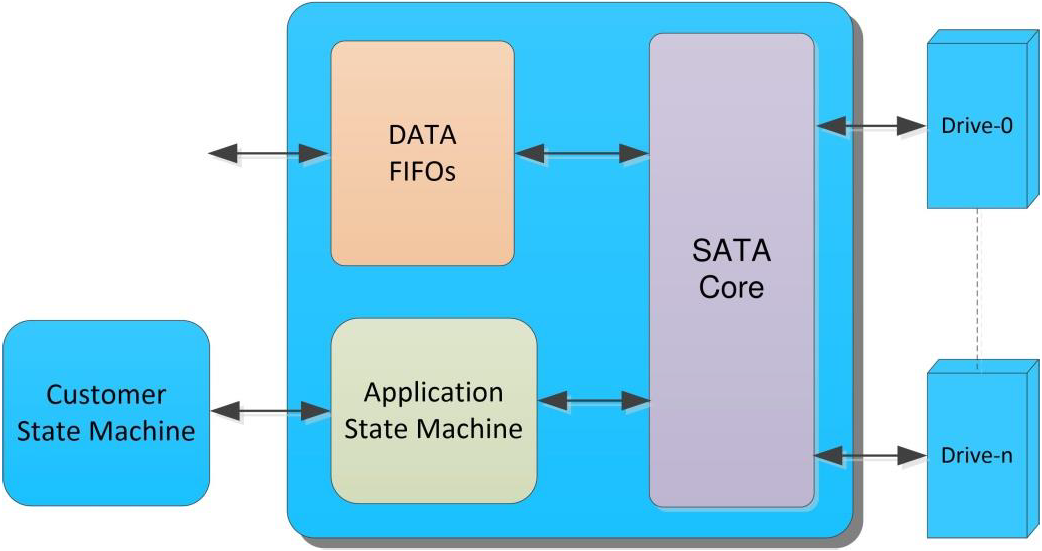

ブロック図に示すように、Phyレイヤー、LNKレイヤー、TRN（トランスポート）レイヤー、アプリケーション（アプリ）レイヤー、SerDes、およびFIFOインターフェイスで構成されています。

仕様

  • SATA Revision 3.3 標準規格（1.5Gbps、3.0Gbps、6.0Gbps)に準拠
  • OOB（Out of Band）をサポート
  • DATAインターフェースにはFIFOを採用
  • SerDes、PIPE、SAPISインターフェースのいずれかをサポート
  • 電力モード (partial/slumber)をサポート
  • セルフテスト搭載

製品構成

SATA Host APP IP Core

対応デバイス、対応OS

[Xilinx]

  • Virtex-5 LXT/FXT/SXT
  • Spartan-6
  • Virtex-6
  • Artix-7
  • Kintex-7
  • Virtex-7
  • Zynq-7000
  • Kintex UltraScale
  • Kintex UltraScale +
  • Virtex UltraScale
  • Virtex UltraScale +
  • Zynq UltraScale +

[Intel]

  • Arria II GX
  • Stratix IV GX
  • Cyclone V GX/SX/GT
  • Arria V GX/SX/GZ/GT/ST
  • Stratix V GX
  • Arria 10 GX/SX
  • Stratix 10 SX

ロジックリソース

お問い合わせください

提供物

  • 暗号化済RTLコード or Verilog HDL ソースコード
  • リファレンス デザイン（周辺回路、サンプルソフトウェア）
  • タイミング制約ファイル
  • ユーザー マニュアル
  • テストベンチ（ModelSIM、Xsimのみ対応）

ライセンス形態

プロジェクトライセンス (同一FPGAを使用するFPGA搭載基板開発プロジェクトへのライセンス)

評価版

有償にて、90日間合成可能な評価用IPをご提供しております。詳しくはお問い合わせください。
