GPGPU/HPC向け4-GPU対応マザー。デュアルXeonスケーラブル、DDR4×12、SSI EEB、7年供給
メーカー
MiTAC Computing Technology
GPGPU/HPC向けに最適な「4-GPU対応」長期供給マザーボード
<主な特徴>
| プロセッ サー | ソケットタイプ | （2）LGA3647 | |
| 対応CPUシリーズ | Intel® Xeon® スケーラブルプロセッサ/第2世代Intel® Xeon® スケーラブルプロセッサ | ||
| 熱設計電⼒（TDP）ワット数 | 最⼤205Wまで | ||
| システムバス | Intel® UltraPath Interconnect（UPI）をサポートする最⼤10.4 / 9.6 Gt/秒 | ||
| チップセット | PCH | Intel® C621 | |
| メモリー | サポートされているDIMM数量 | （6）+（6）DIMMスロット | |
| DIMMの種類/速度 | DDR4 RDIMM / RDIMM 3DS / LRDIMM / LRDIMM 3DS 2933/2666 / Intel Optane DCパーシステントメモリモジュール（DCPMM） | ||
| 容量 | 最⼤384GB RDIMM / 768GB LRDIMM / 1,536GB RDIMM 3DS / LRDIMM 3DS ※最新のIntel® DDR4メモリPORをフォロー | ||
| メモリーチャンネル | CPUあたり6チャンネル | ||
| メモリ電圧 | 1.2V | ||
| 注記 | DDR4-2933速度は、第2世代Intel® Xeon® スケーラブルプロセッサ（コードネーム︓CascadeLake）および1チャンネルあたり1 DIMMの構成でのみサポートされます。/ Intel® Optane DCパーシステントメモリモジュール（DCPMM）は、特定の第2世代Intel® Xeon® スケーラブルプロセッサ（コードネーム︓Cascade Lake）でのみサポートされています。詳細についてはお問い合わせください。 | ||
| 拡張スロット | PCI-E | （4）PCI-E Gen3 x 16スロット/（3）PCI-E Gen 3 x 8スロット | |
| LAN | ポート | （2）GbEポート（1ポートはIPMIと共有） | |
| コントローラ | インテルI350-AM2 | ||
| ストレージ | SATA | コネクタ | （2）Mini-SAS HD（8ポート） |
| コントローラ | Intel®C621 | ||
| 速度 | 6Gb /秒 | ||
| RAID | RAID 0/1/10/5（Intel® RSTe） | ||
| sSATA | コネクタ | （2）SATA-DOM /（1）Mini-SAS HD（4ポート） | |
| コントローラ | Intel® C621 | ||
| 速度 | 6Gb /秒 | ||
| RAID | RAID 0/1/10/5（Intel® RSTe） | ||
| NVMe | コネクタ（M.2） | （1）2242（PCI-Eインターフェースによる）/（1）2280/2260/2242（PCI-Eインターフェースによる） | |
| グラフィック | コネクタの種類 | D-Sub 15ピン | |
| 解像度 | 1920x1200まで | ||
| チップセット | Aspeed AST2500 | ||
| オーディオ | チップセット | リアルテックALC892-GR | |
| 特徴 | ハイデフィニションオーディオ/ 7.1 ch | ||
| コネクタ | （1）SPDIF OUTコネクタ/（1）26ピン7.1ch HDコネクタ | ||
| ⼊出⼒ | その他 | （1）IDボタン | |
| USB | （3）USB 2.0ポート（ケーブルを介して2つ、Type-Aを1つ）/（6）USB3.0ポート（背⾯に4つ、ケーブルを介して2つ） | ||
| COM | （1）ヘッダ | ||
| VGA | （1）D-Sub 15ピンVGAポート（背⾯） | ||
| RJ-45 | （2）GbEポート | ||
| オーディオ | （1）SPDIF OUTコネクタ/（1）26ピン7.1ch HDコネクタ | ||
| フロントパネル | （1）2 x 5ヘッダー | ||
| SATA | （2）SATA / SATA-DOMコネクタ +（3）Mini-SAS（4-in-1）コネクタ | ||
| ⼒ | SSI 24ピン + 8ピン + 8ピン電源コネクタ | ||
| TPM（オプション） | TPMのサポート | お問い合わせください。 | |
| システム監視 | チップセット | Aspeed AST2500 | |
| ファン | 全4ピンヘッダー | ||
| 温度 | CPU、メモリ、システム環境の温度を監視 | ||
| 電圧 | CPU、メモリ、チップセットおよび電源の電圧を監視 | ||
| LED | 過熱警告インジケータ/ファンとPSUの故障LEDインジケータ | ||
| その他 | ウォッチドッグタイマーのサポート | ||
| サーバー管理 | AST2500iKVM機能 | 24ビット⾼品質ビデオ圧縮/ IPおよびリモートプラットフォームフラッシュ/ USB 2.0仮想ハブを介したストレージをサポート | |
| AST2500IPMI機能 | IPMI 2.0準拠のベースボード管理コントローラ（BMC）/ 10/100/1000 Mbps MACインタフェース | ||
| BIOS | ブランド/ROMサイズ | AMI / 32MB | |
| 特徴 | ハードウェアモニター/ SMBIOS 3.0 / PnP / Wake on LAN / USBデバイスからの起動/ LAN経由 のPXE /ストレージ/ユーザー設定可能なFAN PWMデューティサイクル/コンソールリダイレク ト/ ACPIスリープ状態S4、S5 / ACPI 6.1 | ||
| 物理的⼨法 | フォームファクタ | SSI EEB対応 | |
| ボード⼨法 | 309.8 × 331.2mm | ||
| 規制 | FCC（DoC） | クラスB | |
| CE（DoC） | クラスB | ||
| RCM | クラスB | ||
| VCCI | クラスB | ||
| 動作環境 | 動作温度 | 0℃〜55℃（32°F〜131°F） | |
| ⾮動作時の温度 | - 40℃〜70℃（-40°F〜158°F） | ||
| 作動中/⾮作動時の湿度 | 90％、35℃で結露なし | ||
| RoHS | RoHS 6/6に準拠 | あり | |
| オペレーティング・システム | OS対応リスト | お問い合わせください。 | |
| パッケージ内容 | マザーボード | （1）S7100マザーボード | |
| マニュアル | （1）クイックインストールガイド | ||
| インストールCD | （1）TYANデバイスドライバCD | ||
| I / Oシールド | （1）I/Oシールド | ||
| ケーブル | SATA | （2）SATA信号ケーブル | |

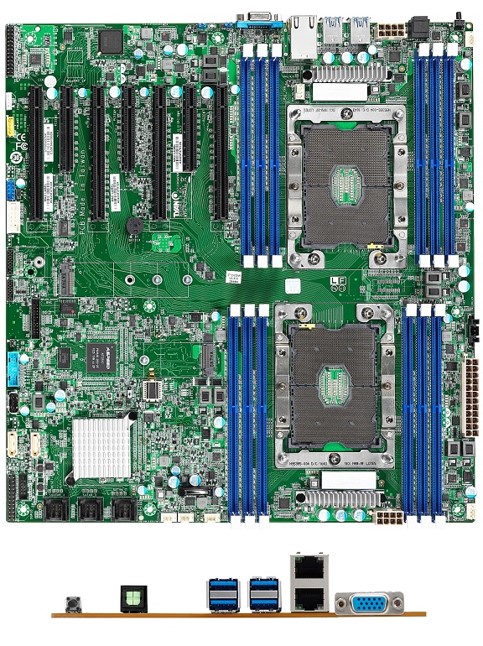

【TYAN】Tempest EX S7100-EX
＜SKU＞
S7100AGM2NR-EX
