USB3.0/2.0デバイスIPコア

FPGAにUSB 3.0/2.0デバイス機能を追加。転送460MB/s以上、Cyclone・Spartan・Artixクラスで動作

メーカー NECプラットフォームズ NECプラットフォームズ
USB3.0/2.0デバイスIPコア 製品画像
製品名
USB3.0/2.0デバイスIPコア
スペシフィケーション
USB
デバイスタイプ
Altera(Intel) FPGA、AMD(Xilinx) FPGA、ASIC
NECプラットフォームズ製汎用IP一覧はこちら 汎用IP製品一覧はこちら USBの汎用IP製品一覧はこちら Altera(Intel) FPGAの汎用IP製品一覧はこちら AMD(Xilinx) FPGAの汎用IP製品一覧はこちら ASICの汎用IP製品一覧はこちら

概要・特長

USB3.0周辺機器（USB3.0デバイス）設計に使用可能なIPコア

  • インテル・ザイリンクス社FPGA搭載システムに手軽にUSB3.0機能を追加可能
  • USB3.0/USB2.0両仕様に対応したリンク層・プロトコル層を提供

高性能・少リソースを両立

  • 転送性能460MByte/秒以上・非圧縮フルHD1080/60p RGB動画伝送可能
    • 【8エンドポイント構成時のゲート規模】
    インテルの場合 29.8KLE
    ザイリンクスFPGAの場合 28.8KLUT

低コストFPGAを使った設計が可能

  • CycloneおよびSpartan、AritixクラスのFPGAで動作可能

仕様

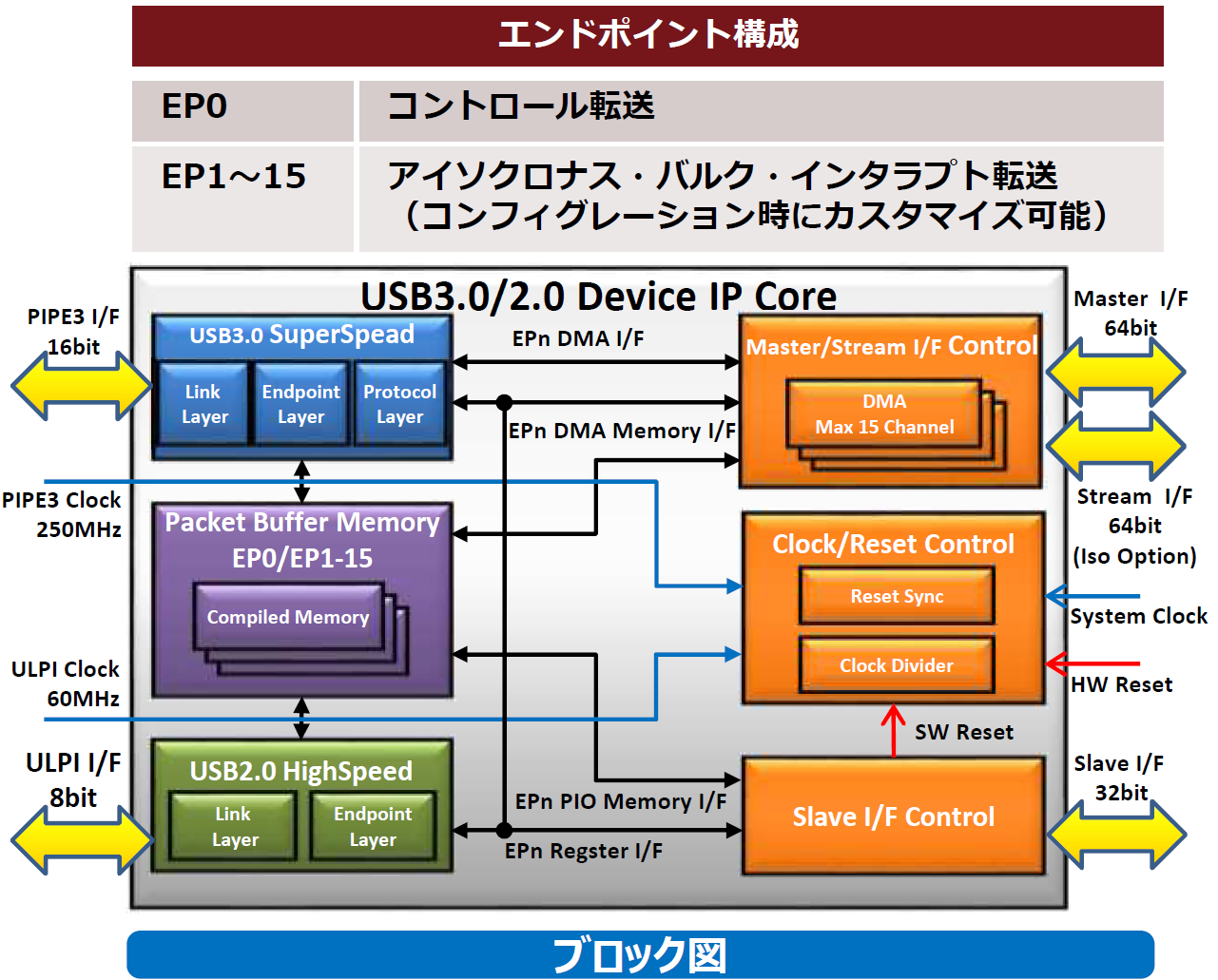

USB3.0/2.0 IPコア仕様
  • USB3.0仕様 Rev.1.0（SS 5Gbps対応）・USB仕様Rev.2.0（HS480Mbps対応）に準拠
  • PHY Interface For the USB3.0 Architectures Version3.0（PIPE 3.0）に準拠
  • エンドポイント数は1～16まで、コンフィグレーションによりカスタマイズ可能、バルクイン/アウト転送（最大16バースト）・インタラプトイン/アウト転送

システムインタフェース仕様
  • インテル版：Avalon® Memory-Mapped（Avalon-MM）に準拠・データバス幅64Bit（マスタ）/32Bit（スレーブ）
  • ザイリンクス版：AXI/APB準拠・データバス幅64Bit（マスタ）/32Bit（スレーブ）
  • Endpoint毎に高性能DMA機能を搭載

部品構成

対応デバイス

  • インテルFPGA
  • ザイリンクスFPGA

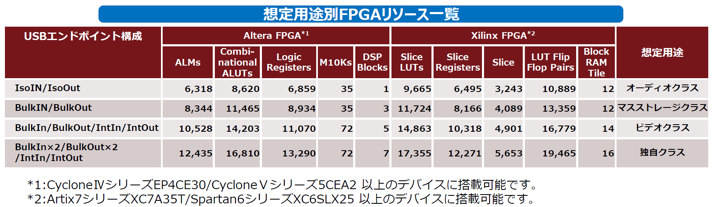

ロジックリソース

提供物

  • IPコア ネットリスト
  • ハードウェアマニュアル
  • サンプルソフトウェア

ライセンス形態

プロジェクト限定
以下台数にて選択
  • 300台未満
  • 1,000台未満
  • 3,000台未満
  • 3,000台以上
