USB3.0開発キット2

USB3.0周辺機器の開発用。製品に組み込みめるUSB3.0モジュールとCyclone IV GXベースボード

メーカー NECプラットフォームズ NECプラットフォームズ
USB3.0開発キット2 製品画像
製品名
USB3.0開発キット2
フォームファクター
評価ボード
フロントパネル
インターフェース
USB

概要・特長

USB3.0周辺機器の開発を検討されているお客様に適した開発キット
  • 実測400MByte/秒を超える実測性能を持つUSB3.0バスを手軽に体感できます。
  • お客様の開発機器に搭載可能なUSB3.0モジュールと、周辺回路インタフェース用ベースボードの2枚構成です。
  • USB3.0モジュールにUSB3.0バス制御機能を集結4つのUSB3.0エンドポイントをサポートします。
  • ベースボードにはFPGA(Cyclone IV GX)・DDR2・LCD・JTAGポートなど、USB3.0機器開発に便利な機能を搭載しました。
  • お客様回路を接続可能な、PCI Expressスロット・HSMC拡張コネクタを搭載しています。

お客様自身でUSB3.0のバス動作をカスタマイズできる、サンプル設計データを添付
  • USB3.0マスストレージクラスファームウェアを提供・クラスファームウェアはお客様がカスタマイズできます。
  • USB3.0モジュールの組み込みにより、開発キットで作成したファームウェアやお客様回路を製品に利用できます。

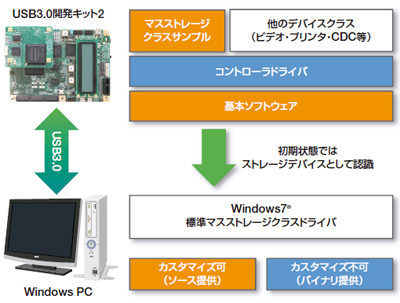

ブロック図

FPGAサンプル

  • ベースボードFPGAには、お客様自身でユーザーロジックを追加可能です。
  • お客様自身でのカスタマイズができるよう、FPGA開発環境のサンプルプロジェクトを提供致します。

ファームウェアサンプル

  • 標準添付のマスストレージクラスサンプルをベースにクラスファームウェアをお客様自身で設計できます。
  • ビデオクラス・プリンタクラス・シリアル(CDC)など、さまざまなデバイスクラスに対応が可能です。

モジュール仕様

  • FPGA: Altera Cyclone® IV E
  • USB PHY: TI社製 TUSB1310A
  • CPU: Nios® II 100MHz
  • コネクタ: USB3.0MicroB/Samtec
  • 外形寸法: 60mm(W)×57mm(D)

提供物

  • USB3.0モジュール ×1
  • ベースボード ×1
  • USB3.0ケーブル ×1
  • ACアダプタ ×1
  • DVD-ROM(サンプル設計データ、マニュアル電子データ) ×1
  • マニュアル ×1
