V-by-One HS Functional IP

LVDSより少ない配線で映像伝送。V-by-One HS送受信、最大4Gbps/レーン×1～32レーン

メーカー MACNICA MACNICA
V-by-One HS Functional IP 製品画像
製品名
V-by-One HS Functional IP
スペシフィケーション
Serdes
デバイスタイプ
Altera(Intel) FPGA、AMD(Xilinx) FPGA
MACNICA製汎用IP一覧はこちら 汎用IP製品一覧はこちら Serdesの汎用IP製品一覧はこちら Altera(Intel) FPGAの汎用IP製品一覧はこちら AMD(Xilinx) FPGAの汎用IP製品一覧はこちら

概要・特長

  • 1レーンあたりの最大伝送帯域は4Gbpsを実現
  • VESA/SMPTEなどで規定された映像フォーマットだけでなく、ユーザーカスタムの映像フォーマットにも対応
  • ユーザの伝送帯域に合わせた柔軟なマルチレーン設計が可能
  • 送受信IP間で通信確認を行うためのセルフチェック機能（FieldBET機能）搭載

機能

  • Lane：1～32
  • Pixel Data：24、32、40bit
  • Self Test Function：
    FieldBET Pattern　Generator（Transmitter IP）
    • FieldBET Pattern Checker（Receiver IP）

優位性

従来のLVDSに比べ信号本数を大幅に減らせるため、製品コストの大幅な削減につながる。

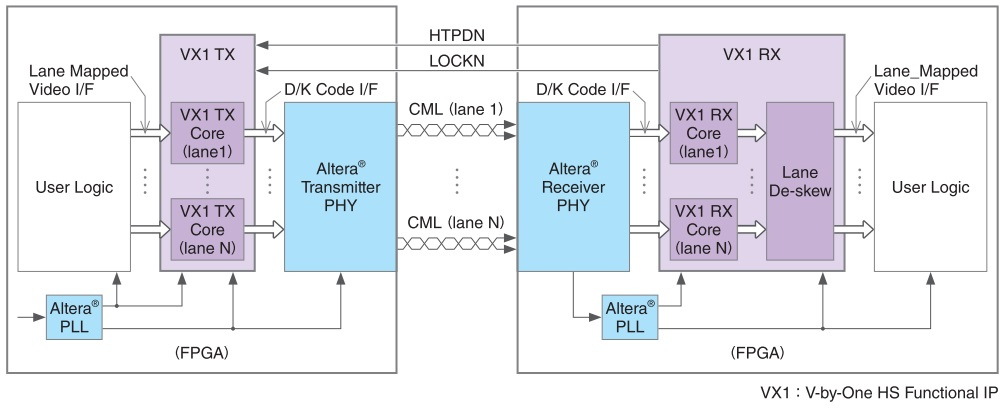

構成図

提供物

  • 暗号化RTL（Verilog HDL）
  • リファレンスデザイン
  • シミュレーション環境（ModelSim用）
  • ユーザーズマニュアル
  • リファレンスデザインユーザーズガイド

ライセンス形態

シングルライセンス/マルチライセンス
