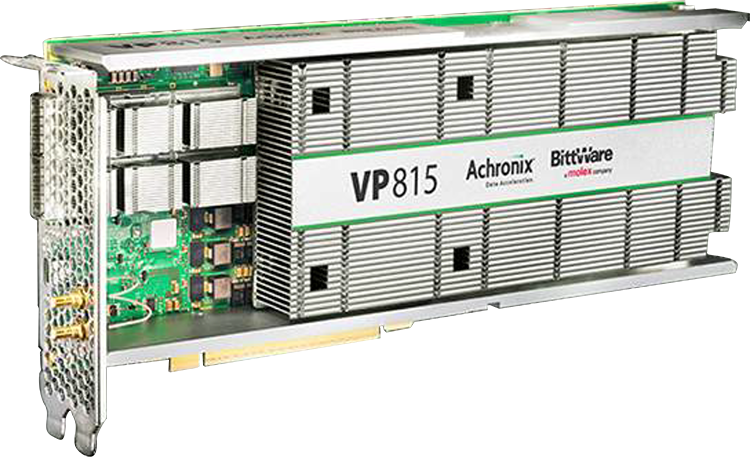

VP815

主な利点:

• AI 性能の加速: テンソル最適化された MLP ブロックにより、従来のソリューションを上回る性能を発揮します。
• 高スループット・低レイテンシ: NoC アーキテクチャは最大 20 Tbps の帯域幅を提供し、リアルタイムのデータ配信を実現します。
• スケーラブルなアーキテクチャ: エッジおよびデータセンターでの展開において、予測可能なレイテンシとスケーラビリティを確保します。

■FPGA

• Achronix Speedster 7t1500
  • 52.5 x52.5 mm2 package
  • 692K 6-input lookup tables (LUTs)
  • 195 Mb embedded RAM
  • 2,560 MLP

■オンボードメモリ

• 32 GBytes GDDR6: 8 interfaces, 2 independent 16-bit channels per interface (4 Tbps aggregate b/w)
• 16 GB (x72) DDR4-3200
• FPGAブート用フラッシュメモリ

■QSFPケージ

• QSFP-DD cages on front panel
  • 112G PAM4 transceivers
  • 2x 400GbE, 16x 100GbE, and more
  • Hard MAC and FEC for every speed

■ホストインタフェース

• PCI SIG certified to support PCIe Gen5 x16 host interface

■外部クロッキング

• 1 PPS inputs
• 100MHz Ref Clk

■USB

• Front and back USB ports for access to BMC, USB-JTAG, USB-■UART
• Additional USB port for daisy chain

■GPIO

• GPIOピン8本、3.3V、シングルエンド、方向（Tx、Rx）はGPIOごとにFPGAで独立して設定可能、バッファは200Mbpsまで定格。

■Board management controller 2.0

• 電圧、電流、温度監視
• 電源シーケンスとリセット
• フィールドのアップグレード
• FPGAのコンフィギュレーションと制御
• クロックの構成
• I2Cバスアクセス
• USB 2.0

■クーリング

• Dual-width passive heatsink

■エレクトリカル

• On-board power from a 12VHPWR (16-pin) connector
• 消費電力はアプリケーションに依存します。

■フォームファクター

• Standard-height PCIe dual-width board
• サイズ：111.15mm x 266.70mm（4.376in x 10.500in)
• Full-length PCIe extender included

＜開発ツール＞
■システム開発

• PCIeドライバ、ライブラリ、ボードモニタリングユーティリティを含むソフトウェア開発ツールキット。

■FPGA開発

• Achronix社製ツール-ACE Design Tools
• FPGAサンプルプロジェクト

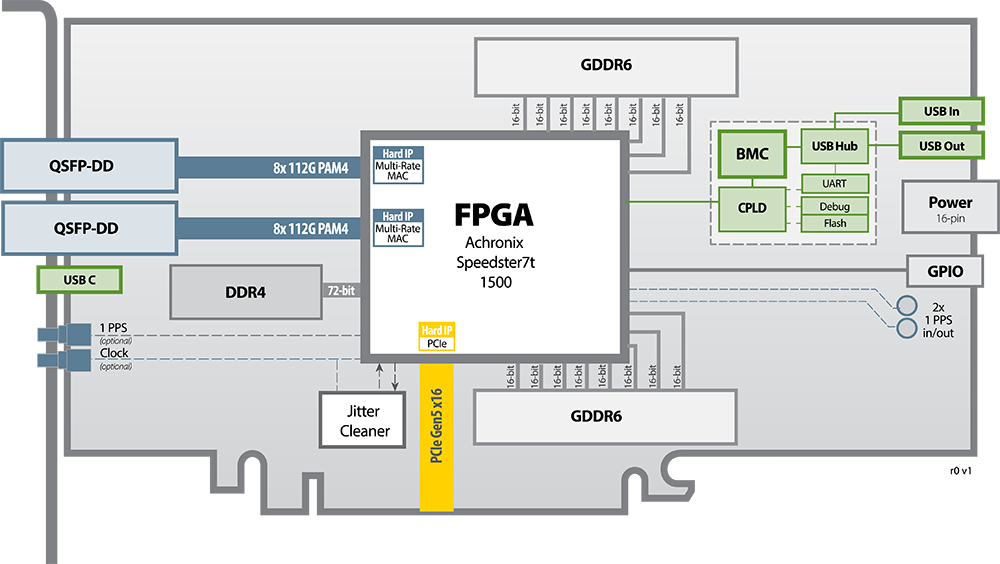

r0 v1
