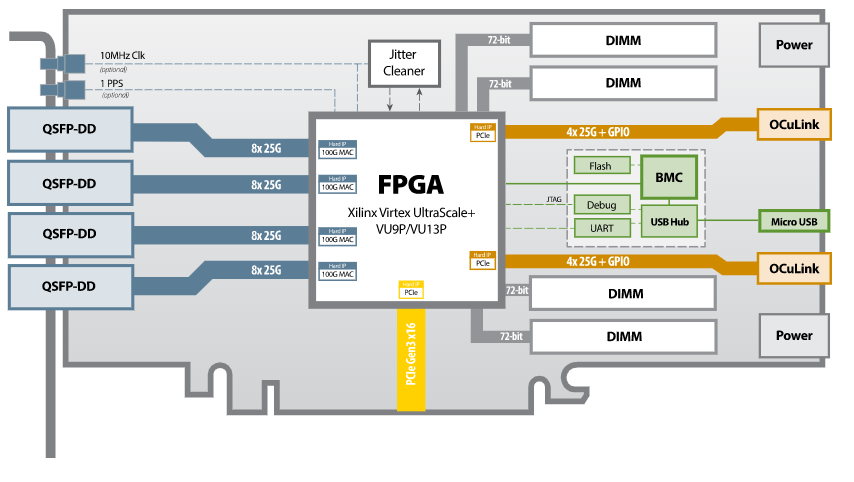

XUP-VV8

■FPGA

• Virtex UltraScale +（D2104パッケージのVU9PまたはVU13P）
• コアスピードグレード - 2

■オンボードフラッシュ

• FPGAを起動するためのフラッシュメモリ

■外部メモリ

• 以下をサポートする4つのDIMMサイト：
  ECC付き最大128 GBytes DDR4 x72
  最大576 MビットのデュアルQDR-II + x18（2つの独立した288 Mビットバンク）

■ホストインターフェース

• FPGAに直接接続されたx16 Gen3インターフェイス

■USBポート

• マイクロUSB：BMC、FPGA JTAG、およびFPGA UARTへのアクセス

■タイムスタンプ

• 1 PPS入力および10MHzクロック入力

■OCuLink

• 2つのOCuLink、それぞれ4x GTYトランシーバーを介してFPGAに接続

■QSFPケージ

• フロントパネルに4つのQSFP-DDケージ
• それぞれが2x 100GbE、2x 40GbE、8x 25GbE、または8x 10GbEをサポート
• ネットワーク回復クロッキング用のジッタークリーナー

■Board Management Controller

• 電圧、電流、温度監視
• 電源シーケンスとリセット
• フィールドのアップグレード
• FPGAの構成と制御
• クロック構成
• I2Cバスアクセス
• USB 2.0
• 電圧オーバーライド

■冷却

• Standard: dual-width passive heatsink
• Optional: single-width passive heatsink*
• Optional: dual-width active heatsink
• Optional: dual-width liquid cooling

■電源

• 12V PCIeスロットと2つのAUXコネクタ（8ピン）から供給されるオンボード電力

■環境

• 動作温度5°Cから35°C

■フォームファクタ

• 3/4-length, standard-height PCIe dual-width board
• Single-width option*
• 10 x 4.37 inches (254 x 111.15 mm)
