M-PHY

M-PHY

MIPI（Mobile Industry Processor Interface）とは、MIPIアライアンスで策定されたモバイル端末のカメラやディスプレイとのインタフェース規格です。携帯電話のビデオ信号接続に使用され、低消費電力、かつ高速シリアル伝送を実現できることが特徴となっています。
昨今スマートフォンなどのマルチメディア対応が進み、プロセッサやカメラ、ディスプレイなどの間でのデータ転送速度が急速に上昇しています。そのため、現在高速データ転送を可能にする高速インタフェース規格が注目されています。それを実現したのがM-PHYです。
M-PHYは、数Gbpsのデータ転送に対応できる規格です。

概要・特長

MXL-M-PHY-MIPIは高周波、低消費電力のフィジカルレイヤーIPです。BURSTモードを効率的に使うことで消費電力を大幅に削減することができます。また、モジュラーデザインにより、可能なすべてのコンフィグレーションに対応します。

仕様

• M-PHY v3.0に準拠し、下記規格に対応
  　DigRF v4
  　CSI-3(Camera Serial Interface-3)
  　DSI-2(Display Serial Interface-2)
  　Uniport-M (UniPro1.41 and 1.6)
  　JC-64.1 UFS
• ウルトラ定電圧差動信号
• EMIを低減するためのスルーレート制御

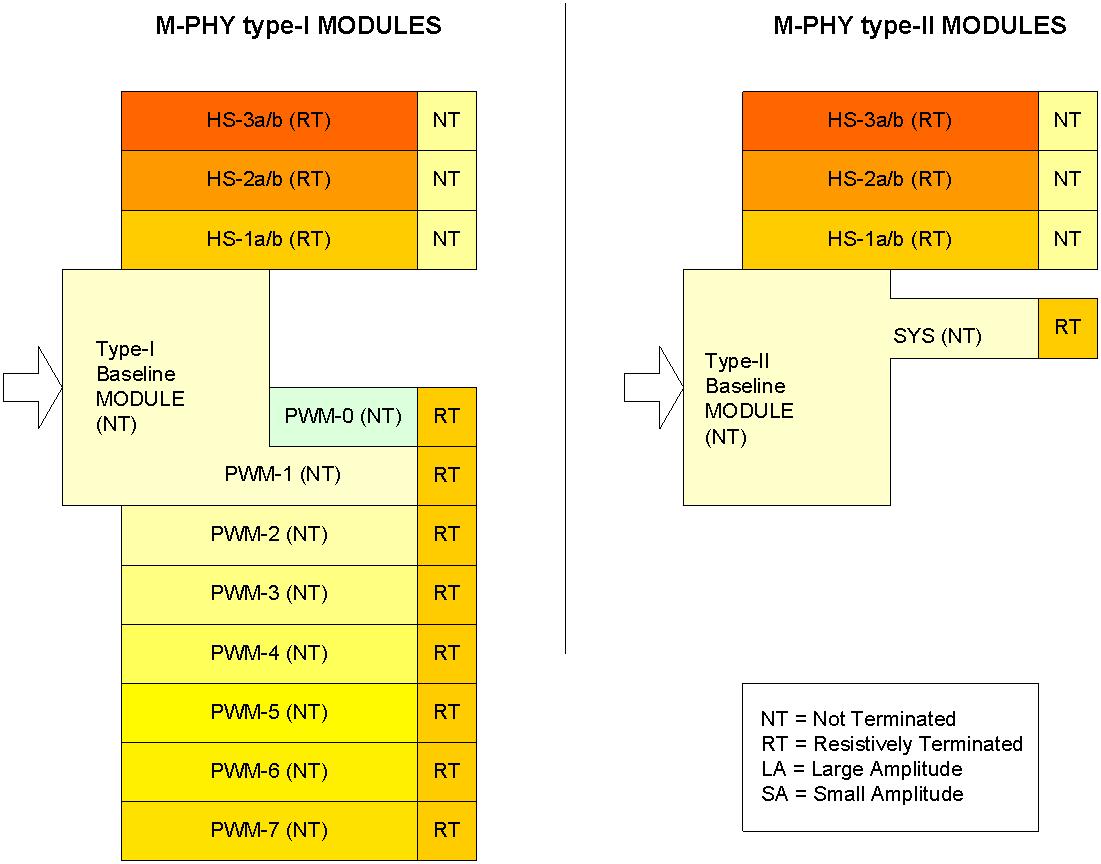

• すべてのHSモード(HS GEAR 1-3, Series A/B)をサポート
• すべてのType-I LSモード(PWM GEAR 0-7)をサポート
• Type-II LSモード(SYS)をサポート
• 下記データレートに対応
  　HS(high speed)モード：1-6Gbps
  　LS(low speed)モード：0.01-576Mbps
• 8b10bシンボルエンコード/デコード対応

製品構成

ロジックリソース

お問い合わせください。

提供物

• 仕様書
• GDSII
• LVSネットリスト
• LEFファイル
• Verilogモデル
• Timingモデル
• 実装ガイドライン
• RTL
• ドキュメント

ライセンス形態

IPコアライセンス、ロイヤリティの詳細についてはお問い合わせください。

関連製品

IP(インターフェース)

メーカー	製品名	概要
NORTHWEST LOGIC	MIPI（Mobile Industry Processor Interface） 向けIP	MIPI（Mobile Industry Processor Interface)向けIPは、CSI(Camera Serial Interface)-2、DSI(Display Serial Interface)-2/DSI（Display Serial Interface）の規格上の最高データレートをサポートし、MIPI(Mobile Industry Processor Interface)テストベンチもご提供します。

IP(その他)

メーカー	製品名	概要
Avery Design Systems	非公開: モバイル向け検証IP	モバイル向けVIPにはI3C、CSI(Camera Serial Interface)やDSI（Display Serial Interface）を含む様々な種類のプロトコルに対応する製品が含まれ、SystemVerilogのみの記述とUVMによって構築され、ユーザーフレンドリーで多くの技術者の支持を得ています。
