LVDS Serializer

概要・特長

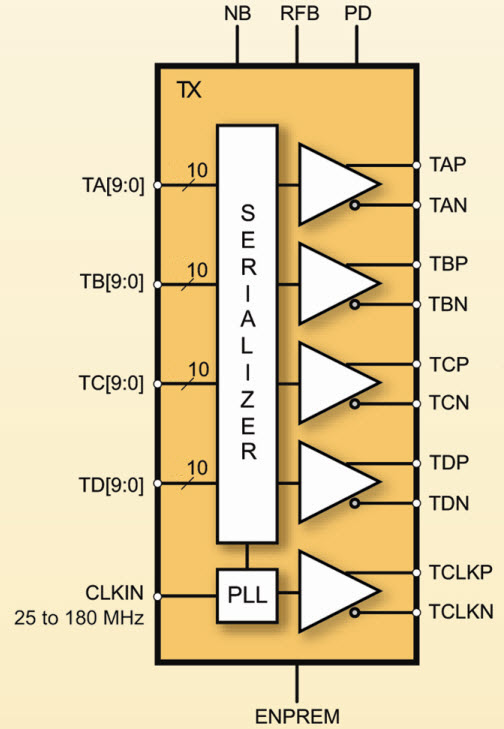

MXL-SR-LVDSは高性能4チャンネルLVDSシリアライザで、シリアル/パラレルデータは共に4チャンネル構成です。パラレルデータのビット幅は設定可能で、入力クロック周波数は25MHz～165MHzとなります。また、外付けのコンポーネントを必要とせず、BER（Bit Error Rate）を抑えつつ、長距離のデータ転送を可能にします。さらに、モジュラーデザインによりプロセスマイグレーションが容易に行えます。

仕様

• クロック周波数25～165MHz
• 最大バンド幅1.25Gbps
• 最大スループット5Gbps
• 低消費電力CMOS設計
• ロースイングLVDSで低EMI
• PLLは外付けのコンポーネントを必要としない
• コア電圧と3.3Vのデュアルパワーサプライ
• トランスミットプリエンファシスは選択可
• パラレルデータのビット幅は変更可
• データストローブは立ち上がり/立下りの選択可
• TIA/EIA-644 LVDS規格に準拠

製品構成

ロジックリソース

お問い合わせください。

提供物

• 仕様書
• GDSII
• LVSネットリスト
• LEFファイル
• Verilogモデル
• Timingモデル
• 実装ガイドライン
• RTL
• ドキュメント

ライセンス形態

IPコアライセンス、ロイヤリティの詳細についてはお問い合わせください。
