MIPI CSI-2 Rx IP

概要・特長

MIPI CSI-2はカメラセンサーをホストプロセッサ、画像プロセッサ、FPGA等のデジタル画像モジュールに接続する、モバイルアプリケーション向け高性能シリアル接続バスです。
データレーンあたり、80M～1.5Gbpsをサポートしており、1～4本のデータレーンとクロックレーンで構成されますので、最大6.0Gbpsの伝送レートを提供可能となります。

仕様

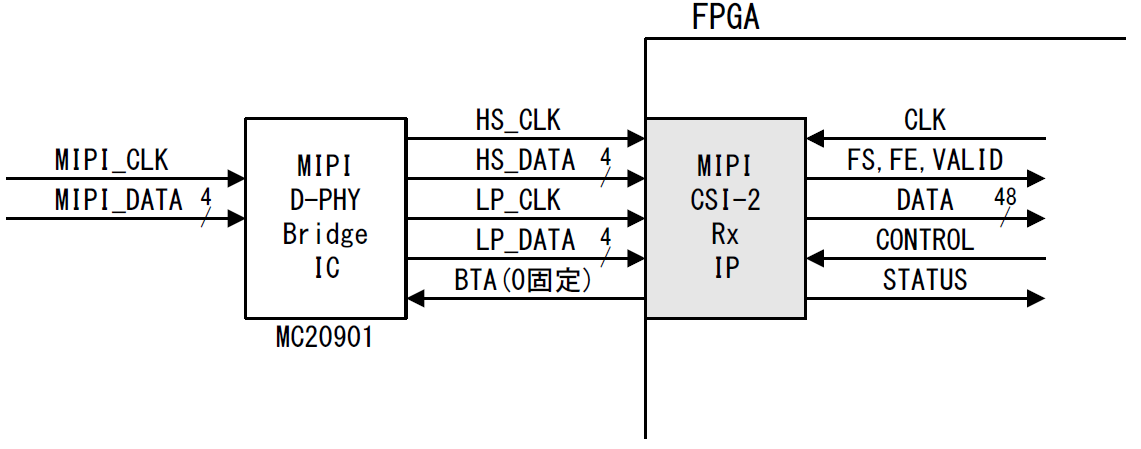

本IP はMIPI High-Speed 信号のDeserialize、Lane Merge、Packet データからPixel データへの変換を行い、後段回路へ出力します。
MIPI D-PHY Bridge IC （Meticom社 MC20901等）を置いて、 High-Speed 信号とLow-Power 信号に分離して入力することを前提にしています。

製品構成

対応デバイス、対応OS

Xilinx社 Spartan-6、7 Series（Zynq含む）

ロジックリソース

Spartan-6

• Slice Registers：1,615
• Slice LUTs：1,700
• Block RAM/FIFO (9Kb)：4
• BUFIO2：2
• BUFG：3

7 Series

• Slice Registers：1,302
• Slice LUTs：1,106
• Block RAM/FIFO (18Kb)：4
• BUFIO：1
• BUFR：1
• BUFG：2

提供物

• IP仕様書
• IPネットリスト (.edn)
• IPシミュレーションモデル
• サンプルデザイン

ライセンス形態

ライセンス形態はプロダクトライセンスになります。使用するデバイス、基板等のハードウェアが同じであることが条件となります。この場合、使用する数量に限りはございません。
