MIPI CSI-2 Tx IP

MIPI CSI-2 Tx IP

概要・特長

MIPI CSI-2はカメラセンサーをホストプロセッサ、画像プロセッサ、FPGA等のデジタル画像モジュールに接続する、モバイルアプリケーション向け高性能シリアル接続バスです。
データレーンあたり、80M~1.5Gbpsをサポートしており、1~4本のデータレーンとクロックレーンで構成されますので、最大6.0Gbpsの伝送レートを提供可能となります。

仕様

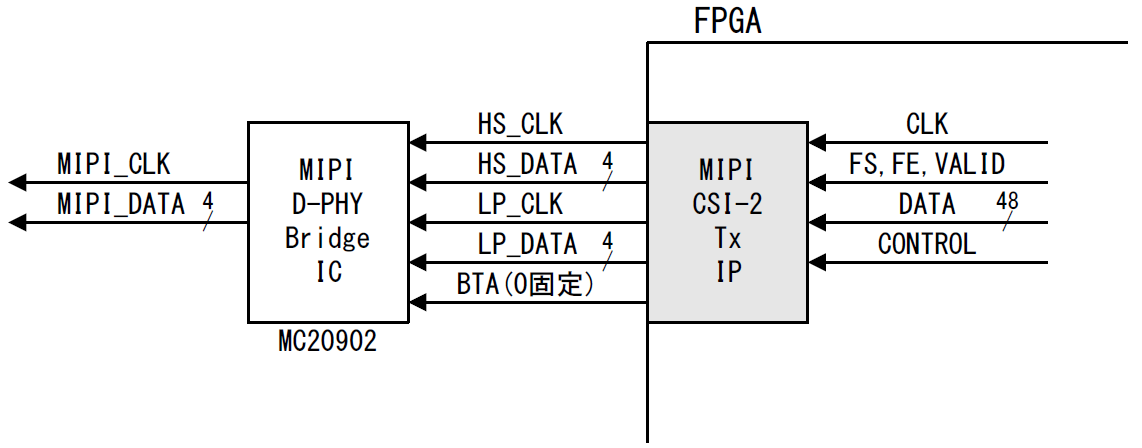

本IPは入力された画像信号をSerializeし、MIPICSI-2のPacketデータとして出力します。
MIPI D-PHY Bridge IC (Meticom社 MC20902等)を置いて、High-Speed信号とLow-Power信号を合成して出力することを前提にしています。

製品構成

製品構成

対応デバイス、対応OS

Xilinx社 Spartan-6、7 Series(Zynq含む)

ロジックリソース

Spartan6
  • Slice Registers:2142
  • Slice LUTs:1904
  • Block RAM/FIFO (9kb):33
  • IO:20(High-Speed:10、Low-Power:10)
  • 他に、OSERDESを動作させるためのクロックバッファがデータレーンに2個、クロックレーンに2個周辺回路として必要になります。

7 Series
  • Slice Registers:2202
  • Slice LUTs:1555
  • Block RAM/FIFO (18kb):16
  • IO:20(High-Speed:10、Low-Power:10)
  • 他に、OSERDESを動作させるためのクロックバッファがデータレーンに2個、クロックレーンに2個周辺回路として必要になります。

提供物

ターゲットデバイスがspartan6の場合
  • IP仕様書
  • IPネットリスト (.edn)
  • IPシミュレーションモデル
  • サンプルデザイン

ターゲットデバイスが7seriesの場合
  • IP仕様書
  • VIVADO IPパッケージ
  •  IPパッケージ内に仕様書、ネットリスト、シミュレーションモデルがあります
  • サンプルデザイン

ライセン形態

ライセンス形態はプロダクトライセンスになります。使用するデバイス、基板等のハードウェアが同じであることが条件となります。この場合、使用する数量に限りはございません。
