HiTech Global社は高いテクノロジーを用いて、Intel(Altera)とAMD(旧Xilinx) FPGAを搭載したFPGA評価ボード(FPGAボード)を開発・販売しております。各種インターフェース評価、開発や試作に最適なFMCコネクタを搭載し、高い拡張性と柔軟性を備えた多彩なモジュールが揃っていておすすめです。HiTech GlobalのFPGA評価ボード(FPGAボード)は、回路の設計・開発担当者に最適な開発環境をユーザーに提供します。組み込み(エンベデッド)製品の価格(値段)・資料・サポートサービスついてはお問い合わせください。
AMD(旧Xilinx)とAlteraのFPGAに対応!
HiTech GlobalのFPGA評価ボード(FPGAボード)は、AMD(旧Xilinx) FPGA・Intel(Altera)FPGAに対応しており、ネットワーク、画像処理、医療機器、高速演算、ASIC/SOCプロトタイピングなど、幅広い用途で利用できます。FPGA評価ボード(FPGA board)はプロトタイピング、インターフェース評価、試作といった開発ボード、あるいは製品ボードとして使用できます。AMD(Xilinx) Virtex UltraScale、Kintex UltraScale、やインテル(アルテラ)Arria10、Stratix VなどのFPGAを搭載した高性能かつ高い柔軟性や拡張性を有する評価ボード(FPGAボード)は、さまざまなアプリケーション(プログラム)の開発に最適なプラットフォームです。
高い拡張性と柔軟性!
HiTech GlobalのFPGA評価ボード(FPGAボード)は、 AMD(旧Xilinx)とIntel(Altera)のFPGA評価ボード(FPGA board)に対応しているだけではなく、 FMCやZ-RAYといった様々なボードに使用できる互換性の高い拡張モジュールを使うことにより、FPGA評価ボード(FPGAボード)のインターフェースをモジュールベースで拡張することが可能。このような高い拡張性と柔軟性を持ったボードは、各種インターフェース評価、開発や試作などに最適です。また複数のFMCコネクタを搭載している評価ボード(FPGAボード)は、自作モジュールのキャリアボードとしても利用する用途にも適しています。
富士ソフトはHiTech Globalの国内販売店です。
HiTech Global製品を購入するなら、メーカーと連携したサポートが実現できる富士ソフトで! 富士ソフトだから実現できる、組み込み製品購入の万全サポート
HiTech Global社はAMD(旧Xilinx)のFPGAが搭載されたFPGA評価ボードを開発。FMC、Z-RAYなどの拡張モジュールを搭載することで、高い拡張性と柔軟性を実現できます。Virtex UltraScale, Kintex UltraScalなどのFPGAを実装した評価ボード(FPGA board)は、アプリケーション(プログラム)の開発に最適なプラットフォームです。
Intel(Altera)FPGAが搭載されたFPGA評価ボード。Intel(Altera)対応のFPGA評価ボードは、電子部品、回路、またはソフトウェアを評価が行えるだけでなく、高い拡張性と柔軟性を備えた多彩なモジュールが揃っています。
FMCケーブルは、ベースとなる複数のキャリアカードを合わせて2個のハイピンカウント(HPC)もしくはローピンカウント(LPC)のコネクタタイプで接続するために利用できます。キャリアボードとドーターボードの拡張接続のためにも利用できます。
FMC(FPGA Mezzanine Card)モジュールには、各種ネットワークインターフェース、SATA、RS485、16-bit ADC、16-bit DACなどがあり、HiTechGlobalのFPGA評価ボード(FPGAボード)に拡張コネクタケーブルで繋いで組み込みます。

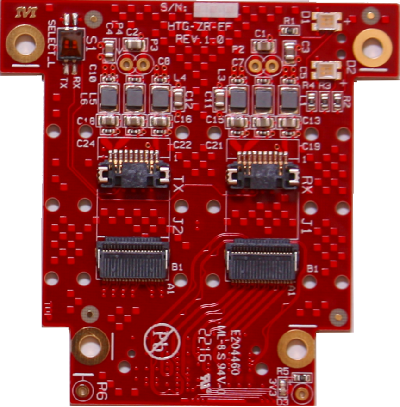

Z-RAYモジュールは、SamtecZ-RAYを使った高速バス用のモジュールです。Samtec Z-RAY拡張ポートは Altera Arria® 10 または AMD(Xilinx) Kintex™ / Virtex UltraScale™ を実装しているFPGA評価ボード(FPGAボード)で採用されています。

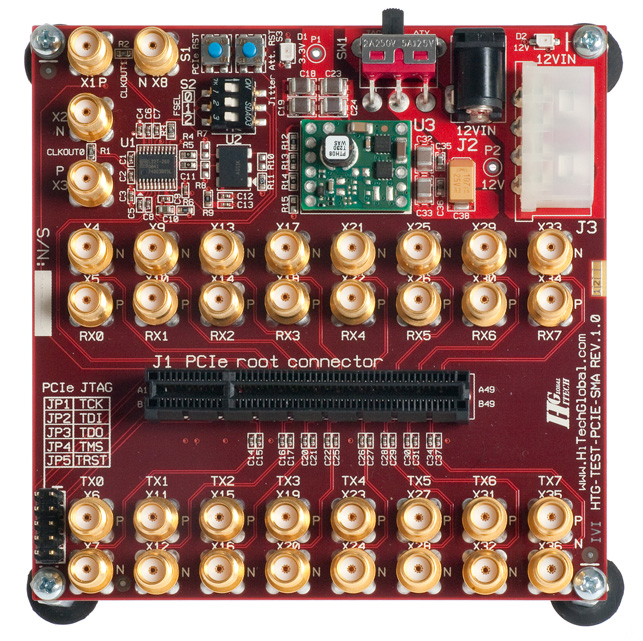

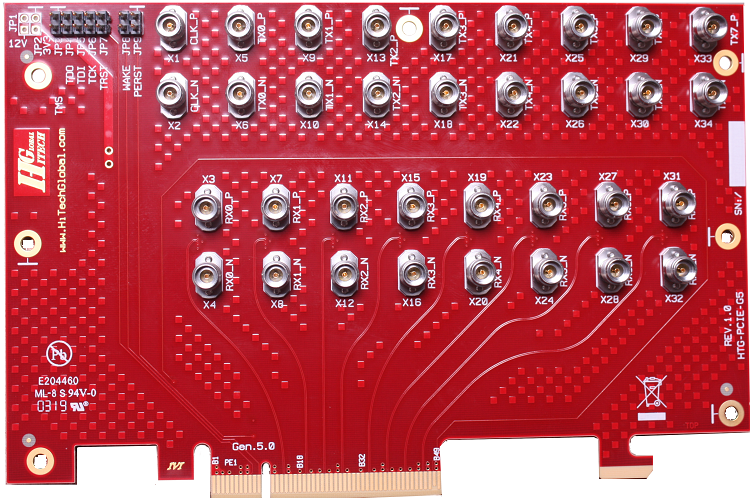

PCI Express SMA Breakout、SMA to SFP/SFP+変換モジュールなどの各種アクセサリ(部品)。HiTech Global社のボード開発に必要なAMD(旧Xilinx)製USBプログラミングケーブルなどの部品もお取り扱いしています。
ハードウェア仕様によって開発要素は様々です。想定される性能や回路規模、または外部とのインターフェースの種類や数などによって無数に広がってしまいます。 そこでFPGA評価ボードを使うことで、様々な回路構成や性能、または回路の規模などを何度でもVHDLやVerilog-HDLといった言語を使用してプログラミングし、実際のHWとして試して(比較して)みることができます。つまり、プログラミングによって、簡単にハードウェア構成の修正や変更などを随時行いながら最適な回路構成を決めていくことができます。また、各種インターフェースの評価も、FMCモジュールが使えるコネクタが付いていれば、使用するインターフェースのモジュールに付け変えることで各種様々なインターフェースの評価が可能になります。開発・評価段階での、これら高い自由度は、それぞれの条件で評価用の試作機を設計・製作することを考えれば、結果的には価格に大幅なメリットがあるだけでなく、短期間での開発・評価が同時に実現できるわけです。このように様々な種類のFPGAが選べて、かつ各種インターフェースのモジュールが使えるFPGA評価ボードは、開発・評価の価格において大きなメリットがあるというわけです。
FPGA評価ボードのメリットは、何度でも自由に回路構成を組むことができて、かつそれを高速で動作させることができるということです。しかし、目的によっては性能よりもコスト(価格)を抑えるデザインにしたいとか、その逆のとにかく高性能な回路構成を実現したいとか、様々な要求があります。また例えば、非常に高速なインターフェースが必要な場合や、低速だがとにかくたくさんのインターフェースが必要な場合もあるかもしれません。結局のところ、おすすめのFPGA評価ボードというのは、目的によって変わってきます。開発対象の仕様に沿ってインターフェースが対応できることや、全体的な回路規模を想定した上で適切なFPGAやインターフェースが使える評価ボードを選ぶということが選択肢の一つではないでしょうか?
製品名 :
HTG-K800
Xilinx Kintex® UltraScale™ Half-length PCI Express FPGA評価ボード
Xilinx Kintex® UltraScale™ FPGA KU060、KU085、KU115 FPGAに対応し、幅広い種類の拡張モジュールに対応するPCI Express FPGA開発ボード。高い性能と柔軟なハードウェアプラットフォーム構成を要求されるアプリケーションに最適な開発プラットフォームです。FMCモジュールとZ-RAYモジュールを挿し込むことにより、様々なインターフェースの拡張が可能。
HTG-K816
Xilinx Kintex® UltraScale™ Half Size PCI Express FPGA評価ボード
Xilinx Kintex® UltraScale™ KU035、KU040、KU060 FPGAに対応したハーフサイズの汎用PCI Expressフォームファクタの開発ボード。Z-RAYポートにはQSFP+、SFP+、あるいはFireFlyなど様々な通信モジュールを搭載することができます。
HTG-830
Xilinx Virtex® UltraScale™ / Kintex® UltraScale™ 開発プラットフォーム
Xilinx Virtex® UltraScale™ FPGA、またはXilinx Kintex® UltraScale™ FPGAを搭載することが可能で、さまざまなプログラマブルアプリケーションに対してゲート密度を幅広く選択できるFPGA開発ボード。Z-RAYおよびFMC+ / FMCの拡張コネクタにより、インターフェースを自在に組み合わせることができる柔軟性の高いアーキテクチャになっています。

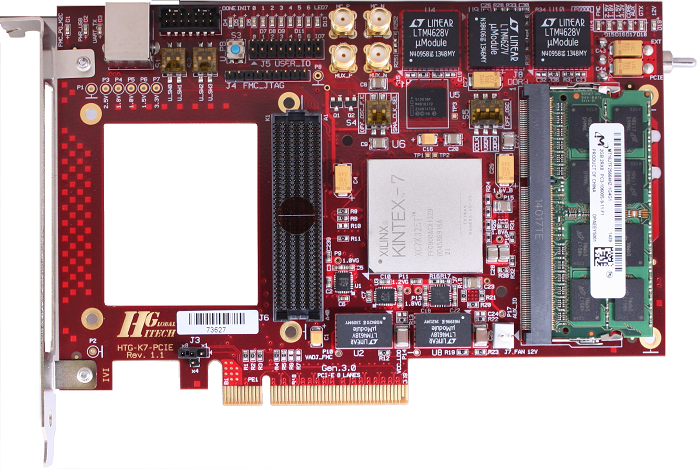

HTG-K700
Xilinx Kintex®-7 FPGA評価ボード
Xilinx Kintex®-7 K325T、K410T FPGAに対応したハーフサイズのPCI Expressフォームファクタの汎用FPGA開発ボード。フロントパネル側に配置されたFMCコネクタでインターフェースを拡張することができます。さまざまな種類のFPGAベースアプリケーションの製品開発に対応しています。
HTG-Z922
Xilinx ZYNQ® UltraScale+™ MPSoC PCI Express開発プラットフォーム
HTG-Z922プラットフォームは、ザイリンクスZYNQ UltraScale+のZU11-3, ZU19-2 or XQZU19EG (defense grade)を搭載しており、さまざまなプログラマブルアプリケーション向けに、大規模なFPGAゲート規模、幅広いI / O、及びDDR4メモリへのアクセスを提供します。
HTG-Z999
Xilinx Zynq® UltraScale+™ FMC プラットフォーム
HTG-Z999は、Xilinx Zynq® UltraScale+™ ZU6EG、9EG、または15EG FPGAのいずれかを搭載し、複数の拡張ポート、および独自のアーキテクチャを採用しています。Vita57.1またはVita57.4準拠のFPGAキャリアボード、またはスタンドアロンのホストモジュールとして、FPGAゲートサイズや処理性能を追加するドーターカードとして使用できます。

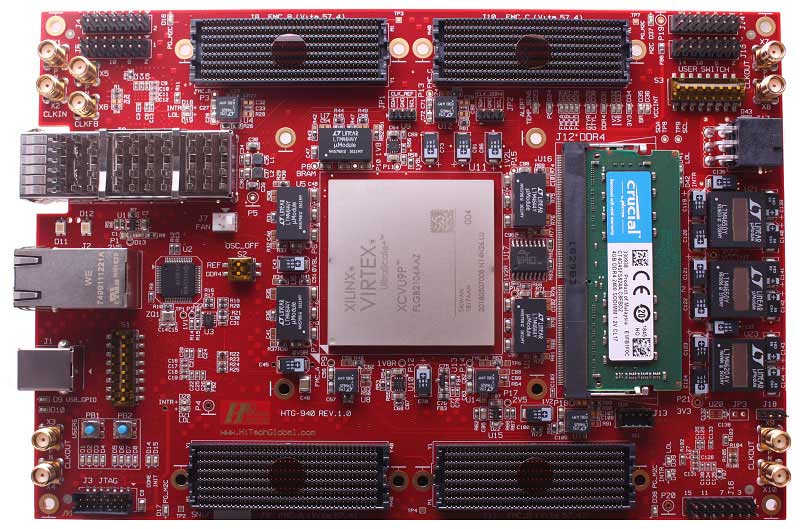

HTG-940
Virtex UltraScale+ ™ QUAD FMC+ 開発プラットフォーム
HTG-940プラットフォームはVirtex UltraScale+ VU9P、VU13P、またはUltraScale VU190 FPGAを搭載しており、さまざまなプログラマブルアプリケーション向けに、大規模なFPGAゲート規模、幅広いI / O、及びメモリへのアクセスを提供します。
HTG-ZRF16
X16 ADC/X16 DAC Xilinx Zynq® UltraScale+™ RFSoC 開発プラットフォーム
HTG-ZRF16はXilinx ZYNQ UltraScale+ RFSoC ZU29DRもしくはZR49DRを1個搭載した開発プラットフォームです。 さまざまなプログラマブルアプリケーション向けに、大規模なFPGAゲート規模、16個のADC/DACポート、拡張I/OポートおよびDDR4メモリへのアクセスを提供します。
ZU29DRモデルは、16個の12-bit ADC (2.058 GSPS)と、16個の14-bit DAC (6.554 GSPS)ポートをサポートしています。 ZU49DRモデルは、16個の14-bit ADC (2.5 GSPS)と、16個の14-bit DAC(10.0 GSPS)ポートをサポートしています。 ADCとDACポートは高性能なマイクロRfコネクタを介してサポートされています。
1個のVita 57.4準拠のHigh-Pin-Count FPGA Mezzanine Card (FMC+)と、豊富なドーターカードによって、簡単にさまざまなI/Fを機能拡張できます。 2個のオンボード100Gbps QSFP28コネクタは、アナログとデジタル変換と並行して高速なデータの処理を効率的に行うための光インターフェースを提供します。
1個の72-bit ECC DDR4 SODIMMソケットに対応しており、最大16GBのSDRAMメモリへのアクセスを提供しています。 プロセッサ側は最大で4GBのDDR4メモリに対応しています(現在は2GBで出荷されています)。 このボードは高性能なシリアルメモリ向けのHiTech Global 4GB Hybrid Memory Cube (HMC) FMC+モジュールもサポートしています。
HTG-ZRF8
Xilinx Zynq® UltraScale+™ RFSoC 開発プラットフォーム
ザイリンクスZYNQ UltraScale+ RFSoC ZU28DR、またはZU48DRを搭載しており、さまざまなプログラム可能なアプリケーション向けに、大きなFPGAゲート密度、8つのADC / DACポート、拡張可能なI / Oポート、およびDDR4メモリへのアクセスを提供します。

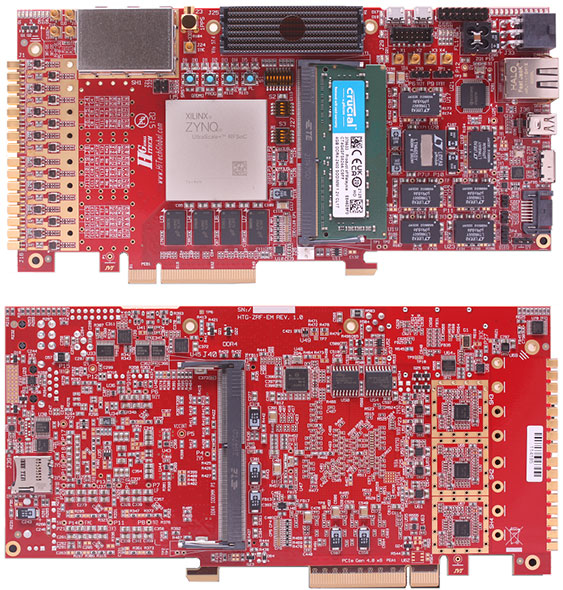

HTG-ZRF-EM
HTG-ZRF-EMは、ザイリンクスのZYNQ UltraScale+ RFSoC ZU28DRまたはZU48DRを1台搭載し、大規模なFPGAゲート密度、8個のADC/DACポート、拡張可能なI/Oポート、拡張DDR4メモリを備えており、さまざまなプログラマブル・アプリケーションに対応します。
HTG-K805
Xilinx Kintex® UltraScale™ FMC+(Vita57.4) PCIeプラットフォーム
HTG-K805は、Xilinx Kintex UltraScale XCKU085、または115 FPGAを搭載しております。 また、さまざまな拡張モジュールもサポートしており、柔軟なハードウェアプラットフォームが必要なアプリケーションに最適です。
アーキテクチャは、160個のシングルエンドI/Oと、16個の高速GTHシリアルトランシーバーを備えたVita57.4準拠のFPGAメザニンコネクタ(FMC +)を通じて、 高いレベルの汎用性を提供します。
HTG-K805は大量生産品向けとしても設計されており、短いターンアラウンドタイムでカスタマイズさせることが可能です。
HTG-937
Xilinx Virtex UltraScale+ VU37P / VU47P HBM開発ボード
Xilinx Virtex UltraScale+ VU37PまたはVU47Pを搭載したHTG-937は、大容量のFPGAゲート、8GB/16GBの 高帯域幅メモリ(HBM)、16GBの72ビットECC DDR4メモリ(最大96 GTY(30Gbps)シリアルトランシーバー)、x16 PCIe Gen3 / x8 PCIe Gen4エンドポイント、最大240の差動I / O、およびさまざまなアプリケーション用の3つのFMC拡張ポートへのアクセスを提供します。
HTG-K810
Xilinx Kintex®UltraScale™COM EXPRESS CPUカード
HTG-K810プラットフォームは、Xilinx Kintex UltraScale XCKU060、085、または115 FPGAおよびさまざまな拡張モジュールでサポートされており、高性能のザイリンクスFPGAプログラマビリティと柔軟なハードウェアプラットフォームを必要とするアプリケーションに最適です。
HTG-ZRF-HH
Xilinx Zynq®UltraScale+™RFSoCハーフサイズPCIExpress開発ボード
Xilinx ZYNQ UltraScale+ RFSoC ZU28DR、またはZU48DRを搭載しており、大きなFPGAゲート規模、x8 PCIE Express(Gen3 / 4)エンドポイント、最大8つのADC / DACポート(1つの拡張ポートを介して)、1つの拡張可能 I / Oポート(x8GTYおよびx25LVDS)と、さまざまなプログラマブルアプリケーション用の合計16GBのDDR4メモリへのアクセスを提供します。 また、Ethernet、USB 3.0、SATA、Display portへのアクセスも提供します。

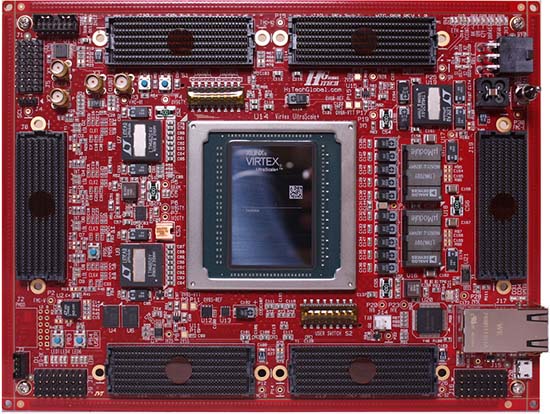

HTG-960
Xilinx Virtex® UltraScale+™ 開発プラットフォーム
HTG-960は、Xilinx Virtex® UltraScale+™ VU19Pを搭載し、大規模なFPGAゲートサイズ、幅広いI/O、およびメモリアクセスを様々なプログラマブル性が要求されるアプリケーション向けに提供します。

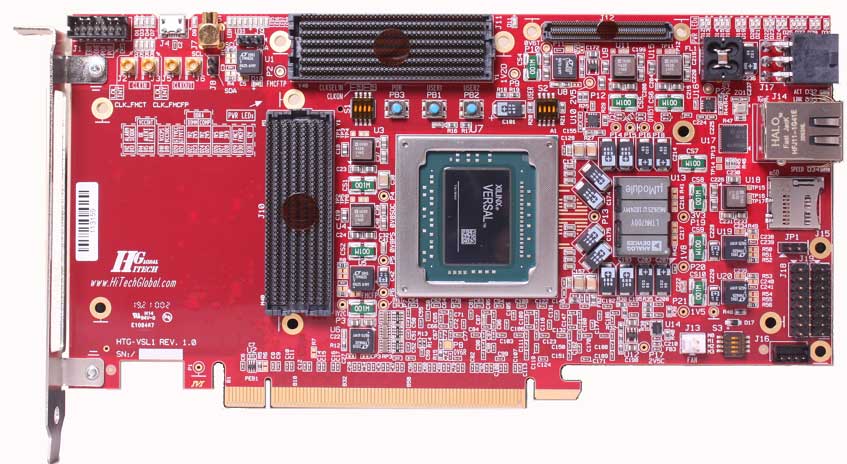

HTG-VSL1
HTG-VSL1プラットフォームは、Xilinx Versal XCVM1802 (Prime)またはXCVC1902 (AI) FPGAを1個搭載しており、大規模なFPGAゲート密度、PCIE Express Gen4接続(またはスタンドアロンで使用)、幅広いI/O、拡張可能なDDR4メモリを提供し、様々なプログラマブル・アプリケーションに対応します。

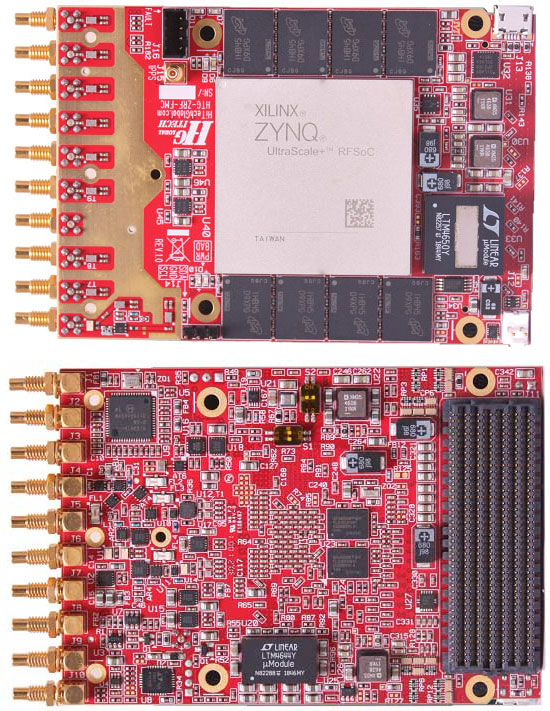

HTG-ZRF-FMC
HTG-ZRF-EMは、ザイリンクスのZYNQ UltraScale+ RFSoC ZU28DRまたはZU48DRを1台搭載し、大規模なFPGAゲート密度、8つのADC/DACポート、拡張可能なI/Oポート、拡張DDR4メモリを備えており、さまざまなプログラマブル・アプリケーションに対応します。

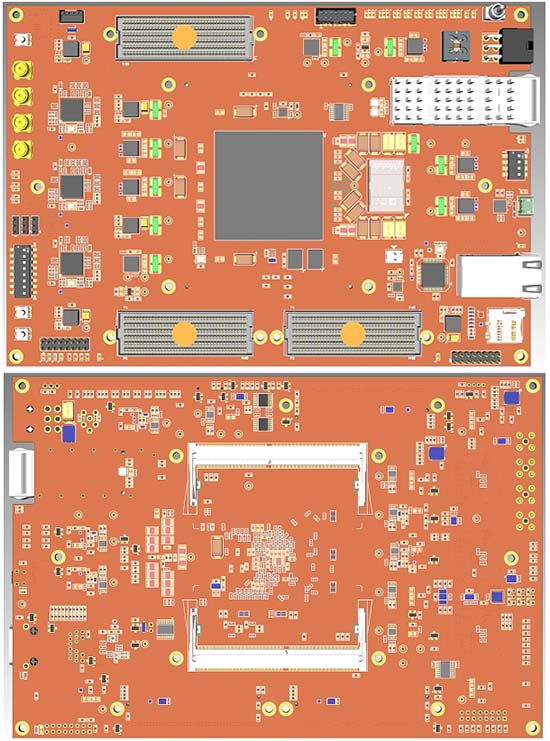

HTG-VSL300
HTG-VSL300プラットフォームは、Xilinx Versal XCVM1802 (Prime) または XCVC1902 (AI) FPGAを1個搭載し、大規模なFPGAゲート密度、様々なプログラマブル・アプリケーションに対応します。
HTG-VSL300のアーキテクチャは、Vita 57.4に準拠した2つのFMC+ポートとVita57.1に準拠した1つのFMCポートにより、簡単かつ多彩な機能拡張を可能にします。FMC+/FMCポートは、合計40個のGTYシリアルトランシーバーと362個のシングルエンドI/Oおよび72個のMIOへのアクセスを提供します。 HTG-VSL300プラットフォームは、2つのDDR4 SODIMMスロットをサポートし、64GBの72bit DDR4メモリにアクセスできます。また100GBのQSFP28ポート、Gigabit Ethernet、USBおよびMicro SDポートをサポートしています。
HTG-VSL5
HTG-VSL5プラットフォームは、Xilinx Versal VM2502 (Prime) または VP1202 (Premium) FPGAを1個搭載し、大規模なFPGAゲート密度、PCIE Express Gen5接続(またはスタンドアロンで使用)、幅広いI/Oと拡張可能なDDR4メモリを提供し、様々なプログラマブル・アプリケーションに対応します。

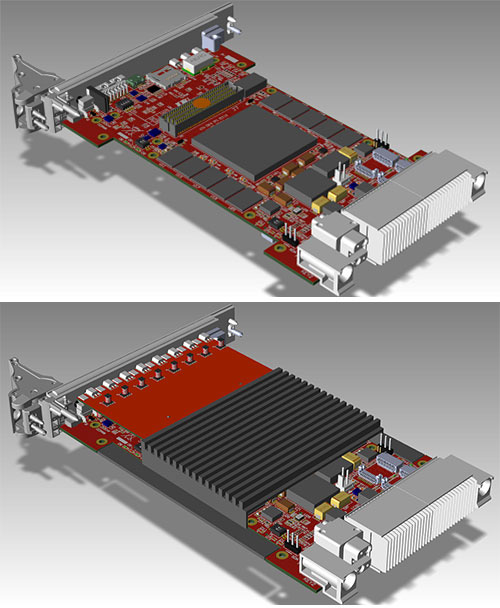

HTG-VPX-ZRF
Xilinx ZYNQ UltraScale+ RFSoC 3U VPX プラットフォーム
VPX-ZRFは、Xilinx ZYNQ UltraScale+ RFSoC ZU28DRまたはZU48DDRデバイスを搭載した3U VPXプラットフォームです。
HTG-950
Virtex UltraScale+ ™ VU19P PCI Express 開発プラットフォーム
HTG-950は、Xilinx Virtex UltraScale+ VU19P FPGAを搭載しており、さまざまなプログラマブルアプリケーション向けに、大規模なFPGAゲート規模、幅広いI/O、及びメモリへのアクセスを提供します。

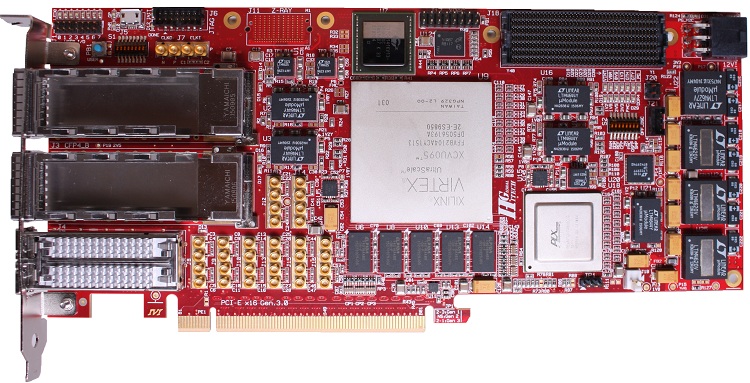

HTG-828
Xilinx Virtex® UltraScale™ 100GbpsネットワークFPGAカード
Xilinx Virtex® UltraScale™ VU080、VU095、VU125、VU160、VU190 FPGAに対応した100Gbpsネットワーク対応のFPGA開発ボード。Vita57準拠FMCポートと高性能なZ-RAYポートを使用して機能を追加することも可能です。
HTG-703
Xilinx Virtex®-7 PCIe Gen3 / 100Gbpsネットワークプラットフォーム
Xilinx Virtex®-7 X415T、X690Tを搭載したFPGA開発ボード。10G/40G/100G光周辺機器、高速拡張コネクタ、高密度メモリー、広帯域PCインターフェースへのアクセスが要求される高性能FPGA開発に理想的なプラットフォームです。

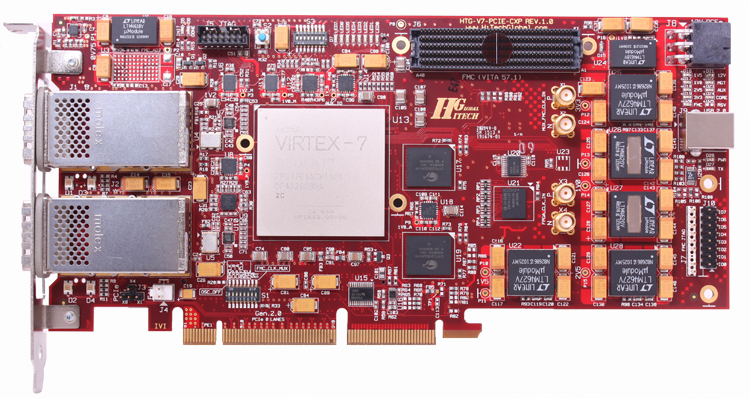

HTG-710
Xilinx Virtex®-7 PCIe / デュアルCXPネットワーキングプラットフォーム
Xilinx Virtex®-7 V2000T、V585、X690T FPGAを搭載。CXPポートを装備し、100Gbpsを超えるマルチポートデータ転送が要求されるハイエンドネットワークアプリケーションに最適なFPGA開発ボードです。またASIC/SOCプロトタイピング、High Performance Computing、ハイエンド画像処理、PCI Express Gen2/Gen3開発および汎用FPGA開発にも最適です。低コストでさまざまなアプリケーションに対してボードの機能を拡張できます。

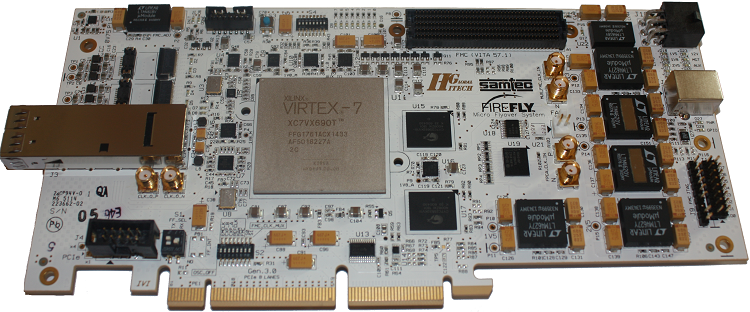

HTG-712
Xilinx Virtex®-7 PCI Express / FireFlyネットワーキングプラットフォーム
Xilinx Virtex®-7 V2000T、V585T、X690Tに対応。120Gbpsを超えるデータ転送にも対応するハイエンドネットワークFPGA開発ボード。12個の送信/受信シリアルポートを使ったSamtec FireFly Micro Flyover Systemがサポートされており、ボックス内部での高速なインターコネクトシステムの構築と柔軟性のある設計に最適です。PCI Express Gen2/Gen3はハードコードされたコントローラによってサポートされています。

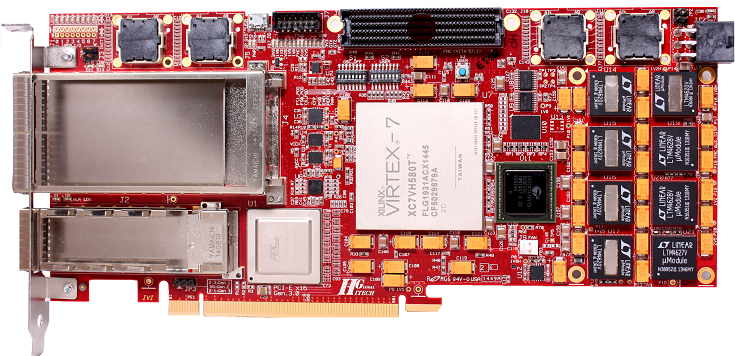

HTG-728
Xilinx Virtex®-7 PCIe Gen3 x16 / 100Gbpsネットワークインターフェース
Xilinx Virtex®-7 H580Tが搭載されたPCI Express Gen3 16レーン対応の100GbpsネットワークFPGA開発ボード。密度・バンド幅、ボードおよびシステムレベルインターコネクトにおいて設計の柔軟性を実現するAvago MiniPOD組み込み光トランスミッター/レ(x2)に対応。12 TX / 24RXレーンを使用する各ポートは総帯域幅が120Gbpsに達します。

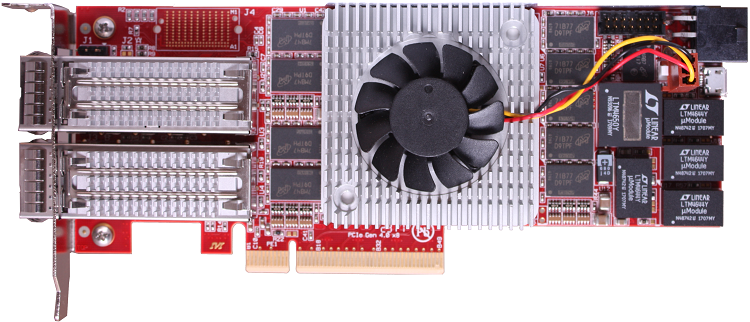

HTG-910
Xilinx Virtex® UltraScale+™ Low-Profile PCI Express 開発プラットフォーム
HTG-910は、Xilinx Virtex® UltraScale+™ VU5P、VU9P、VU13P、またはUltraScale VU190 FPGAのいずれかを搭載したロープロファイル対応のネットワークカードです。
HTG-9200
Xilinx Virtex® UltraScale+™ Optical Networking 開発プラットフォーム
Xilinx Virtex® UltraScale+™ VU13P、VU9P、またはUltraScale VU190(B2104パッケージ)を搭載したHTG-9200開発プラットフォームは、複数のQSFP28(100Gまたは40G)ポートとDDR4メモリリソースを必要とするハイエンドの光ネットワークアプリケーションに最適です。
HTG-840
Xilinx Virtex® UltraScale™ 開発プラットフォーム
現状のXilinx Virtex® UltraScale™ FPGAで最大のロジックセル数を有するXilinx Virtex® UltraScale™ VU440に対応したPCIeフォームファクタのFPGA開発ボード。ASIC / SoCのプロトタイピングやエミュレーションなどに最適なプラットフォームです。
HTG-700
Xilinx Virtex®-7 汎用FPGA開発 / ASIC / SoC開発 PCI Expressボード
Xilinx Virtex®-7 FPGAを搭載した汎用のFPGA開発ボード。搭載できるFPGAはXilinx Virtex®-7のV585T、VX690T、V2000Tと幅広く対応しています。汎用のFPGA開発ボード、ASIC / SoCプロトタイピングのプラットフォームなどさまざまな用途に対応します。FMC(最大3つ)によりインターフェースを拡張することができます。

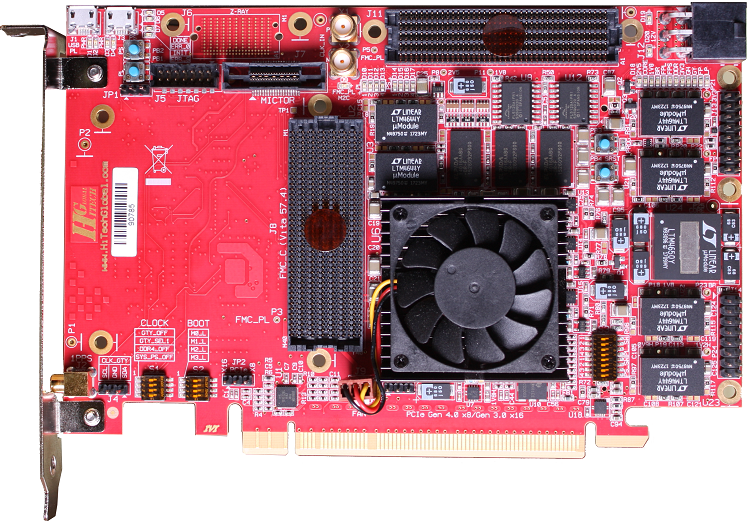

HTG-Z920
Xilinx Zynq® UltraScale+™ MPSoC PCI Express 開発プラットフォーム
HTG-Z920は、Xilinx ZYNQ® UltraScale+™ ZU11-2、ZU17-2、ZU19-2、またはZU19-1 FPGAのいずれかを搭載し、大規模なFPGAゲートサイズ、幅広いI/O、また拡張可能なDDR4メモリへのアクセスを提供するFPGAボードです。
HTG-930
Xilinx Virtex® UltraScale+™ PCI Express 開発プラットフォーム
HTG-930は、Xilinx Virtex® UltraScale+™ VU9P、VU13P、またはUltraScale VU190 FPGAのいずれかを搭載し、大規模なFPGAゲートサイズ、幅広いI/O、また様々なプログラマブル性が要求されるアプリケーションへのメモリアクセスを提供します。

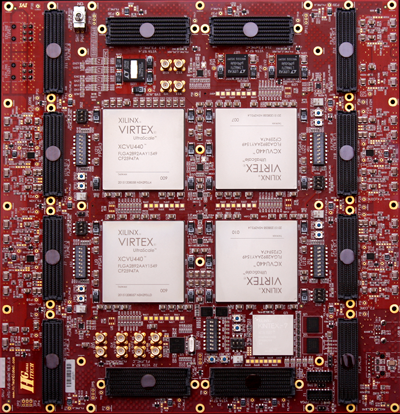

HTG-847
Xilinx Virtex® UltraScale™ ASIC / SoCエミュレーションプラットフォーム
市場で最大密度のFPGAを4つ搭載した、ASIC / SoCのエミュレーションとプロトタイピングに最適なプラットフォーム。FPGA select I/Oバンク x3とシリアルトランシーバ x1を使用することで、各FPGA間で広い通信バスを使うことが可能です。また、搭載されたFMCコネクタにより、異なる規格や周辺機器をサポートする機能の拡張を可能にしました。

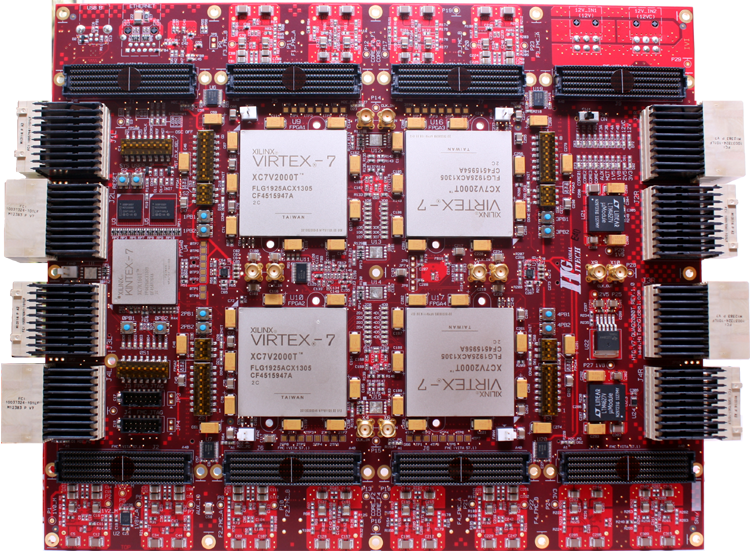

HTG-747
Xilinx Virtex®-7 Quad V2000T ASICエミュレーション/プロトタイピングボード
HTG-747はXilinx Virtex®-7 V2000T FPGAを4つ搭載した、ASIC/SOCのエミュレーションとプロトタイピングに理想的なプラットフォームです。3つのFPGA select I/Oバンクと、1つの4シリアルトランシーバが使用することにより、各FPGA間で幅広い通信バスを使うことができます。 各FPGAのI/Oバンクは、2つのHigh Pin Count(HPC)FMCコネクタと、1つのboard to boardコネクタにも接続されています。 この構成により、ボードのデイジーチェーン接続での拡張が可能です。 さらに、HTG-747は最大4つまでのV7-FMCモジュール(HTG-777)のホストとして動作することが可能で、FPGAシステムの大規模クラスタを提供します。

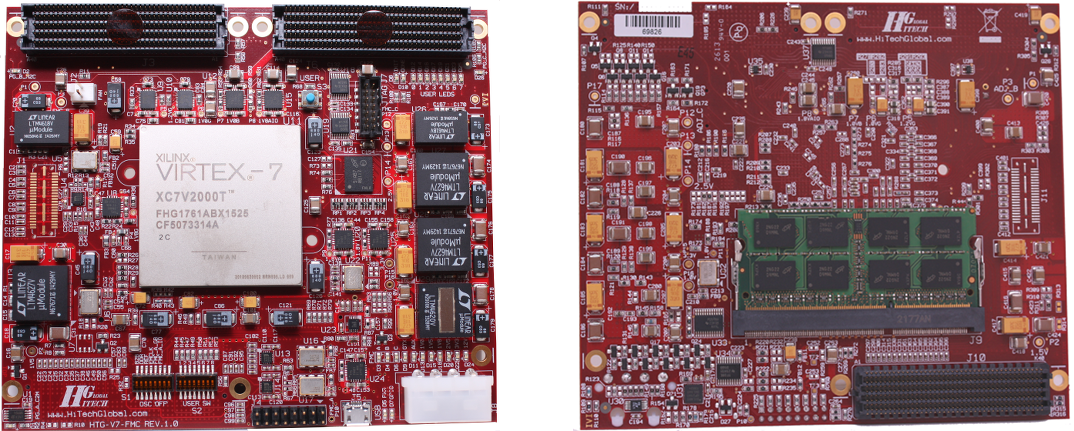

HTG-777
Xilinx Virtex®-7 FPGA拡張FMCモジュール
Xilinx Virtex®-7 V2000T、X690T、V585T FPGAに対応した小型のFPGA開発ボード。大規模ロジックやメモリが求められるFPGA開発に適しています。単独のFPGAボードとしての使用だけでなく、同じカードを複数枚積み重ねたり、他のFPGAボードにFMCドーターカードとして接続できるように設計されています。
HTG-Z100
Xilinx Zynq® SoC搭載ネットワークカード
市場で最大密度のFPGAを4つ搭載した、ASIC / SoCのエミュレーションとプロトタイピングに最適なXilinx Zynq SoCを搭載したFPGA評価ボード。FPGA select I/Oバンク x3とシリアルトランシーバ x1を使用することで、各FPGA間で広い通信バスを使うことが可能です。また、搭載されたFMCコネクタにより、異なる規格や周辺機器をサポートする機能の拡張を可能にしました。
HTG-9100
Xilinx Virtex® UltraScale™ マルチ100Gbps 光ネットワークプラットフォーム
Xilinx Virtex® UltraScale™ VU095、VU160、VU190に対応した100Gbps通信ネットワーク向けの開発ボード。複数の100Gbpsポートと大容量DDR4メモリが必要なハイエンド光ネットワークアプリケーションに理想的なプラットフォームです。
HTG-707
Xilinx Virtex®-7 光インターフェース(10/40/100Gbps)FPGAプラットフォーム
Xilinx Virtex®-7 X485T、X690T、V2000T FPGAに対応し、10/40/100Gbpsサブシステムの構築に必要なもっとも基本的な機能ブロックを提供する開発プラットフォーム。

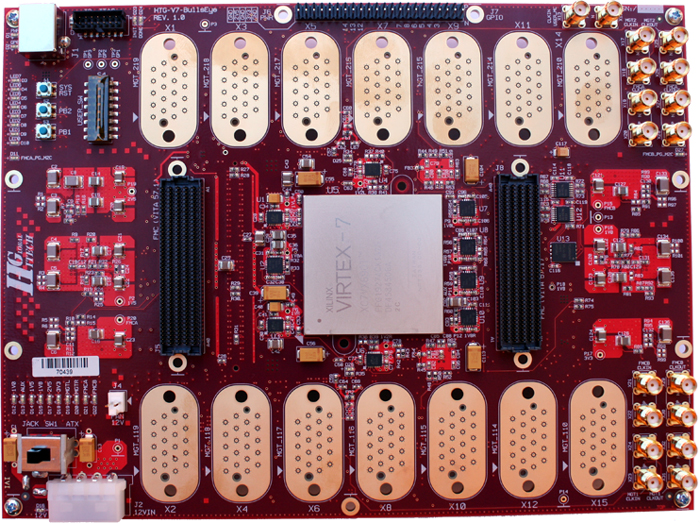

HTG-756
Xilinx Virtex®-7 GTX/GTH Serial Transceiver Characterization 開発プラットフォーム
HTG-756は、オンボードのVirtex®-7 V485T/550T/690T FPGAの最大76 GTX(12.5Gbps)またはGTH(13.1Gbps)シリアルトランシーバの特性評価および測定に理想的なプラットフォームです。
HTG-A100
Altera Arria® 10 開発プラットフォーム
Altera Arria 10 FPGA搭載の拡張性の高いPCIe FPGA開発ボード。Altera Arria® 10GX570、GX660、GX900、GX1150 FPGAおよび様々な拡張モジュールに対応しています。
HTG-S510
Altera Stratix® V PCI Expressネットワーキングカード
Altera Stratix® V 5SGXA5、5SGXA7、5SGXA9、5SGXAB FPGAに対応したプラットフォーム。高性能ネットワークアプリケーション向けに設計されており、多彩なポートを搭載しているため拡張性の高いプラットフォームです。

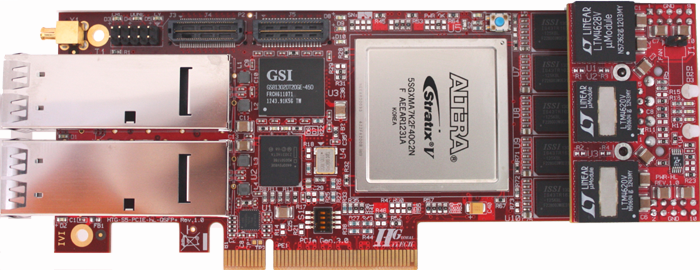

HTG-S500
Altera Stratix® V 搭載2ポートQSFP+ハーフサイズPCIeネットワークカード
Altera Stratix® V 5SGXA5、5SGXA7、5SGXA9、5SGXAB FPGAに対応したハーフサイズのPCI Expressプラットフォーム。データセンターなど広帯域かつ低レイテンシのデータの処理が要求されるネットワーク環境での用途に最適です。

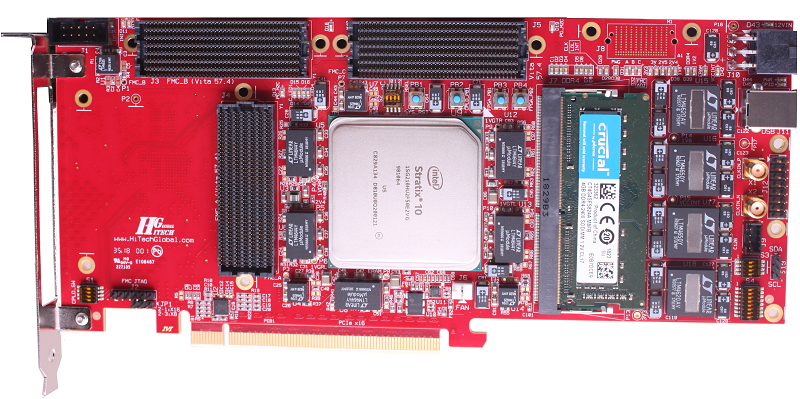

HTG-STX10
Intel® Stratix® 10 開発プラットフォーム
Intel® Stratix® 10 GX/SX 1650、2100、2500、または2800 FPGAを搭載しており、幅広いFPGAゲート密度、I/O、さまざまなプログラマブル・アプリケーション用のメモリへのアクセスを提供します。

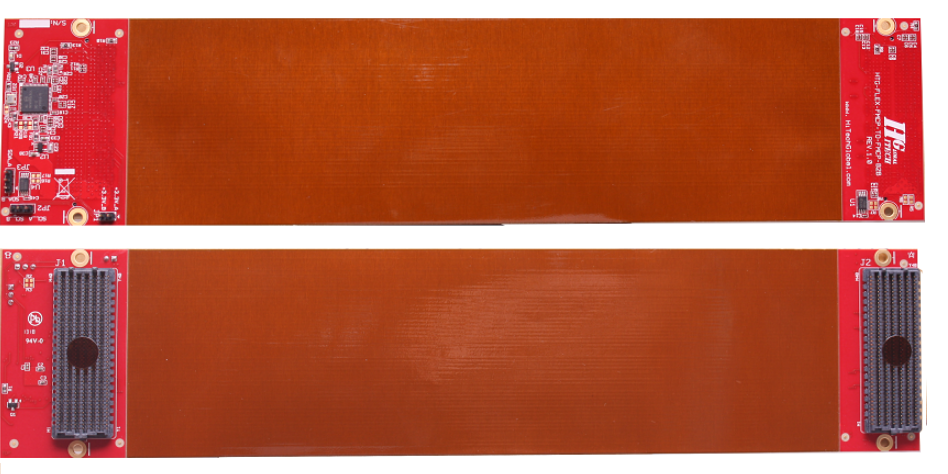

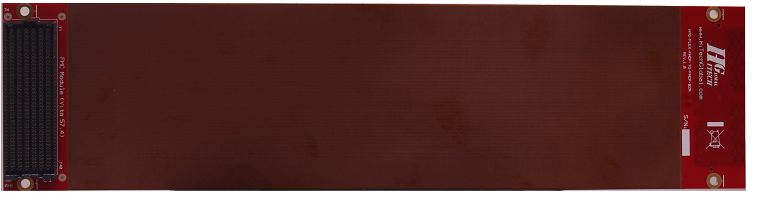

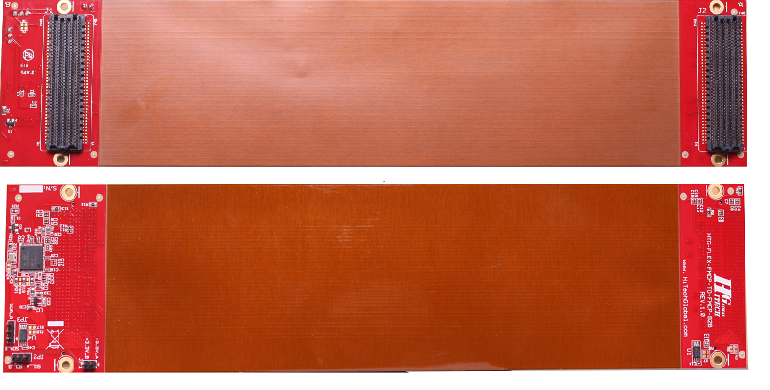

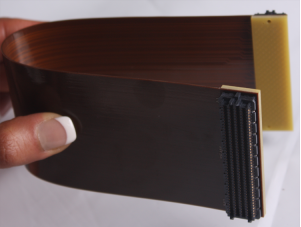

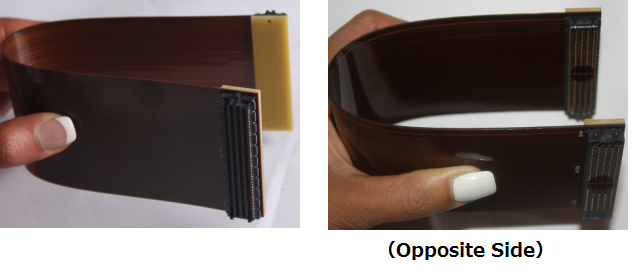

FMCケーブル(Vita57.1):FPGAボードとドーターカード間接続(Tx ⇔ Tx / Rx ⇔ Rx)
FMC flexケーブルは、2つのVita 57.1 FMCコネクタのFPGAキャリアボードとドーターカード間を接続します。 シリアルトランシーバの接続に関してはTx ⇔ Tx / Rx ⇔ Rx でストレート接続されます。
FMC+ケーブル(Vita57.4):FPGAボードとドーターカード間接続(Tx ⇔ Tx / Rx ⇔ Rx)
FMC+ flexケーブルは、2つのVita 57.4 FMC+コネクタのFPGAキャリアボードとドーターカード間を接続します。 シリアルトランシーバの接続に関してはTx ⇔ Tx / Rx ⇔ Rx でストレート接続されます。
FMCケーブル(Vita57.1):FPGAボード間接続(Tx ⇔ Tx / Rx ⇔ Rx)
FMC flexケーブルは、2つのVita 57.1 FMCコネクタのFPGAキャリアボードとFPGAキャリアボード間を接続します。シリアルトランシーバの接続に関してはTx ⇔ Tx / Rx ⇔ Rx でストレート接続されます。
FMCケーブル(Vita57.1):FPGAボード間接続(Tx ⇔ Rx)
FMC flexケーブルは、2つのVita 57.1 FMCコネクタのFPGAキャリアボードとFPGAキャリアボード間を接続します。シリアルトランシーバの接続に関してはTx ⇒ Rx、Rx ⇒ Tx でクロス接続されます。
FMC+ケーブル(Vita57.4):FPGAボード間接続(Tx ⇔ Rx)
FMC+ flexケーブルは、2つのVita 57.4 FMC+コネクタのFPGAキャリアボードとFPGAキャリアボード間を接続します。シリアルトランシーバの接続に関してはTx ⇒ Rx、Rx ⇒ Tx でクロス接続されます。

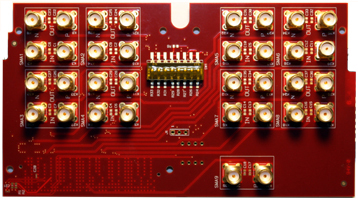

HTG-FMC-X8SMA
8ポートSMAダブルサイズFMCモジュール
32ポートのSMAコネクタ(32ポート)を経由して8ポートのSMAをサポートするダブルサイズのFMCドーターカード。FPGAキャリアボードのシリアルトランシーバーへのリファレンスクロックは、外部パルスジェネレーターのためのペアのSMAコネクタのペアだけでなく、モジュール側のスーパークロックを経由して供給されます。

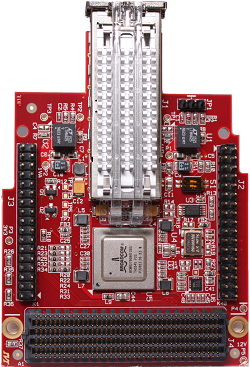

HTG-FMC-GB-QSFP28
QSFP28 (100G) Gearbox/Re-timer FMCモジュール
Ethernetおよび光伝達網(OTN)との「マルチプレックスおよびデマルチプレックス(多重/逆多重)」の4個の25Gpbsチャンネル「から」/「へ」10個の10Gbpsチャンネルを実現するBroadcom社製100Gbps Gearbox PHY(BCM82790)を搭載。
1ポートの全二重100GbEをサポートし、QSFP28ラインカードアプリケーションのための100G-BASE CR4/SR4/LR4に適合している。100GbE Ethernetサポートは、CL92 transmit trainingとCL73 auto negotiationだけでなくCL91 RS FECも含まれる。

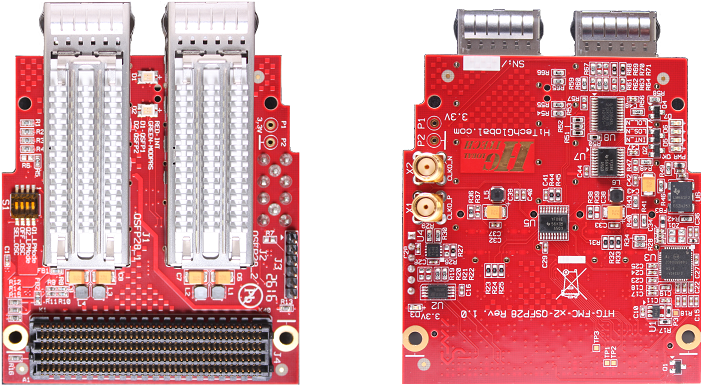

HTG-FMC-X2QSFP28
2ポートQSFP28(2x100G) FMCモジュール
2ポートのQSFP28(100G)と、高性能・低ジッターSilicon Labs社製のプログラマブルクロックをサポート。各QSFP28ポートはVita57準拠のFPGAキャリアボードにある4つのマルチギガビットシリアルトランシーバーに直接接続させます。

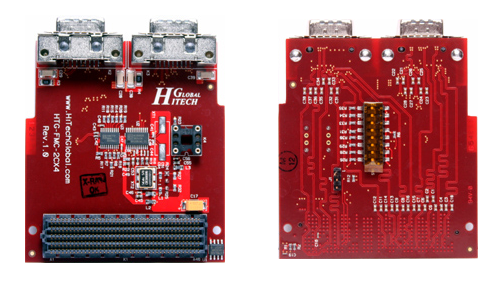

HTG-FMC-2CX4
2-Port CX4搭載 FMCモジュール
このモジュールは、2つのCX4ポート(合計8シリアルトランシーバへのインターフェース)を搭載したFMCドーターカードです。キャリアボードのシリアルトランシーバに対するリファレンスクロックは、モジュールのスーパークロックを介して提供されます。

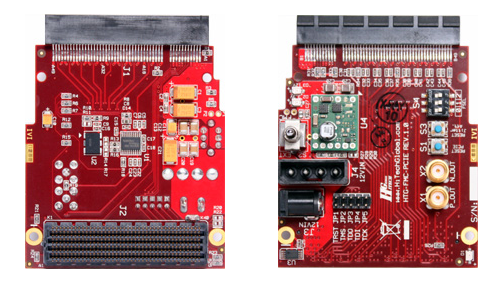

HTG-FMC-PCIE-RC
X8 PCI Express Gen1/2/3 Root FMCモジュール
このモジュールは、PCI Express Root Complex 8レーン(合計8個のシリアルトランシーバへのインターフェイス)をサポートするFMCドータカードです。キャリアボードのシリアルトランシーバのリファレンスクロックは、モジュールのスーパークロックを介して供給されます。
HTG-FMC-RS485
42チャンネル RS485/RS422 FMCモジュール
このモジュールは、42差動チャネルを提供しており、2つのオプションがあります。使用するFPGAに応じてオプションを選択することができます。

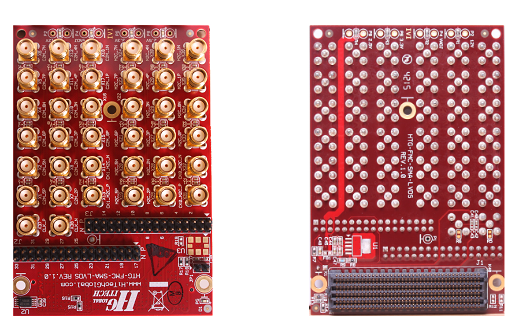

HTG-FMC-SMA-LVDS
8ポートSMA/34差動ペアFMCモジュール
このボジュールは、32個のSMAコネクタ(18GHz)を介して、ホストFPGAのシリアルトランシーバへのアクセスと、スタンダードピンヘッダを介した34組の差動信号(or 68シングルエンド信号)へのアクセスを提供します。

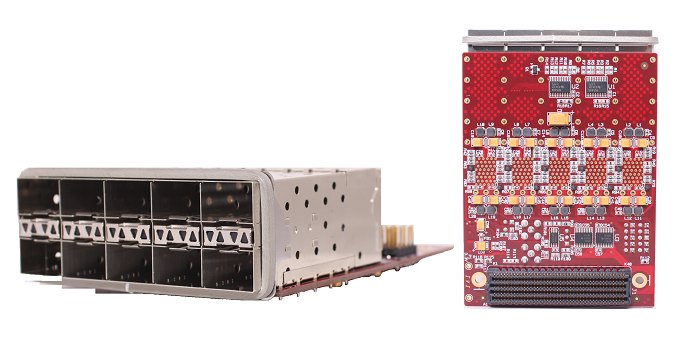

HTG-FMC-X10SFP+
10ポートSFP+(10G)FMCモジュール
このモジュールでは10個のSFP/SFP+ポートと、高性能で低ジッターなSilicon Labs社Programmable Si570 oscillator(デフォルト周波数156.25MHz)がサポートされています。

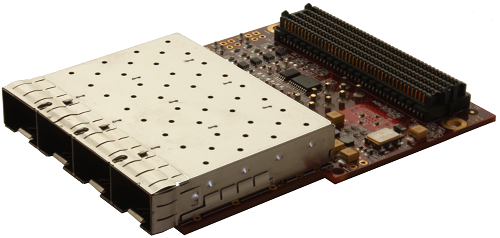

HTG-FMC-X4SFP+
4ポートSFP+ FMCモジュール
このモジュールは、4個のSFP/SFP+ポートと、高性能で低ジッタなSilicon Labsのプログラマブルクロック(default=156.25MHz)に対応しています。
HTG-FMC-SFP-PLUS
外部10G PHY 2ポートSFP+ FMCモジュール
このモジュールは、2つのSFP+コネクタ、2つの10Gbps物理層トランシーバ(Broadcom AEL2005)を搭載し、full PCS、PMA、XGXS sub-layer、オンボードクロック、FMCコネクタを備えています。
HTG-FMC-X2QSFP+
2ポートQSFP+ (40G or 56G) FMCモジュール
このモジュールは、2つのQSFP/QSFP+ポートと、高性能で低ジッターなSilicon Labs社プログラマブルクロック(default=156.25MHz)が搭載されています。
HTG-FMC-SFP-OC-E
10G/40G Ethernet FMCモジュール
このモジュールは、Gigabit Ethernetアプリケーションに対応する1つのQSFP+(40G)と、2つのSFP+(10G)ポートへアクセスすることができます。
HTG-FMC-X24MSMP
24ポート Mini SMP / GPPO FMC+モジュール
このモジュールはVita 57.4準拠のFPGAキャリアカードの高速シリアルトランシーバ(30.5Gbps)にアクセスするために設計されています。
HTG-FMC-ADS54-4
16ビットADC / DAC FMCモジュール
HTG-FMC-DAC39-IQ4
HTG-FMC-DAC39-IQ2

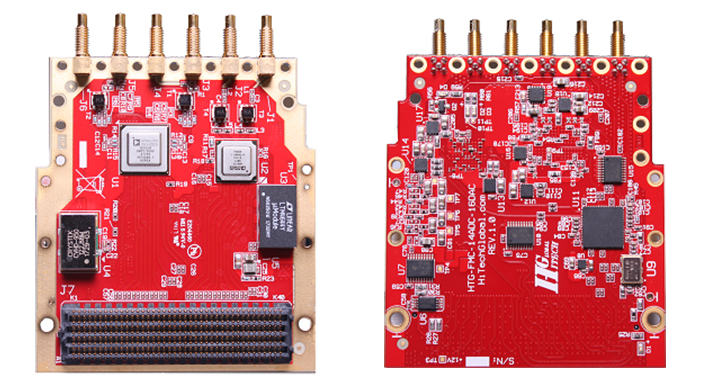

HTG-FMC-14ADC-16DAC
デュアル14ビットADC(3GSPS)/デュアル16ビットDAC(12.6GSPS) FMCモジュール(Vita57.1)
このVita57.1/ JESD204B準拠のFMCモジュールは、アナログ・デバイスのAD9208(デュアル14ビットADC @ 3GSPS)、AD9172(デュアル16ビットDAC @ 12.6GSPS)、およびHMC7044アッテネータによって駆動します。
HTG-FMC-QUAD-14ADC
QUAD14ビットADC(3GSPS)FMC +モジュール(Vita57.4)
このVita57.4 / JESD204Bに準拠したFMC +モジュールは、2つのアナログ・デバイスのAD9208(デュアル14ビットADC @ 3GSPS)とHMC7044アッテネータによって駆動します。

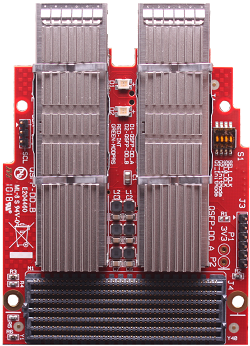

HTG-FMC-X2QSFP-DD
2ポートQSFP-DD(Double Density)FMC +(Vita57.4)モジュール - 2x200Gbps/2X400Gbps
このVita57.4準拠のFMC +モジュールは、2つのQSFP-DD(Double Densit)ポートへのアクセスを提供します。 各ポートは、200Gbps(25Gbpsで動作する8つのシリアルトランシーバを介して)または400Gbps(50Gbpsで動作する8つのシリアルトランシーバを介して)のデータレートをサポートします。

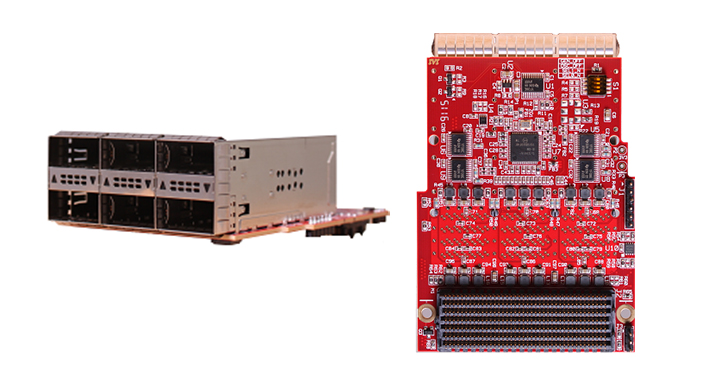

HTG-FMC-X6QSFP28
6ポートQSFP28(6x100G)/ QSFP +(6x40Gまたは6x56G)FMC +モジュール(Vita57.4)
このVita57.4準拠のFMC +モジュールは、6つのQSFP28(100G)または6つのQSFP +(40G/56G)ポートとロージッタプログラマブルクロックジェネレータによってサポートされています。

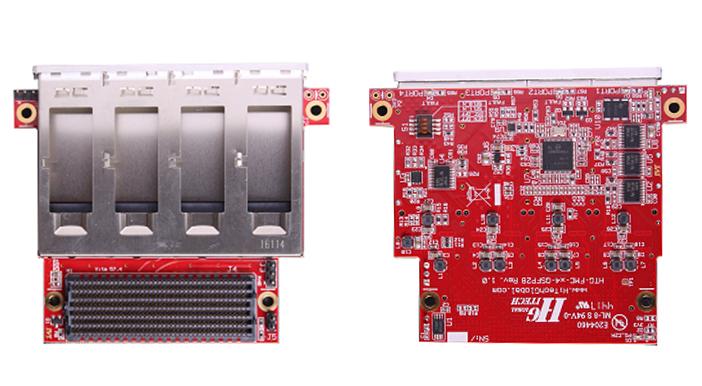

HTG-FMC-X4QSFP28
4ポートQSFP28(4x100G)/ QSFP +(4x40Gまたは2x56G)FMC +モジュール(Vita57.4)
このVita57.4準拠のFMC +モジュールは、4つのQSFP28(100G)または4つのQSFP +(40G / 56G)ポートと1つの超低ジッタ(90 fs rms) 、CML、およびHCSL)によってサポートされ、ホストFPGAのシリアルトランシーバにフレキシブルなクロック(LVDS、LVPECL、LVCMOS)を提供します。

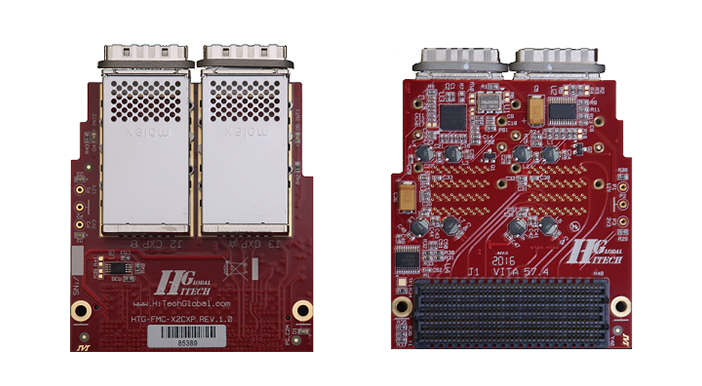

HTG-FMC-X2CXP
120G(12x10G)/ 150G(12x12.5G)/ 100G(10x10G)CXP FMC +モジュール(Vita57.4)
このFMC +モジュールは、FPGAキャリアボードから12本のTx / Rxラインを介して12x10G、12x12.5G、または10x10Gアプリケーション用の2つのCXPポートへのアクセスを提供します。

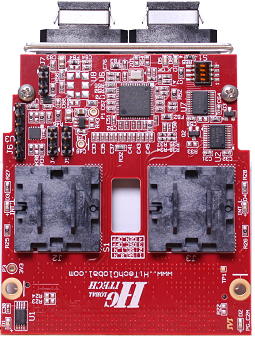

HTG-FMC-600G
600Gig Leap® オンボードトランシーバFMC +モジュール(Vita57.4)
FMC-LEAPは、2つのAmphenol / FCI 300Gig Leap® オンボードトランシーバポートと超低ジッタプログラマブルクロックジェネレータによってサポートされるVita57.4準拠のFMC +モジュールです。

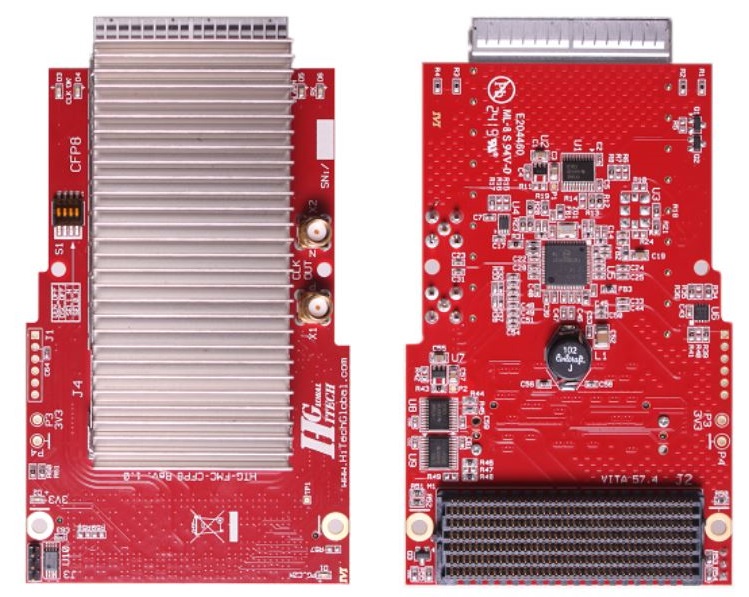

HTG-FMC-CFP8
400GIG CFP8(16x25G)FMCモジュール(Vita57.4)
FMC-CFP8モジュールは、Vita57.4準拠のFPGAキャリアボードで利用可能な16x25G(CDAUI-16)シリアルトランシーバを介して1つの400GIGポートへのアクセスを提供します。

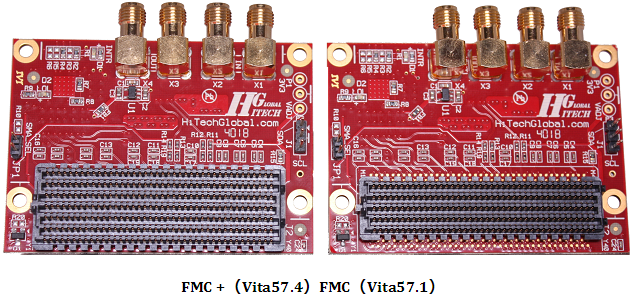

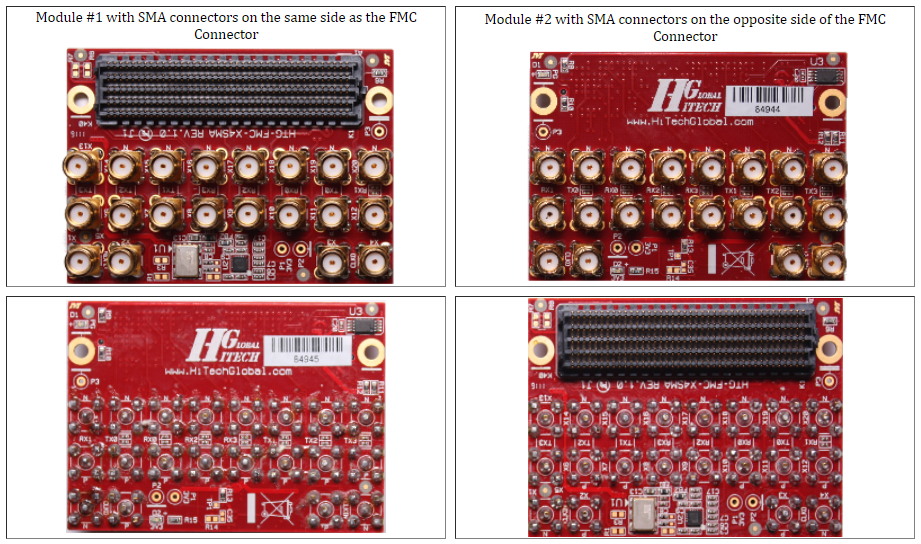

HTG-FMC-X4SMA
4ポート SMA FMCモジュール (Vita57.1) ※1セットでの提供
FMCはVITA(Vita57.1)で規格された標準的なメザニンモジュール(ボード)です。この規格では、メザニンボードを介してIEEE 1101規格に準拠したフォームファクタカードのフロントパネルI/Oを構成します。
HTG-FMC-USB
3ポート USB3.0 SuperSpeed FMCモジュール (Vita 57.1)
3ポート USB3.0 SuperSpeed FMCモジュールはUAB3.0を3ポート搭載しています。1つのポートはシリアルトランシーバを介してFPGAキャリアカードに直接接続され、他の2つのポートはTexas Instrument TUSB1310A トランシーバを介して直接接続されます。

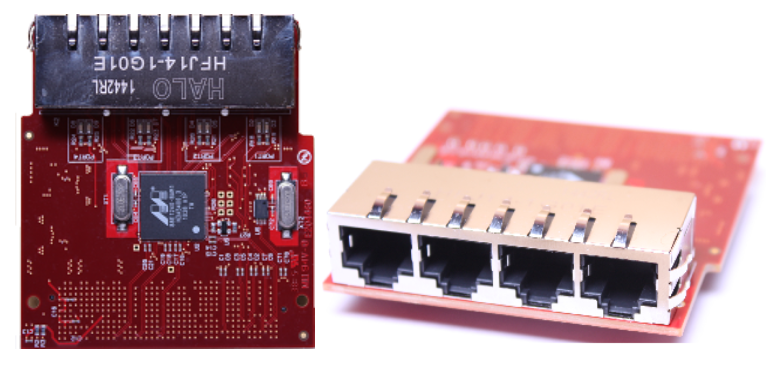

HTG-FMC-4R45-SGMII
RJ45 Gigabit Ethernet FMCモジュール (Vita57.1)
RJ45 Gigabit Ethernet FMCモジュール (Vita57.1準拠)は、4つの独立したギガビットイーサネットトランシーバを備えたMarvell社 Marvel Alaska® Quad familyのシングルチップデバイス(88E1240-A0-BAM1C000)を通して4個のRJ45コネクタへのアクセスをサポート。

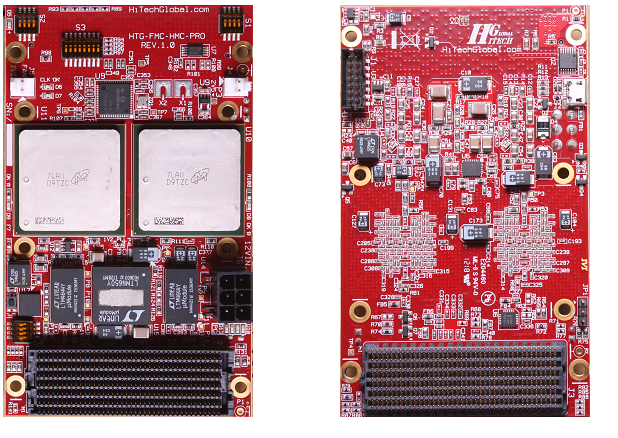

HTG-FMC-HMC-4G
Hybrid Memory Cube (HMC) FMCモジュール (Vita57.4)

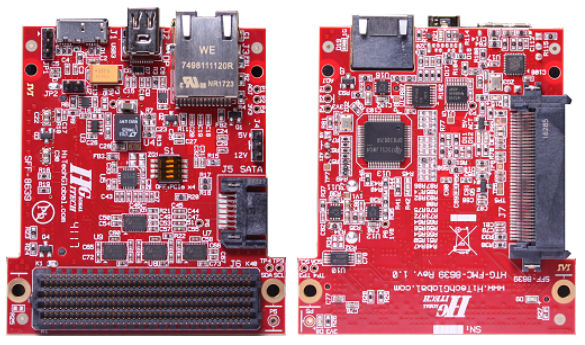

HTG-FMC-SFF-8639
U.2(SFF-8639)対応 Display Port / SATA / USB / Ethernetインターフェース FMCモジュール (Vita57.1)

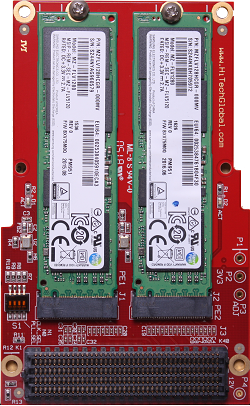

HTG-FMC-M2X2
Dual M.2 (M Key) SSD FMCモジュール (Vita57.1)
本FMCモジュール(Vita57.1準拠)は、2つのM.2ソケット(M Key)と低ジッタのプログラマブルクロックジェネレータに対応。 さまざまな業界標準のSSDモジュールをサポートしています。

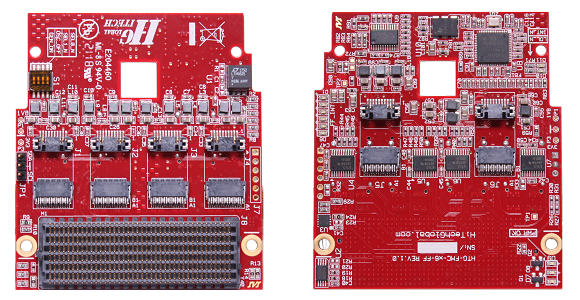

HTG-FMC-X6FF
6ポートSamtec FireFly(6x100G) FMC+モジュール (Vita57.4)
HTG-FMC-X6FFは、6個のSamtec FireFlyポート(6x100G)と1個の超低ジッタプログラマブルクロックジェネレータに対応したVita57.4準拠のFMC+モジュールです。
デバイスレジスタとクロックジェネレータのEEPROMは、カスタムクロックの簡単な生成する為に、I2Cシリアルインターフェースを介してプログラム可能です。 I2CバスはホストFPGA、またはオンボードPICプロセッサのどちらかによってコントロールすることができます。
各FireFlyポートは、Vita57.4準拠FPGAキャリアカードの4個のマルチギガビットシリアルトランシーバと直接接続されます。 FireFlyシステムは最大28Gbpsのデータレートでchip-to-chip, board-to-board, on-boardおよびsystem-to-system接続を可能にします。 FireFlyは低コストな銅線ケーブルもしくは高性能なアクティブ光エンジンを使用することができる高性能なインターコネクタシステムにもとづいています。

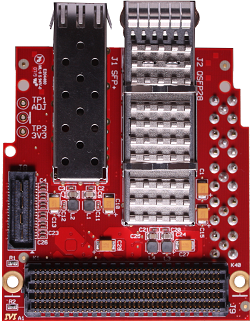

HTG-FMC-QSE
QSFP28(100G or 40G)/ SFP28(10G or 25G)/ QSE FMCモジュール (Vita57.1)
HTG-FMC-QSE ジュールは、1個のQSFP28(100G/40G)、1個のSFP28(25G/10G)、1個のSamtec QSEコネクタに対応したVita 57.1 FMCモジュールです。 シリアルトランシーバとFPGAに対するリファレンスクロックは、SMAコネクタを介して外部から提供され、Silicon Lab Si5330L及びSi5330Bバッファによって供給されます。

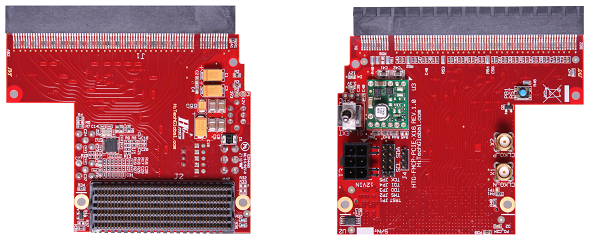

HTG-FMCP-PCIE-X16
X16 PCI Express Gen1/2/3/4 Root FMC+モジュール (Vita57.4)
HTG-FMCP-PCIE-X16モジュールは、PCI Express Root Complexの16レーン(合計16シリアルトランシーバへのインターフェース)に対応するFMC+ドーターカードです。(PCI Express Gen4/3/2/1に対応します)
キャリアボードのシリアルトランシーバに対するリファレンスクロックは、モジュールのultra-low-jitterクロックジェネレータを介して供給されます。
HTG-FMC-HMC-PRO
拡張ハイブリッドメモリキューブ(HMC) FMC+モジュール (Vita57.4)
HTG-FMC-HMC-PROモジュールは、FMC+(Vita57.4)に準拠しており、高速・広帯域のシリアルメモリを必要とすアプリケーション向けに、Hybrid Memory Cube (HMC)コンポーネントを4GB搭載しています。
このモジュールは4GBを超えるメモリ密度を拡張する為に、デイジーチェーンのように使用できます。 Female FMC+コネクタは、高速データ処理向けにHiTech Global社のオプティカルドーターカードをホストすることができます。 このモジュールはスタンドアロンモードでも使用できます。

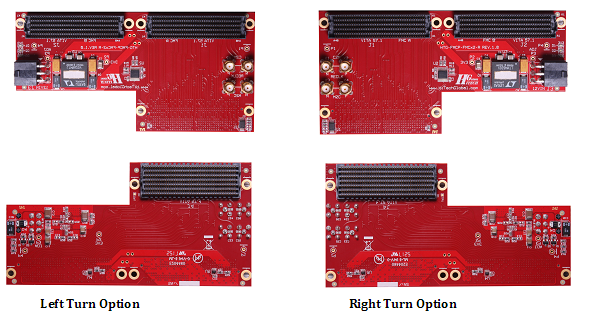

HTG-FMCP-FMCx2
FMC+(Vita57.4) to FMC(Vita 57.1) スプリッタモジュール
HTG-FMCP-FMCx2モジュールは、FPGAキャリアカード上のFMC+(Vita 57.4)ポートを使い、2つのFMC(Vita 57.1)ドーターカードを接続するためのモジュールです。 FPGAキャリアカード上のFMC+(Vita 57.4)ポートのシリアル(最大28Gbps)およびシングルエンド/LVDS I/Oを分割し、モジュール上の2つのFMC(Vita57.1)ポートに接続します。 このモジュールはFPGAキャリアボード上のFMC+ポートの位置に応じて、”Left Turn”もしくは”Left Turn”のオプションをご選択下さい。
HTG-FMCP-LOOP / HTG-FMC-LOOP
FMC+ / FMC ループバック & クロックジェネレータモジュール
Vita57.4/Vita57.1に準拠したFMC+/FMCループバックモジュールは、評価対象となるFPGAのシリアルトランシーバと、差動I/Oをループバックさせるために設計されています。 このモジュールは、FPGAのシリアルトランシーバとファブリックに対してultra-low-jitter clock (90 fs rms)を提供するためのSilicon Lab製Si5341Aプログラマブルクロックジェネレータが搭載されています。
このモジュールは最大出力周波数1028 MHzのCML、HCSL、LVCMOS、LVDS、LVPECLなどのクロック規格をサポートするクロックジェネレータとしても使用できます。
FMC+(Vita57.4)コネクタ用と、FMC(Vita 57.1)コネクタ用の2種類のモジュールがあります。

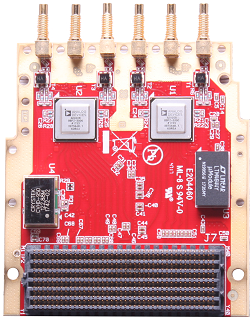

HTG-FMC-12ADC-16DAC
シングル12ビットADC(10.25 GSPS)/デュアル16ビットDAC(12.6 GSPS)FMC +モジュール(Vita57.4)

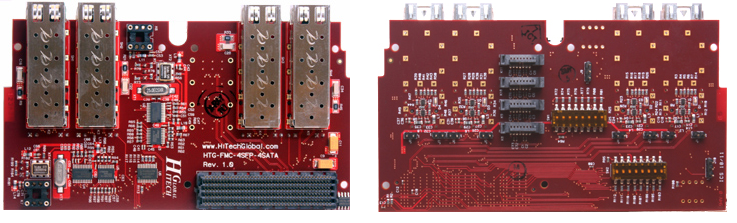

HTG-FMC-4SFP-4SATA
4ポートSATA / 4ポートSFP + FMCモジュール(Vita57.1)

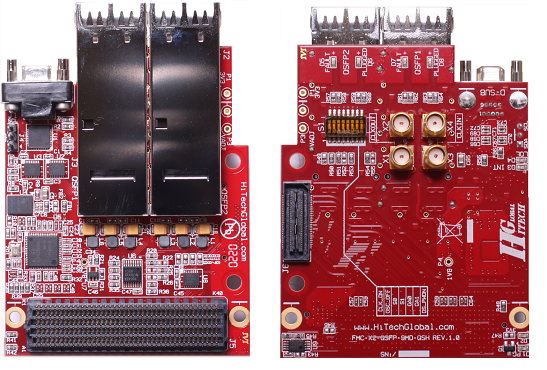

HTG-FMC-X2QSFP-9MD
2ポートQSFP28(2x100G)/ QSFP +(2x40Gまたは2x56G)/ SpaceWire / LVDS FMCモジュール(Vita57.1)

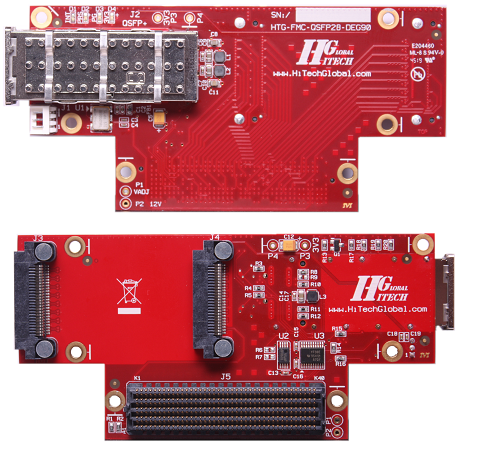

HTG-FMC-QSFP28-DEG90
90度エッジマウントQSFP28 / GPIO FMCモジュール(Vita57.1)

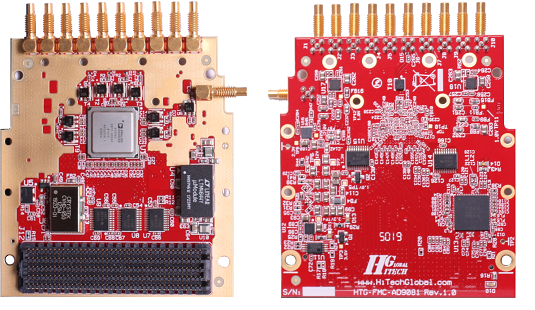

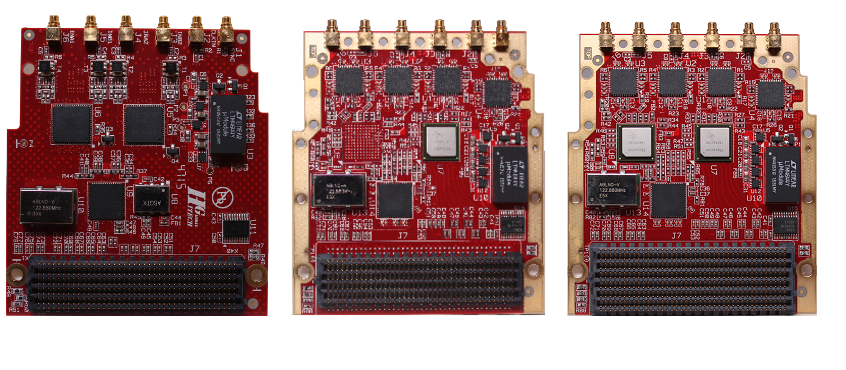

HTG-FMC-AD9082 / HTG-FMC-AD9081
MxFE® Quad, 16-Bit, 12 GSPS RF DAC and Quad, 12-Bit, 4 GSPS RF ADC (AD9081) MxFE® QUAD, 16-Bit, 12 GSPS RF DAC and DUAL, 12-Bit, 6 GSPS RF ADC (AD9082)

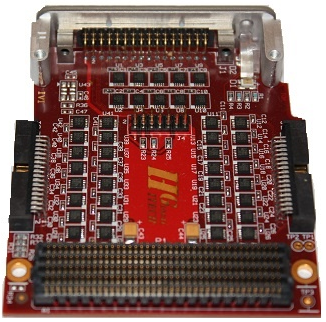

HTG-25PMD-SMB
4チャネルRS485 / RS422 FMCモジュール(Vita57.1)

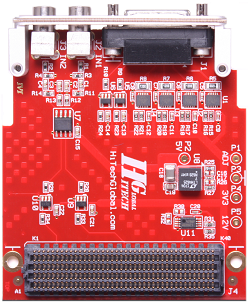

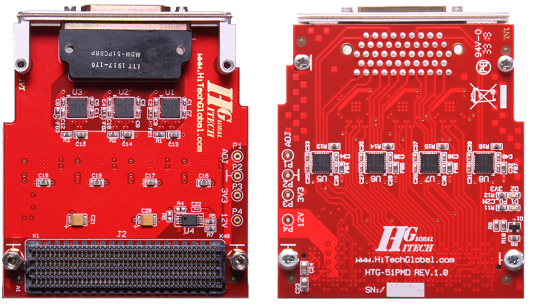

HTG-51PMD
LVDS FMCモジュール(Vita57.1)

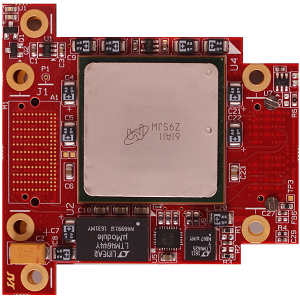

HTG-ZR-HMC
Hybrid Memory Cube (HMC)搭載 Z-RAYモジュール
Hybrid Memory Cube (HMC)は3Dインターコネクト技術を採用、ヘテロジニアスパッケージの中にDRAMプロセスとロジックを統合することで、メモリ構造・接続を抜本的に変えた、新しいデバイスです。 HMCではthrough-slicon via (TSV) インターコネクトを使用して接続された垂直積層DRAMダイの下に、小さなロジックレイヤが置かれるように構築されています。 HMCは以下のような利点があることから、今後の100G/400Gインフラの発展において、ネットワークシステムの性能を拡張するキーテクノロジーとなっています。
HTG-ZR-CXP
CXP (12x10G)搭載 Z-RAYモジュール
CXP(12x10G)のZ-RAY モジュールです。
HTG-ZR-FF
12x14G FireFly搭載 Z-RAYモジュール (12Tx and 12Rx)
12 Tx/Rx FireFlyのZ-RAYモジュールです。
HTG-ZR-X2QSFP28
2ポートQSFP28 (2x100G)搭載 Z-RAYモジュール
このモジュールは、QSFP28ポート(2x100G)を搭載したZ-RAYモジュールです。 HTG-ZRAYバスをサポートするHiTech GlobalのFPGAボードで使用する必要があります。
HTG-ZR-X2QSFP+
2ポートQSFP+ (2x40G)搭載 Z-RAYモジュール
このモジュールは、QSFP+ポート(2x40G)を搭載したZ-RAYモジュールです。 HTG-ZRAYバスをサポートするHiTech GlobalのFPGAボードで使用する必要があります。
HTG-ZR-X3SFP+
3ポートSFP+ (3x10G)搭載 Z-RAYモジュール
このモジュールは、SFP+ポート(3x10G)を搭載したZ-RAYモジュールです。 HTG-ZRAYバスをサポートするHiTech GlobalのFPGAボードで使用する必要があります。
HTG-TEST-PCIE-SMA
8レーン PCI Express Gen1/2/3をSMAに変換するBreakoutボード
8レーン PCI Express Gen1/2/3をSMAに変換するBreakoutボード。

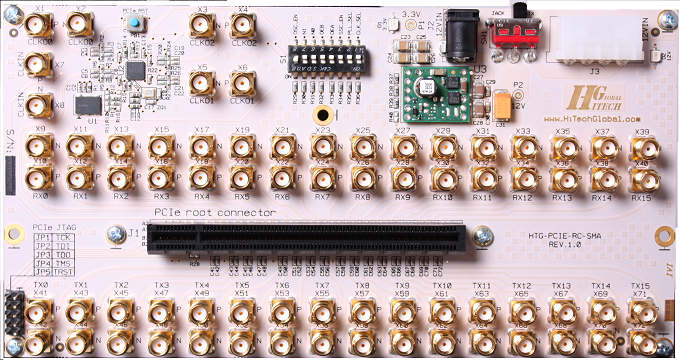

HTG-PCIE-RC-SMA
16レーン PCI Express Gen1/2/3をSMAに変換するBreakoutボード
16レーン PCI Express Gen1/2/3をSMAに変換するBreakoutボード。

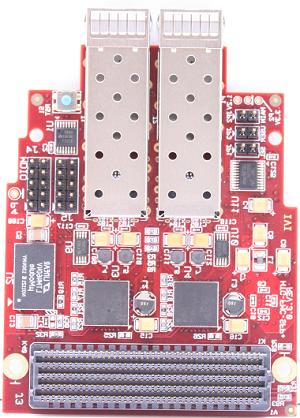

HTG-SFP-SMA
SMA to SFP/SFP+変換モジュール
1ポートSMAをSFP/SFP+に変換するモジュール。標準SFP/SFP+ plug-inトランシーバーによって提供されるすべてのデータレートに対応します。
HTG-PCIE-G5
PCI Express Gen5 End Point to 2.92 (40GHz) Connector ブレークアウトボード
HTG-PCIE-G5モジュールは、次のアプリケーションに使用できます。 - PCI Express Gen5ループバックテスト:PHYとして使用されるPHYまたはシリアルトランシーバーの機能と性能をテストできます。 - シリアルトランシーバーの拡張: PCIeとして使用されるシリアルトランシーバーPHYは、最大32Gbpsまでのその他のシリアルインターフェイスとして使用できます。 - 2.92コネクタに接続されたシリアルトランシーバ(32Gbps)を介したボード間通信
HTG-QSFP-SMA
QSFP+ (4x10G) to SMA Breakout / Conversion Module
HTG-QSFP-SMAモジュールは、電気信号または光信号を送受信するためのQSFP+ポートとSMAポート間のスイッチングに使用されます。

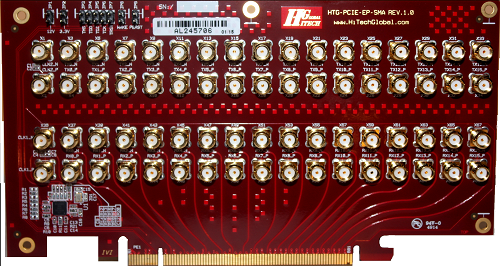

HTG-PCIE-EP-SMA
PCI Express Gen 1/2/3エンドポイントSMAブレークアウトボード
HTG-PCIE-EP-SMAモジュールは、以下のアプリケーションに使用することができます。
- PCI Express Loopbackテスト:PHYもしくはPHYとして使用されるシリアルトランシーバの機能性と性能についてテストできます。 - シリアルトランシーバ拡張:PCIe PHYとして使用されるシリアルトランシーバを、SMAケーブルを介して他のシリアルインターフェースとして使用できます。 - SMAコネクタで接続されたシリアルトランシーバによるボード同士の通信が出来ます。

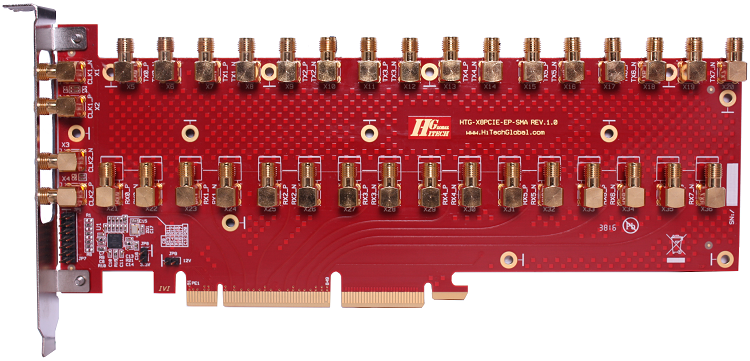

HTG-X8-PCIE-EP-SMA
8-Lane PCI Express Gen 3/4 to SMAブレークアウトボー
HTG-X8-PCIE-EP-SMAモジュールは、以下のアプリケーションに使用することができます。
- PCI Express Loopbackテスト:PHYもしくはPHYとして使用されるシリアルトランシーバの機能性と性能についてテストできます。 - シリアルトランシーバ拡張:PCIe PHYとして使用されるシリアルトランシーバを、SMAケーブルを介して他のシリアルインターフェースとして使用できます。 - SMAコネクタで接続されたシリアルトランシーバを介したボード同士の通信。 - SMAケーブルとPCIeを使用するインターシステム接続 - PCIe機能をシステムに追加するためFMCポートを搭載したFPGAキャリアボードと、PCやサーバのPCIEコネクタを接続(HTG-FMC-SMA-LVDSモジュールとSMAケーブルを使用)
組み込み製品・システム開発関連はもちろん、価格などについてもご相談があれば、お気軽にお問い合わせください。
製品詳細や価格などコンシェルジュにご相談できます! お気軽にお問い合わせください。
お急ぎの場合、お電話でのお問い合わせも承っております。 TEL:050-3000-2102(インダストリービジネス事業部)までご連絡ください。 ※2024年12月27日(金)~2025年1月5日(日)の期間は、 冬季休暇に伴い休業期間とさせていただきます。 休業期間中のお問い合わせにつきましては2025年1月6日(月)以降の回答とさせていただきます。 ご不便をおかけしますが、何卒ご了承いただきますようお願い申し上げます。
フォームが表示されるまでしばらくお待ち下さい。
恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。
お急ぎの方はこちらから
お探しの組み込み製品はキーワードで検索!
