HOME/組み込み製品/半導体IP/MCU IP/SPI マスター/スレーブ【DOSPI】
ペリフェラル

SPI マスター/スレーブ【DOSPI】

オクタルSPIマスター/スレーブ。DDR対応、最大7スレーブ、XIPはオプション

メーカー Digital Core Design Digital Core Design
SPI マスター/スレーブ【DOSPI】 製品画像
製品名
SPI マスター/スレーブ【DOSPI】
スペシフィケーション
SPI
デバイスタイプ
Achronix FPGA、Altera(Intel) FPGA、AMD(Xilinx) FPGA、ASIC、LATTICE FPGA、MICROSEMI FPGA
Digital Core Design製MCU IP一覧はこちら MCU IP製品一覧はこちら SPIのMCU IP製品一覧はこちら Achronix FPGAのMCU IP製品一覧はこちら Altera(Intel) FPGAのMCU IP製品一覧はこちら AMD(Xilinx) FPGAのMCU IP製品一覧はこちら

概要・特長

DOSPIは、SPIメモリに対して最も速い動作を提供するように設計された革新的なオクタルSPIです。
複数メーカーの多くの標準製品と直接接続するのに十分な柔軟性を備えています。 さらに、IPコアは、一般的な8,16,32ビットプロセッサをサポートしています。

仕様

  • 8,16,32ビットCPUで・8,16,32ビットCPUで動作
  • 全二重同期シリアルデータ転送
  • DMAサポート
  • 32,16、および8ビットシステムのサポート
  • さまざまなシステムバス規格のサポート
  • シングル、デュアル、クワッド、オクタルのSPI転送
  • マスター/スレーブ対応
  • DDRサポート（ダブルデータレート）
  • Execute-in-Place (XIP)機能を利用可能（オプション）
  • マルチマスターシステムのサポート
  • 128、256、または512バイト/ワードへのFIFOサイズ拡張可能
  • 最大7個のSPIスレーブに対応可能
    ソフトウェア スレーブ セレクト アウトプット SSO
    自動スレーブセレクトは各バイト転送中にアサートを出力
  • システムエラー検出
  • 割り込み生成
  • さまざまなビットレートをサポート
  • 高速SPIモードでのビットレート½CLK
  • 4つの転送フォーマット
  • シンプルなSPUおよびDMAインタフェース動作

対応デバイス、対応OS

  • Intel FPGA
  • Lattice FPGA
  • MICROSEMI FPGA
  • Xilinx FPGA
  • ASIC

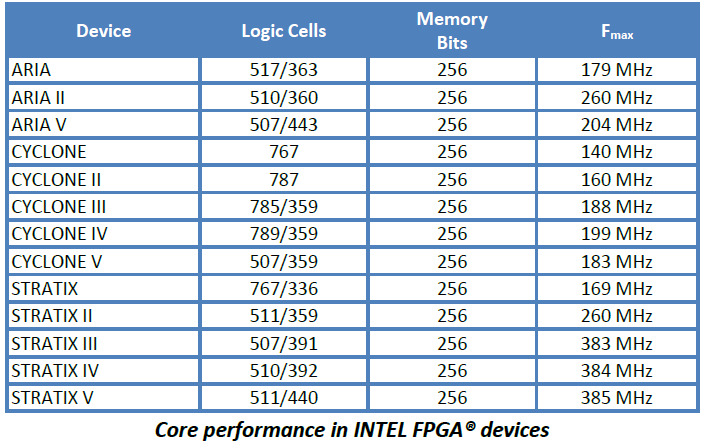

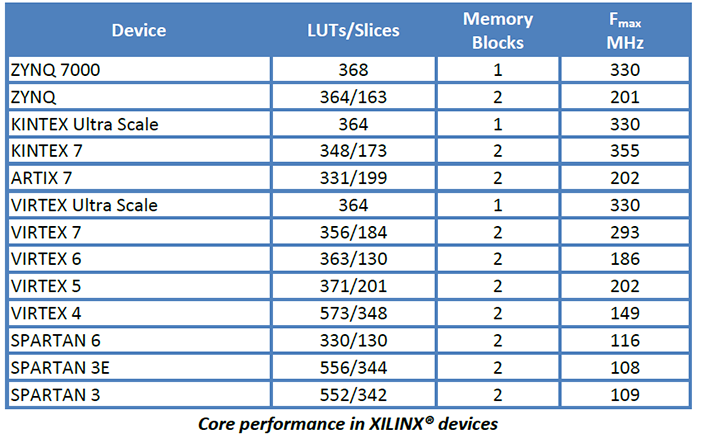

ロジックリソース

SPI マスター/スレーブ【DOSPI】
SPI マスター/スレーブ【DOSPI】

提供物

  • VERILOG または VHDLソースコード、または、FPGAネットリスト
  • VHDL またはVERILOGテストベンチ環境
  • 技術文書
    • インストールに関する注意事項
    • HDLコア仕様
    • データシート
  • 合成スクリプト
  • サンプルアプリケーション
  • テクニカルサポート

ライセンス形態

  • プロジェクト限定ライセンス
  • ロイヤリティ フリー
  • シングルサイト/マルチサイトを選択（開発拠点数）

評価版

有償評価版あり

  • ネットリスト提供
  • 利用期間30日間
