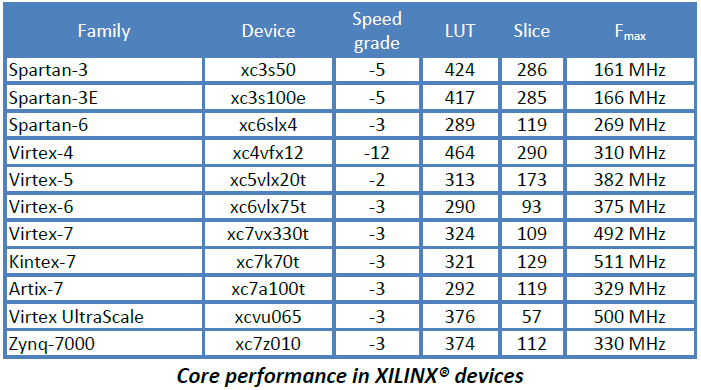

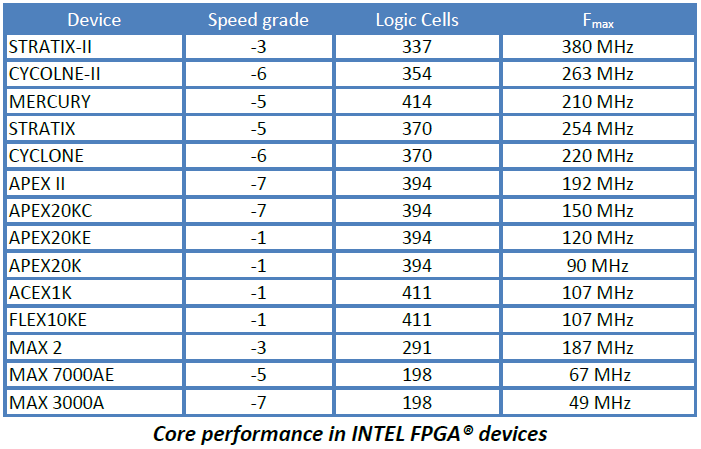

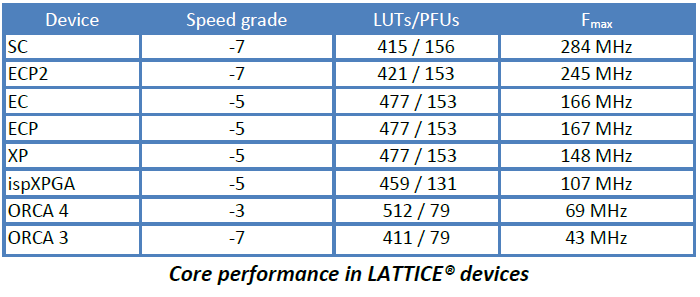

I2Cインターフェース マスター/スレーブ 【DI2CMS】

I2Cは、2線式の双方向シリアルバスであり、デバイス間のデータ伝送のシンプルで効率的な方法を提供します。I2Cインターフェース マスター/スレーブは、マイクロプロセッサ/マイクロコントローラとI2Cバス間のインタフェースを提供します。 マイクロプロセッサ/マイクロコントローラによって決定される動作モードに応じて、マスタまたはスレーブとして動作します。DI2CMSコアには最新I2C仕様のすべての機能が組み込まれています。

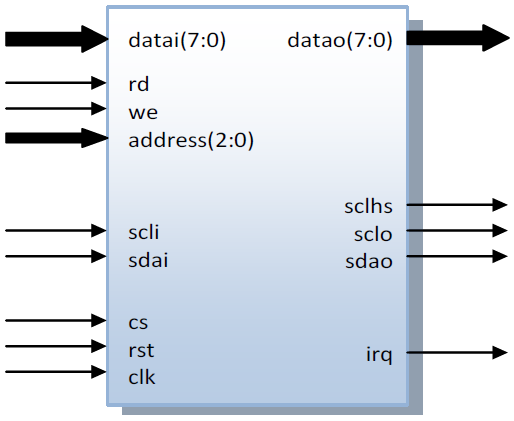

シンボル

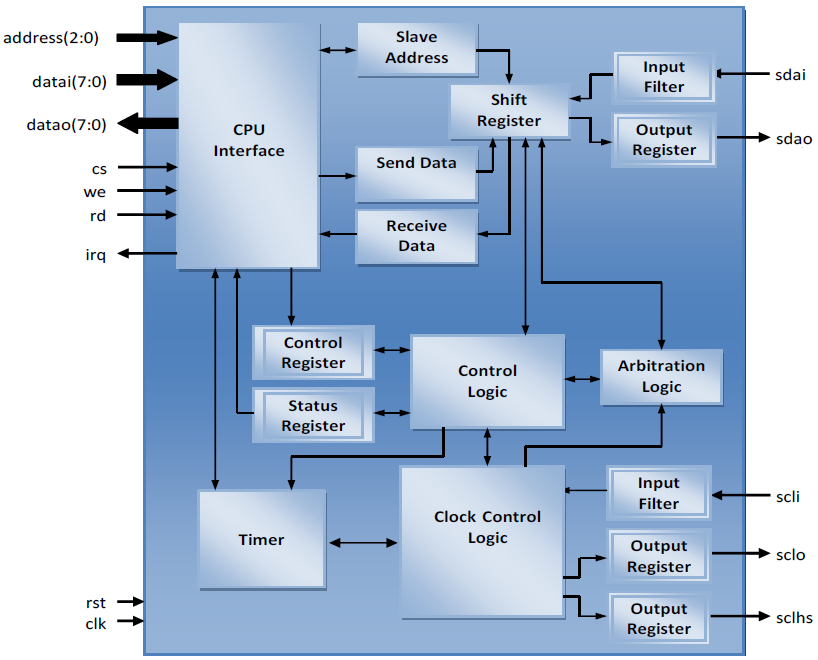

ブロックダイアグラム

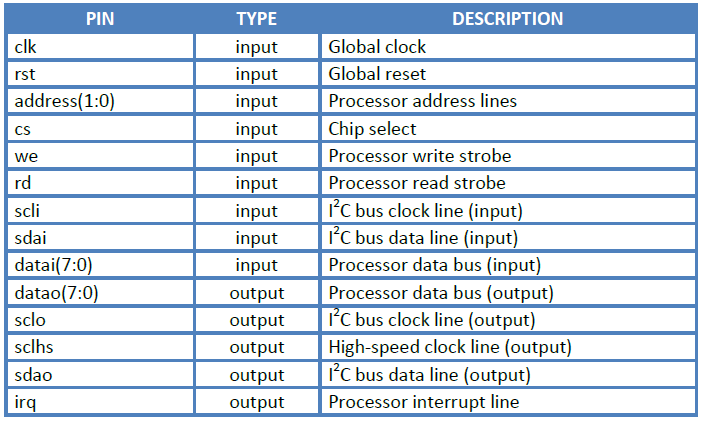

ピン説明

ユニット

CPU Interface

DI2CMS内部ブロックとマイクロプロセッサ間のインタフェースです。

Control Logic

インターフェース経由で送信されたすべてのコマンドの実行を管理します。また、 内部データフローを同期させます。

Shift Register

SDAラインを制御し、データ送受信中にデータとアドレスのシフトを実行します。

Control Register

すべてのタイプのI2Cバス送信を実行するために使用される5つの制御ビットを含みます。

Status Register

I2CバスとDI2CMSコアの7つのステータスビットを含みます。

Input Filter

スパイクをフィルタリングします。

Clock Control Logic

クロック同期、マスタモードでのクロック生成、スレーブモードでのクロックストレッチを実行します。

Arbitration Logic

マルチマスターシステムの動作中にアービトレーションを実行します。

Timer

広範囲の入力周波数の動作が可能です。 送信前にユーザーがSCL周波数を変更するために再設定できます。
