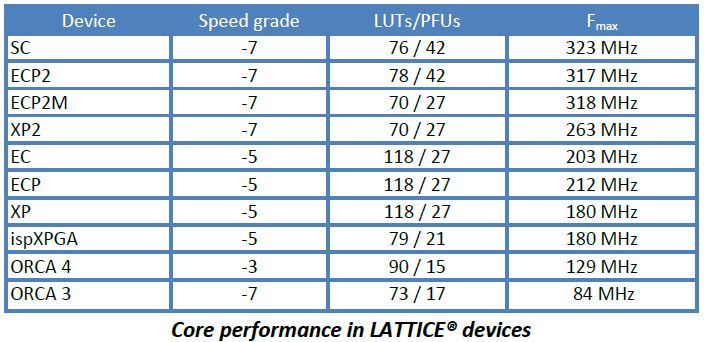

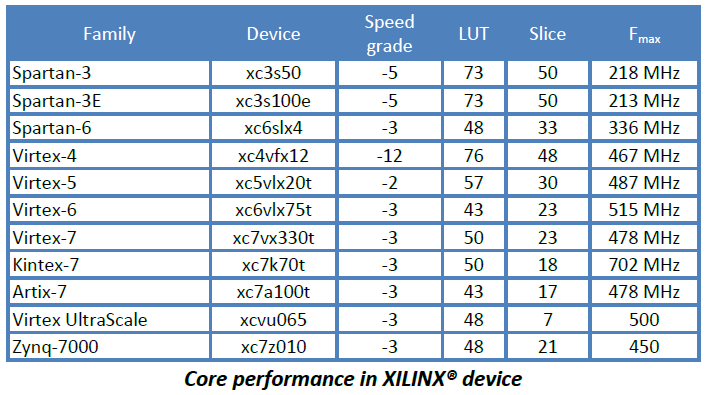

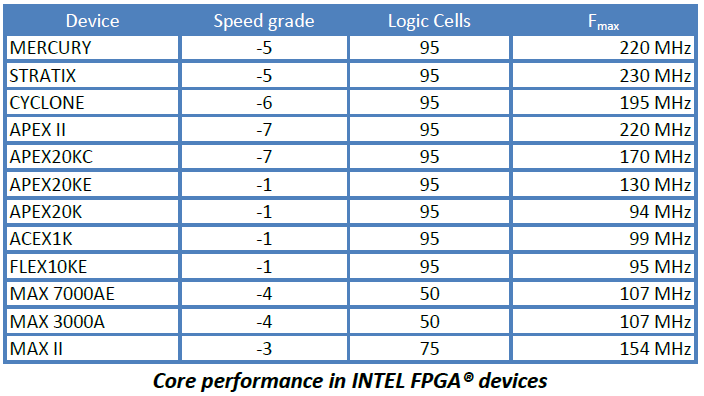

I2Cインターフェース ベースバージョン【DI2CSB】

I2Cは、2線式の双方向シリアルバスであり、デバイス間のデータ伝送のシンプルで効率的な方法を提供します。I2Cインターフェース ベースバージョンは、受動ターゲットデバイス、例えば、 メモリ、LCDディスプレイ、圧力センサなどのI2Cバスに使用できます。

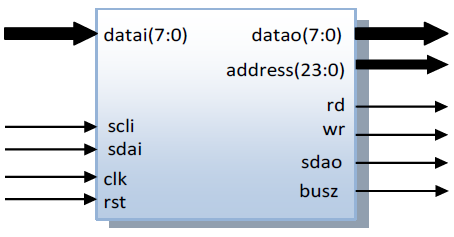

シンボル

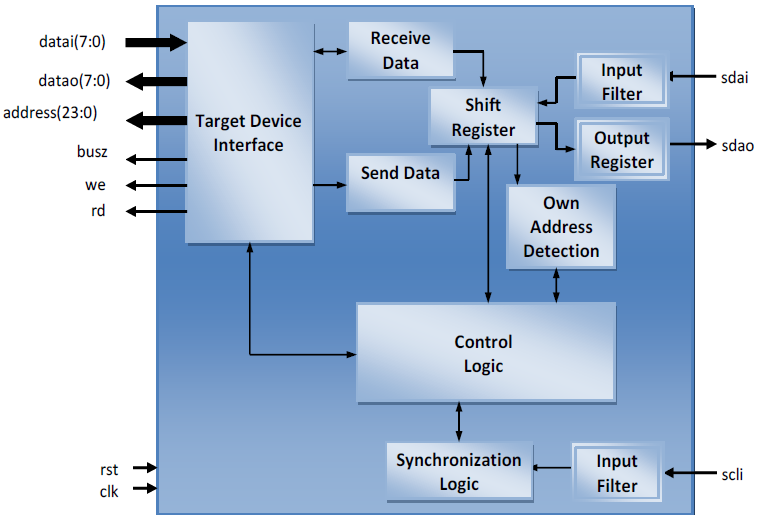

ブロックダイアグラム

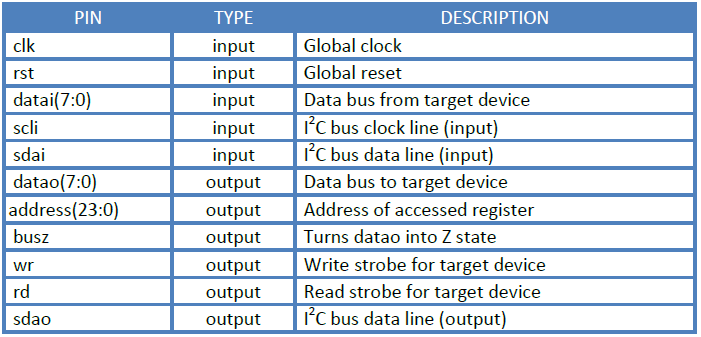

ピン説明

ユニット

Target device Interface

DI2CSB内部ブロックとターゲットデバイス間のインタフェースです。

Control Logic

インターフェース経由で送信されたすべてのコマンドの実行を管理します。また、 内部データフローを同期させます。

Shift Register

SDAラインを制御し、データ送受信中にデータとアドレスのシフトを実行します。

Input Filter

SDAIのスパイクをフィルタリングします。

Synchronization Logic

データ送受信中にデータとアドレスのシフトを同期させます。 SCLIのスパイクは、このユニットによってフィルタリングします。
