XPM_1262

概要・特長

【XPM_1262】VME64x Dual PMC/XMC Expansion Carrier

XPM_1262は、2つの追加のPMC / XMCスロットと、RAIDサポート（別売）を備えたHDD / SDDストレージ・デバイスを最大2つ提供する6U VME64x拡張キャリア・ボードです。
この拡張は、PCI Express GEN2とSATA I、II、III接続を備えた高性能XPM拡張ポートによって可能になりました。

XPM_1262は、PMC / XMC Jn14 / Jn24 I / OをVME P2コネクタにマッピングするときに、VITA 35規格に準拠しています。

メーカー詳細ページ：
https://www.ioxos.ch/wp-content/uploads/2018/02/XPM_1262_DS_A2_2P.pdf

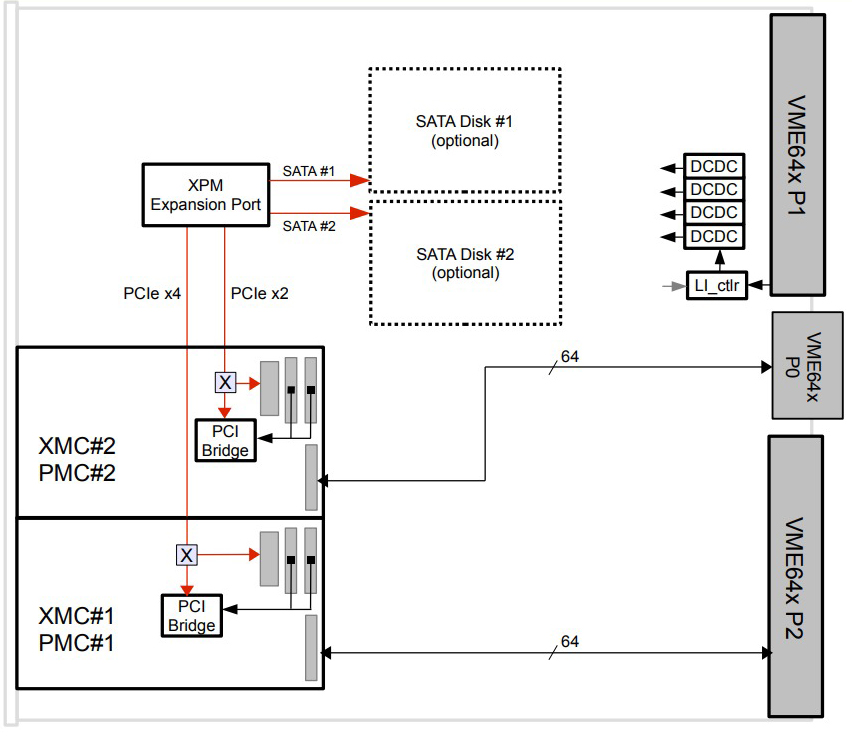

ブロック図

仕様

6U VME64x拡張キャリア

• 2つのXMC / PMCスロット
• 2つのSATA HDD / SDDストレージデバイス（別途購入する必要があります）を2.5インチまたはハーフスリムフォームファクタ

次の製品と互換性があります

• VDC_7920 VME64x Dual Carrier
• PEV_7912 PCIe to VME64x Bridge
• IFC_1211 VME64x Single Board Computer with Xilinx UltraScale

VITA 35準拠（VMC P2へのPMC / XMC Jn14 / Jn24マッピング）

• P4V0-64
• P4V2-64ac

SAMTEC HLCD高速同軸フラットケーブルで実装されたキャリアの中央PCI Expressスイッチとの直接PCI Express GEN2リンク

VME64xバックプレーン/専用メカニカル要素による簡単な挿入/抜出し

提供物

• XPM_1262-A0ボード：VME64x Expansion Module、VITA 35 P4V0-64 and P4V2-64ac

関連製品

その他

メーカー	製品名	概要
IOxOS	VDC_7920	VDC_7920は、拡張機能を備えた6U VME64xデュアルPMC / XMCキャリアボードです。最新のPCI-SIGの「PCI Express 外部ケーブル仕様」に完全準拠した6U VME64x PCI Express-VMEブリッジボードです。
IOxOS	PEV_7912	PEV_7912は拡張機能を備え、最新のPCI-SIGの「PCI Express 外部ケーブル仕様」に完全準拠した6U VME64x PCI Express-VMEブリッジボードです。
IOxOS	IFC_1211	IFC_1211は、FPGAとVITA 42.3 XMC、PMC、VITA57.1 FMC拡張スロットを備えた、柔軟な6UのVME64xベースのFPGAボードです。
