SATA Host APP IP Core

概要・特長

IntelliProp社のSATA Host AAP IPコアは、SATA 3.3 規格に準拠し、最大転送レート6Gbps(600MB/s)をサポートするSATAホスト用のIPコアです。

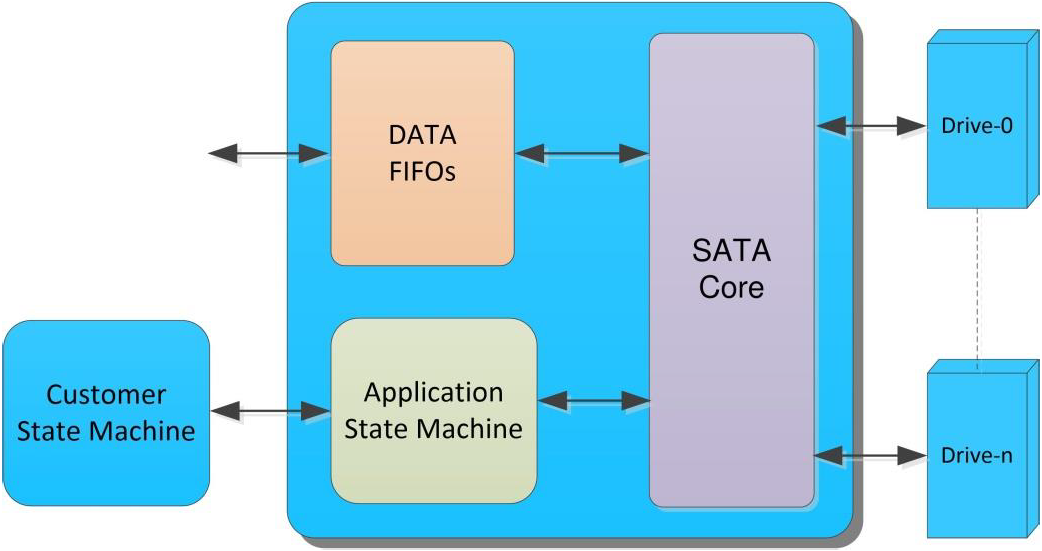

ブロック図に示すように、Phyレイヤー、LNKレイヤー、TRN（トランスポート）レイヤー、アプリケーション（アプリ）レイヤー、SerDes、およびFIFOインターフェイスで構成されています。

仕様

• SATA Revision 3.3 標準規格（1.5Gbps、3.0Gbps、6.0Gbps)に準拠
• OOB（Out of Band）をサポート
• DATAインターフェースにはFIFOを採用
• SerDes、PIPE、SAPISインターフェースのいずれかをサポート
• 電力モード (partial/slumber)をサポート
• セルフテスト搭載

製品構成

対応デバイス、対応OS

[Xilinx]

• Virtex-5 LXT/FXT/SXT
• Spartan-6
• Virtex-6
• Artix-7
• Kintex-7
• Virtex-7
• Zynq-7000
• Kintex UltraScale
• Kintex UltraScale +
• Virtex UltraScale
• Virtex UltraScale +
• Zynq UltraScale +

[Intel]

• Arria II GX
• Stratix IV GX
• Cyclone V GX/SX/GT
• Arria V GX/SX/GZ/GT/ST
• Stratix V GX
• Arria 10 GX/SX
• Stratix 10 SX

ロジックリソース

お問い合わせください

提供物

• 暗号化済RTLコード or Verilog HDL ソースコード
• リファレンス デザイン（周辺回路、サンプルソフトウェア）
• タイミング制約ファイル
• ユーザー マニュアル
• テストベンチ（ModelSIM、Xsimのみ対応）

ライセンス形態

プロジェクトライセンス (同一FPGAを使用するFPGA搭載基板開発プロジェクトへのライセンス)

評価版

有償にて、90日間合成可能な評価用IPをご提供しております。詳しくはお問い合わせください。
