概要・特長

QSFP 4個搭載 Xilinx UltraScale+ 3/4レングスPCIe x16ボード

XUPP3Rは、Xilinx Virtex UltraScale+ FPGAをベースにした3/4レングスのPCIe x16カードです。このボードは、フロントパネルに4つのQSFPケージ(100 Gbps(4×25)(100GbEを含む))を搭載しており、最大256GByteの豊富なメモリ構成を備えています。XUPP3Rには、システム監視用のBoard Management Controller(BMC)も組み込まれているため、プラットフォームの統合と管理が大幅に簡素化されます。

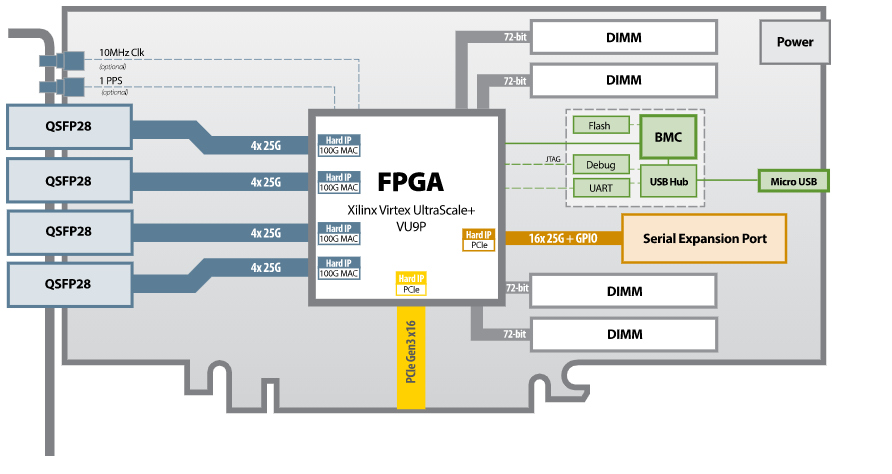

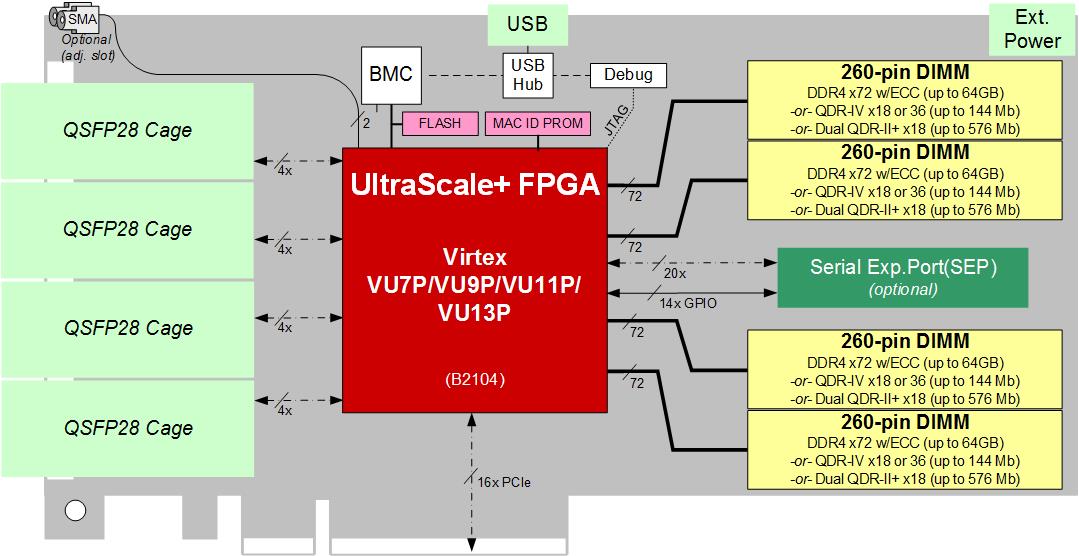

ブロック図

仕様

■FPGA
  • Xilinx Virtex UltraScale+ (VU7P / VU9P / VU11P / VU13P)

■オンボードメモリ
  • FPGAをブートするためのフラッシュメモリ

■オプションのDIMMメモリ
  • 対応する4つのDIMMサイト:
    最大64 GBytes DDR4 x72 with ECC
    最大576MビットQDR-II x18
    ※DIMMサイト1と2とDIMMサイト3と4は、電圧設定を共有するため、
    同じメモリタイプでなければなりません。たとえば、DIMM 1がDDR4の場合、
    DIMM 2も同じ(または空の状態で)でなければなりません。

■PCIeインタフェース
  • x16 Gen1、Gen2、Gen3インタフェースをFPGAに直接接続
  • x8 Gen4 to FPGA
  • シリアル拡張ポートは、x16またはx8 PCIeインターフェイスを追加サポート(2番目のスロットが必要)

■USBヘッダー
  • FPGAデバッグおよびプログラミング用のマイクロUSBポート(USB 2.0)

■QSFPケージ
  • フロントパネルの4個のQSFP28(zQSFP)ケージは、16個のトランシーバを介してFPGAに直接接続
  • それぞれ100GbE、40GbE、4x 25GbE、または4x 10GbEをサポート
  • QSFPと互換性があり、オプションでSFP +にも対応

■シリアル拡張ポート
  • 20x GTYトランシーバによるFPGAへの拡張インタフェース(オプションで2個目のスロットが必要)
  • 14x GPIO signals to the FPGA

■タイムスタンプ
  • 1PPS入力
  • 基準クロック入力

■ボード管理コントローラ

提供物

XUPP3Rボード
