LVDS/D-PHY Combo Transmitter

概要・特長

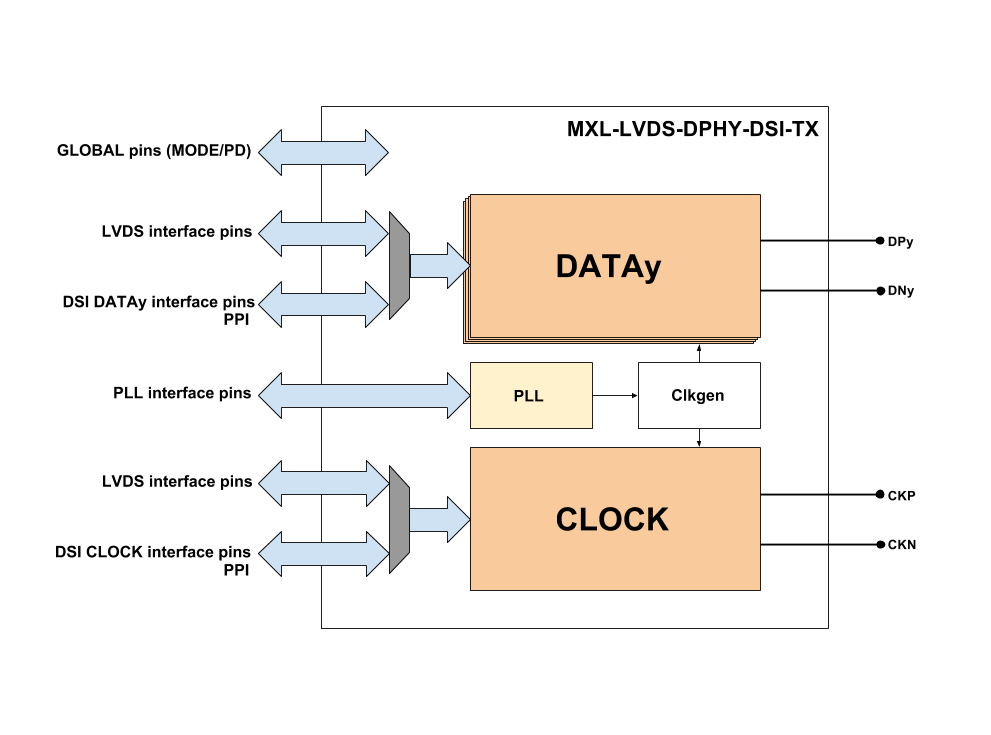

MXL-LVDS-DPHY-DSI-TXは高周波数、低消費電力、ローコスト、ソースシンクロナスを特長とし、MIPIアライアンス規格であるD-PHYをサポートし、デジタルCMOSテクノロジーで実装された高性能4チャンネルLVDSシリアライザです。

LVDSモードでは、シリアルとパラレルデータはそれぞれ4チャンネルに分けられます。パラレルデータは1チャンネルにつき7ビットのデータ幅を持ちます。入力クロック周波数は25MHz～150MHz。シリアライザはモジュール設計によりプロセスマイグレーションがしやすく、外付けのコンポーネントも必要としません。

仕様

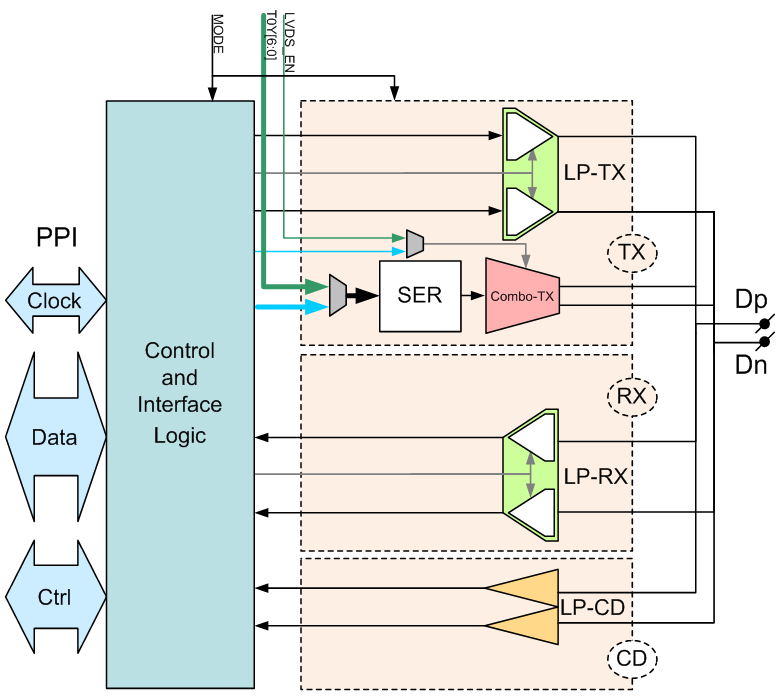

D-PHYについて：

• 1つのクロックと4つのデータレーン
• 規格MIPI 1.1のD-PHYに対応
• 高速と低速モードの両方に対応
• 高速モードでは80 Mbps～1.05Gbps/レーン
• 低消費電力モードでは10 Mbps/レーン
• 高速シリアライザが含まれる
• 終端抵抗キャリブレーションは選択可

LVDSについて：

• 24～150MHzのクロック周波数をサポート
• バンド幅は最大で1050Mbps/チャンネル
• 最大スループットは4.2 Gbps
• 低消費電力のCMOS設計
• PLLs内蔵
• クロックごと7ビット/チャンネルのシリアルデータ転送
• データストローブは立ち上がり/立下りの選択可
• TIA/EIA-644 LVDS Standardに準拠

製品構成

ロジックリソース

お問い合わせください。

提供物

• 仕様書
• GDSII
• LVSネットリスト
• LEFファイル
• Verilogモデル
• Timingモデル
• 実装ガイドライン
• RTL
• ドキュメント

ライセンス形態

IPコアライセンス、ロイヤリティの詳細についてはお問い合わせください。
