LVDS/D-PHY Combo Receiver

概要・特長

MXL-LVDS-MIPI-RXは高周波数、低消費電力、ローコスト、ソースシンクロナスを特長とし、MIPI^® アライアンス規格のD-PHYをサポートし、TIA/EIA-644 LVDSに準拠しています。

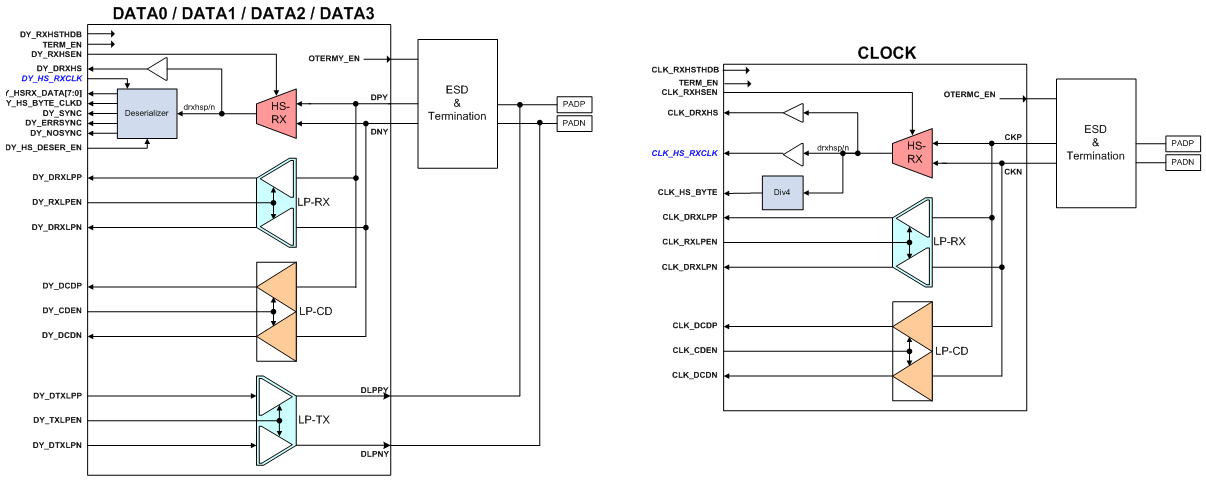

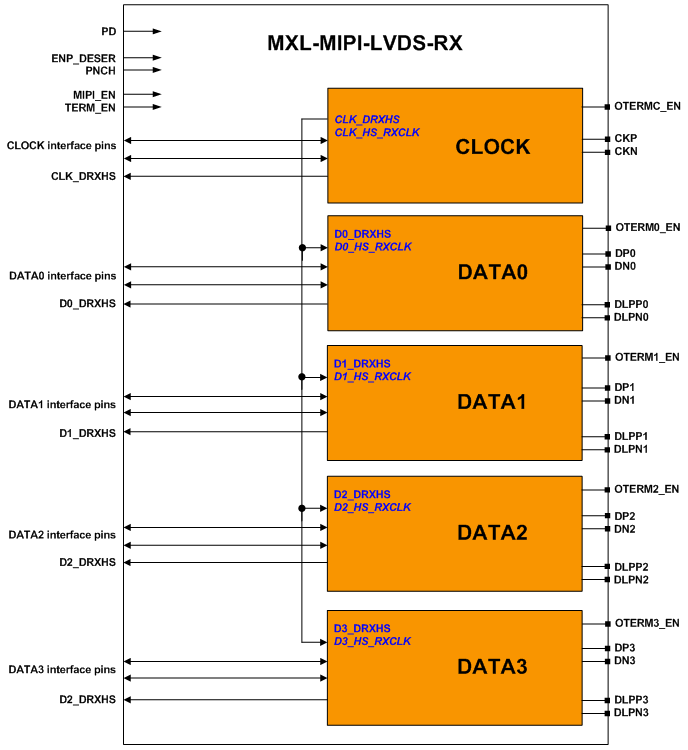

同IPはMIPIスレーブとして設定され、DSI(Display Serial Interface)に対応するため、1クロックと4つのデータレーンが含まれます。

仕様

• データスループットは最大で4.0 Gbps
• 規格MIPI 1.0のD-PHYに対応
• TIA/EIA-644 LVDSに準拠
• 高速と低消費電力モードの両方に対応
• 各モードでのデータレート
  　MIPI高速モード：80Mbps～1Gbps
  　LVDS高速モード：140Mbps～945Mbps
  　低消費電力モード：10 Mbps
• 高速デシリアライザが含まれる
• 低消費電力のCMOS設計
• パワーダウンモード
• デュアルパワーサプライ：1.2V/3.3V

製品構成

ロジックリソース

お問い合わせください。

提供物

• 仕様書
• GDSII
• LVSネットリスト
• LEFファイル
• Verilogモデル
• Timingモデル
• 実装ガイドライン
• RTL
• ドキュメント

ライセンス形態

IPコアライセンス、ロイヤリティの詳細についてはお問い合わせください。
