XUP-VVH

概要・特長

Xilinx UltraScale+ 3/4レングスPCIeボード (HBM2サポート)

XUP-VVHは、高いメモリ帯域を必要とする高密度データセンターアプリケーションに最適なUltraScale+ VU35P/37P FPGAベースのPCIeカードです。
UltraScale+ FPGAは、460 GBytes/secで最大8 GBytesのメモリをサポートするHBM2タイルによりI/ Oボトルネックを回避するのに役立ちます。
UltraScale+ VU37Pは多くのロジックエレメントを備えており驚くべきパフォーマンスを提供しますが、電力と熱の管理が困難になります。
XUP-VVHは、BittWareのViperプラットフォームでこの課題を解決します。

詳細はメーカーサイトをご覧ください。
https://www.bittware.com/ja/fpga/xup-vvh/

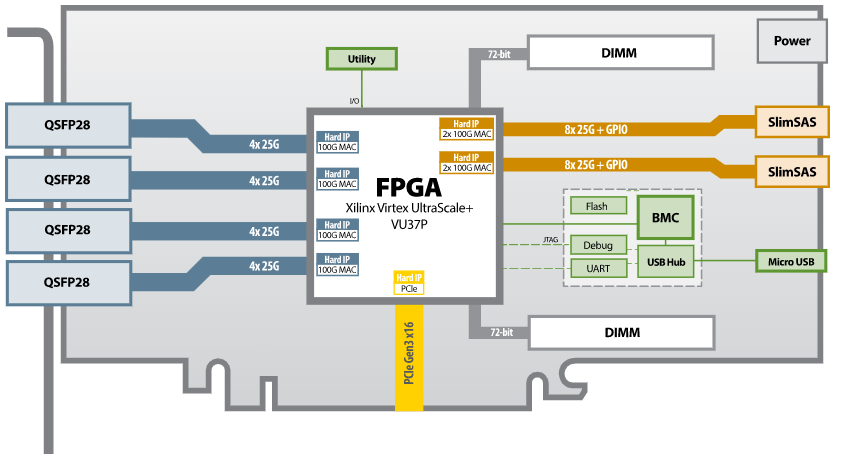

ブロック図

仕様

■FPGA

• Virtex UltraScale+
  　　VU35PまたはVU37P
  　　8GBytesのHBM2高帯域幅DRAM
  　　コアスピードグレード-2

■オンボードフラッシュ

• FPGAを起動するためのフラッシュメモリ

■外部メモリ

• 2つのDIMMサイト。それぞれが以下をサポートします。
  　　ECCを備えた最大128ギガバイトのDDR4 x72
  　　最大576 MbitのデュアルQDR-II+ x18（独立した2つの288Mbit バンク）

■ホストインターフェース

• x16 Gen3インターフェイス

■USBポート

• Micro USB：BMC、及びFPGA JTAGへのアクセス

■Utility

• ブレークアウトボードにUART、1 PPS入力、10MHzクロック入力

■UltraPort SlimSAS

• 16x GTYトランシーバーを介してFPGAに接続された2個のUltraPort SlimSAS
  　　追加のx16またはx8 PCIeインターフェイスをサポートできます（ソフトIPコアと追加のスロットが必要）

■QSFPケージ

• 16個のトランシーバーを介してFPGAに直接接続されたフロントパネルの4つのQSFP28（zQSFP）ケージ
  　　それぞれが100GbE、40GbE、4x25GbE、4x10GbEをサポートし、400GbEに組み合わせることができます

■Board Management Controller（BMC）

■冷却

• 標準：double-widthパッシブヒートシンク

■電源

• 12V PCIeスロットとAUXコネクタ（8ピン）から得られるオンボード電源

■環境

• 動作温度5℃～35℃

■フォームファクタ

• 3/4-length, standard-heightのPCIeデュアルスロットボード

• 10 x 4.37インチ（254 x 111.15 mm）

提供物

XUP-VVH FPGAボード
