Zynq-7000は、AMD（旧Xilinx）が提供するAll Programmable SoC（System on Chip）で、ARM Cortex-A9プロセッサと28nmプログラマブルロジックを1つのチップに統合した革新的なデバイスです。従来、組み込みシステムの開発では、プロセッサとFPGAを別々のチップとして実装する必要がありましたが、Zynq-7000はこれらを単一チップに統合することで、システム設計の複雑さを大幅に削減しています。
このアーキテクチャの最大の強みは、ソフトウェアとハードウェアの両方でプログラム可能な柔軟性にあります。ARM Cortex-A9プロセッサは最大1GHz動作で汎用的な処理を担当し、プログラマブルロジック部分では、アプリケーションに特化したハードウェアアクセラレータや、標準では提供されていないカスタムペリフェラルを実装できます。例えば、計算集約的なタスクをプログラマブルロジックにオフロードすることで、システム全体のパフォーマンスを飛躍的に向上させることが可能です。
プロセッシングシステムとプログラマブルロジック間は3,000以上の相互接続で結ばれ、最大100Gb/sの内部帯域幅を実現しています。これは、マルチチップソリューションでは達成困難な高速データ転送を可能にし、リアルタイム処理が求められる産業用機器や医療機器などのアプリケーションに最適です。
Zynq™ 7000 SoC ファミリには「Zynq-7000S」と「Zynq-7000」があります。「Zynq-7000S」のデバイスは、Z-7007S, Z-7012S, Z-7014S（最大周波数 766MHz）で、プロセッサ コアはシングル コア Arm® Cortex™-A9 MPCore™となっています。「Zynq-7000」のデバイス（devices）は、"Z-7010, Z-7015, Z-7020（最大周波数 866MHz）"と"Z-7030, Z-7035, Z-7045, Z-7100（最大周波数 1GHz）"に分かれており、プロセッサ コアはデュアル コア Arm Cortex-A9 MPCoreとなっています。「Zynq-7000S」と「Zynq-7000」共通なのは、外部メモリのサポートでDDR3、DDR3L、DDR2、LPDDR2、また主なペリフェラルはUSB 2.0、Gigabit Ethernet、SD/SDIOとなっています。
AMD(旧Xilinx)のZynq-7000 SoC 対応の評価ボードは、Arm® ベース プロセッサのソフトウェア プログラマビリティ（Software Programmability）と FPGA （field-programmable gate array）のハードウェア プログラマビリティ（Hardware Programmability）を組み合わせることで、解析機能やハードウェア アクセラレーション（Hardware Acceleration）を可能にし、シングル デバイス（single-device）に CPU、DSP、ASSP、およびミックスド シグナル機能が統合されています。柔軟なプログラマブル ロジック（programmable logic）を備えているため、ペリフェラルやアクセラレーション（アクセラレータ）を追加して広範なアプリケーションに対応でき、最適化や差別化を可能にします。組み込み（エンベデッド）システム全体にも大きなメリットをもたらします。
AMD(Xilinx) Zynq及びZynq-7000シリーズは、同社の次世代FPGA「Artix-7」および「Kintex-7」に用いられているプログラマブルロジックを統合した、ASSPとFPGAをハイブリッドしたような製品です。 中国のXILINX（ザイリンクス）アライアンスメンバーであるALINXによって設計および製造されている「ALINX AX7020: Zynq-7000 SoC XC7Z020 FPGA Development Board」などの製品も開発されています。 「Zynq-7000」のファミリのラインアップは、Artix-7をベースにした低コスト／低消費電力が特長の「Z-7010」「Z-7020」と、Kintex-7をベースにしたハイパフォーマンスが特長の「Z-7030」「Z-7040」に分けられ、車載ドライバアシスタント（オートモーティブ= automotive）、ビデオ監視、FA（ファクトリーオートメーション）、航空宇宙／防衛、放送、次世代無線など、ハイエンドなプロセッシング性能が求められる組み込みシステムをターゲットとしています。システム設計者やソフトウェア設計者、開発者向けに、新しいソリューション開発をサポートする柔軟なプラットフォームを提供し、従来の ASIC や ASSP ユーザーには新しい選択肢を提供するためZYNQ-7000 EPP（Extensible Processing Platform）も発表されています。またGigabit Ethernet TCPを搭載したものも開発されています。
Vivado Design Suite トレーニング コースやVivado ビデオ チュートリアルでトレーニング可能。ブートおよびコンフィギュレーション、性能およびアクセラレーション（アクセラレータ）、PetaLinux （U-Boot、Linux カーネル、デバイス ツリー、およびルート ファイルシステム コンポーネント）については、AMD(旧Xilinx)の公式WEBサイトをご確認ください。 Peta Linuxは、PetaLogix社の組み込みLinuxソリューションで、「通信」「自動車」「医療機器」「産業機器」等の先端企業で利用されています。Zynq-7000 SoC のソフトウェア開発で、Peta Linuxを活用することで「性能の向上」「コスト削減」「生産性の向上」が期待できます。PetaLinux ツールは、Versal、Zynq™ UltraScale+™ MPSoC、Zynq™ 7000 SoC、および MicroBlaze™ 向けの Linux システム開発を容易にします。カスタム BSP 生成、Linux コンフィギュレーション、ソフトウェア開発が可能になります。 NEONおよび倍精度浮動小数点エンジンを備えたARM Cortex-A9 MPCoreプロセッシングシステムを物理的に組み込まれ、一般的に採用されている各種ペリフェラルもハードワイヤードで備えています。
AMD(旧Xilinx)には幅広いソリューション（Solution）やプロダクト（Product）があります。例えば
システム オン モジュール (SOM) ボード
などです。
ネットワークに接続されるIoT機器の爆発的な増加により、ネットワーク・トラフィックの増加や、エッジで生成されるデータの量は増え続けており、データ分析、AI、画像処理、金融、5Gなどの分野では激しく変動する大量のデータを、超高速なネットワーク処理、限られた電力とコストで高速処理することが求められており、最先端CPUプロセッサでも対応しきれないほどの大きな負荷をかけます。このような課題を解決するために、CPU負荷を軽減させる、またはCPUの処理を受け持つFPGAアクセラレータカードが注目されております。
Hitech Global社製 アクセラレーション製品
Zynq-7000ファミリをベースにしたFPGAボードも提供しています。これらのボードは、Zynq-7000 SoCのARMベースのプロセッサ部分と、プログラマブルロジック部分の双方の機能を活用することができます。このようなボードは、プロトタイピングや評価、学習のために使用されることが多いです。
Xilinx （ザイリンクス）Zynq SoCを搭載したHTG-Z100は、低電力、高速ネットワークインターフェース、高性能なプログラマビリティを必要とするアプリケーションに理想的なプラットフォームです。 2つの40Gbps QSFP+ポート（QSFP+ to SFP+ケーブルにより8個の10Gbsp SFP+ポートに拡張可能）、x8 PCI Express Endpointポート、QDR IV/DDR3メモリコンポーネント、GPSおよびboard-to-boardコネクタを搭載しており、産業、データ処理、医療関連、ネットワークキング（銅線および光通信）といったアプリケーションに対して非常に多機能でフレキシブルなプラットフォームを提供します。
HTG-ZRF8プラットフォームはXilinx （ザイリンクス）ZYNQ UltraScale+ RFSoC ZU25DR、ZU27DR、またはZU28DRを搭載した開発プラットフォームです。 さまざまなプログラマブルアプリケーション向けに、大規模なFPGAゲート規模、幅広いI / O、及びDDR4メモリへのアクセスを提供します。
Bittware社製Zynq対応アクセラレーション製品
次世代のエッジおよびクラウド・アプリケーションを、リスクを低減しながら、より柔軟かつ迅速に開発・展開することができるFPGAボードなどを扱っています。
250-SoCを使用すると、リモートの分散ストレージまたはEthernet Just-a-Bunch-of-Flash (EJBOF)を形成して、データセンター内のストレージコスト、フットプリント、電力を大幅に削減できます。 250-SoCは、プログラマブルロジックと64ビットARMプロセッサの両方を備えたXilinx （ザイリンクス）Zynq UltraScale+ MPSoCデバイスを備えています。 このハイスペックなデバイスにより、2つの100GbEネットワークポート、オンボードDDR4メモリ、PCIe Gen 3ホストインターフェイス間のデータ転送を調整します。
■FPGA
■ホストインターフェース
AVNET社製 AMD(Xilinx) Zynq™ 7000 Soc 対応FPGA評価ボード
Zynq-7000シリーズでは、AMD(旧Xilinx)のSoCを使用した多数の開発ボードやキットを提供しています。これには、開発者がZynq-7000を簡単に評価・開発できるように設計された「ZedBoard」やその他の関連ボードが含まれます。さらに、AVNETはZynq-7000をターゲットとしたトレーニングやワークショップ、技術サポートなどの教育リソースも提供しており、エンジニアや開発者がZynq-7000の特性や機能を最大限に活用できるよう支援しています。
Zynq-7000 SoC ZC706 評価キットは、ハードウェア、デザイン ツール、IP、検証済みリファレンス デザイン (ターゲット デザインを含む) の基本コンポーネントをすべて揃え、完全なエンベデッド プロセッシング プラットフォームと PCIe を含むトランシーバーベースデザインを可能にします。同梱されている検証済みのリファレンス デザインや業界標準の FPGA メザニン コネクタ (FMC) によって、ドーター カードを使用した機能の拡張やカスタマイズが可能です。ザイリンクス プロセッシング システムに関する情報については、 PetaLinux ソフトウェア開発キット（Software Development Kit）ページをチェックしてください。
Zynq® 7000 SoC ZC702 評価キットは、ハードウェア、デザイン ツール、IP、検証済みリファレンス デザイン (ターゲット デザインを含む) の基本コンポーネントをすべて揃えた完全なエンベデッド プロセッシング プラットフォームです。同梱されている検証済みのリファレンス デザインや業界標準の FPGA メザニン コネクタ (FMC) によって、ドーター カードを使用した機能の拡張やカスタマイズが可能です。
TUL社製 AMD(Xilinx) Zynq™ 7000 Soc 対応FPGA評価ボード
PYNQプロジェクトのためのハードウェアプラットフォーム、特に「PYNQ-Z2」ボードを提供しています。PYNQ-Z2はZynq-7000をベースとした開発ボードで、Python開発者やデータサイエンティストがFPGAの利点を活用するためのエントリーポイントとして設計されています。

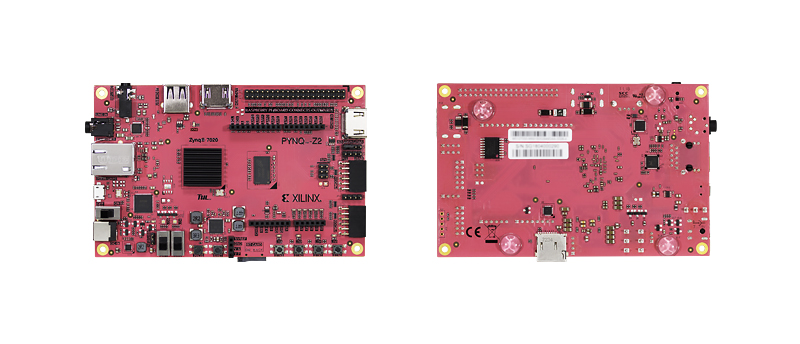

PYNQ™-Z2は、PYNQ™に対応した組み込みシステム向けの⼩型評価ボードで、ザイリンクス社のZynq® XC7Z020 FPGAをベースにしています。PYNQ™のオープンソースフレームワークにより、ユーザーはプログラマブルロジック回路を設計することなく、Zynq® All Programmable SoC（APSoC）の機能を最⼤限に活⽤することができます。従来のZynq®開発⽅法をサポートするだけでなく、PYNQ™-Z2はプログラミング⾔語のPythonもサポートしており、コードはPYNQ™-Z2上で直接、開発およびデバッグすることができます。 また、プログラマブルロジック回路はハードウェアライブラリとしてインポートされ、ソフトウェアライブラリのインポートおよびプログラミングとほぼ同じ⽅法でAPIを使⽤してプログラミングできます。PYNQ™-Z2の購⼊は3つのタイプから選べます。ボード(boards)だけの単体購⼊や、ボード(boards)とSDカード・各種ケーブルがセットになった基本パッケージ、さらに、アクリルケースと保護ポーチがセットになったフルパッケージなど、⽤途に応じてお選びいただけます。
■「FPGA」
■「オーディオとビデオ」
■「拡張コネクタ」
■「電源」
DAVE Embedded Systems社製 AMD(Xilinx) Zynq™ 7000 Soc 対応FPGA CPUモジュール
Zynq-7000 をベースにした System-on-Modules (SoM) などの製品を提供しており、これを使用することで独自のアプリケーションや製品を迅速に開発することができます。また、Zynq-7000 ベースのソリューションのためのカスタムエンジニアリングサービスやソフトウェアサポートも提供しています。
BORAは、Xilinx Zynq® XC7Z010 / XC7Z020アプリケーションプロセッサをベースにしたDAVE Embedded Systemsの最上位クラスのDual Cortex-A9 + FPGA CPUモジュールです。 豊富なペリフェラル、Dual Cortex-A9、Artix-7 FPGAを搭載しており、優れた計算能力を提供します。 BORAは、Ultra Line CPUモジュールとの互換性があります。
＜主な特長＞
BORA Xpressは、Xilinx Zynq® XC7Z015 / XC7Z030プロセッサをベースにしたDAVE Embedded Systemsの最上位クラスのDual Cortex-A9 + FPGA CPUモジュールです。 豊富なペリフェラル、Dual Cortex-A9、Artix-7 FPGAを搭載しており、優れた計算能力を提供します。 BORA Xpress、Ultra Line CPUモジュールとの互換性があります。
AMD(旧Xilinx)のZynq™評価ボード(board)は、プロセッサのソフトウェア プログラマビリティとFPGA（field-programmable gate array）のハードウェア プログラマビリティを兼ね備えており、非常に高いシステム性能、柔軟性、拡張性を実現します。 また、Zynq™評価ボード（開発ボード）はARM社のデュアルコア・プロセッサを搭載し、低消費電力で低コストなデザインを素早く製品化できるなど、組み込み（エンベデッド）システム全体にも大きなメリットをもたらします。Zynq™評価ボードは、従来の SoC プロセッシング ソリューションとは異なり、柔軟なプログラマブル ロジック（programmable logic）を備えているため、ペリフェラルやアクセラレーション（アクセラレータ）を追加して広範なアプリケーションに対応でき、最適化や差別化を可能にします。最近では、半導体（semiconductor）の自動テスト装置や先進運転支援システム (ADAS)に関わる製品も開発しております。
