HTG-Z100

HTG-Z100

概要・特長

Xilinx Zynq SoC搭載ネットワークカード

Xilinx Zynq SoCを搭載したHTG-Z100は、低電力、高速ネットワークインターフェース、高性能なプログラマビリティを必要とするアプリケーションに理想的なプラットフォームです。
2つの40Gbps QSFP+ポート(QSFP+ to SFP+ケーブルにより8個の10Gbsp SFP+ポートに拡張可能)、x8 PCI Express Endpointポート、QDR IV/DDR3メモリコンポーネント、GPSおよびboard-to-boardコネクタを搭載しており、産業、データ処理、医療関連、ネットワークキング(銅線および光通信)といったアプリケーションに対して非常に多機能でフレキシブルなプラットフォームを提供します。

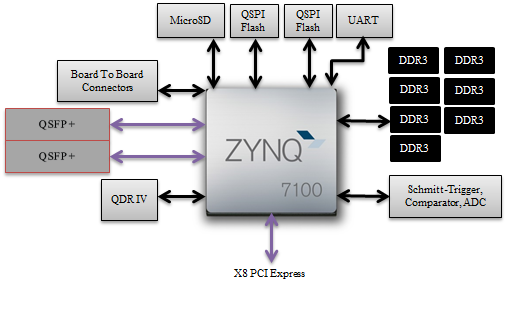

ブロック図

仕様

仕様
  • Xilinx Zynq XC7Z100-FFG1156
  • x8 PCI Express Gen2
  • x1 Cypress QDR-IV SRAM (144Mb)
  • DDR3コンポーネント
    x2 32-bit (8Gb) for ARMプロセッサ
    x5 72-bit (20Gb) for FPGA
  • x2 QSFP+ポート(変換ケーブルによってx8 SFP+ポートに変換可能)
  • GPS (Schmitt-Trigger, Comparator, and ADC)
  • x1 MicroSDコネクタ
  • x2 QSPI configuration Flash devices
  • x1 USB/UART
  • x2 Board-to-boardコネクタを使用してスタック可能(2つのx16 LVDS)
  • IP保護回路
  • PCIEもしくはスタンドアロンの操作モード

パーツナンバー
  • HTG-Z7-PCIE-HH

提供物

  • HTG-Z100ボード
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • PCI Express、DDR3 Controllerデザイン
