IoTインテグレーター 富士ソフトが扱う

Intel(Altera) Stratix®10 対応FPGAボード

FPGAボード特集TOP

Board
ご希望のFPGAボードがすぐに見つかる
FPGAボードセレクションガイド

Intel(Altera) Stratix®10対応FPGAボード

Stratix 10は、Intel/インテル（旧Altera/アルテラ）によって開発されたFPGA（Field-Programmable Gate Array）の製品ファミリーで、特にデータセンター、通信、軍事および航空宇宙、高性能コンピューティングなどの要求の高いアプリケーションで使用されています。

Stratix®10 FPGAは、性能、電力効率、集積度、およびシステム・インテグレーションにおいて、業界でも前例のないブレークスルー・アドバンテージをもたらします。革新的なHyperflex FPGA アーキテクチャーを搭載し、14 nm トライゲート・プロセスで製造される Stratix®10 デバイスは、前世代の高性能 FPGA に比べ 2 倍のコア性能向上と最大 70 % の消費電力削減を実現します。

Stratix®10の特徴と使用分野（活用事例）

Stratix 10の特徴は以下の通りです。
○ 高度なプロセッシング能力：Stratix 10は、高いプロセッシング能力を提供し、複雑なデータ処理やデジタル信号処理タスクを効率的に実行できます。これは、高性能な計算タスクに理想的です。
○ 省エネルギー設計：効率的な設計により、高い性能を提供しながらも消費電力を低減しています。これはエネルギー効率を重視するアプリケーションにとって重要です。
○ インターフェース統合機能：Stratix 10は、多様な入出力インターフェースオプションを提供し、高速データ転送と広範な接続性を実現します。また、SoC（System on Chip）バージョンは、ロジックとプロセッシング機能を一つの集積デバイスに統合しています。
○ 柔軟なプログラミングとカスタマイズ性：
ハードウェア記述言語（HDL）を使用してStratix 10をプログラムし、特定のアプリケーションニーズに合わせてカスタマイズできます。
○ 幅広いアプリケーションへの適用性：
データセンター、通信ネットワーク、軍事・航空宇宙アプリケーション、高性能コンピューティングなど、Stratix 10は多岐にわたる分野で利用されています。Arriaシリーズとの互換性も含め、幅広いアプリケーションに対応しています。

アクセラレーションとして活用できる
Intel(Altera) Stratix®10対応FPGAボード

ネットワークに接続されるIoT機器の爆発的な増加により、ネットワーク・トラフィックの増加や、エッジで生成されるデータの量は増え続けており、データ分析、AI、画像処理、金融、5Gなどの分野では激しく変動する大量のデータを、超高速なネットワーク処理、限られた電力とコストで高速処理することが求められており、最先端CPUプロセッサでも対応しきれないほどの大きな負荷をかけます。このような課題を解決するために、CPU負荷を軽減させる、またはCPUの処理を受け持つFPGAアクセラレータカードが注目されております。

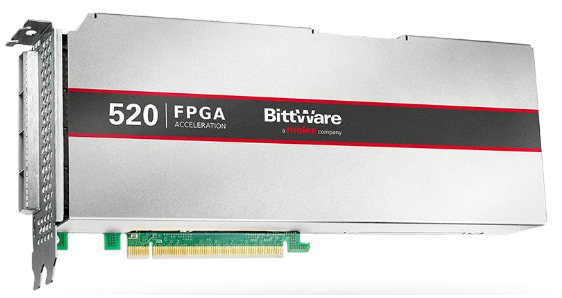

【520N-MX】HBM2対応インテル® Stratix® 10 MX FPGA搭載 ネットワークアクセラレータカード

520N-MX

■FPGA

  • Intel Stratix®10 MX
  • Up to 8GBytes on-chip High Bandwidth Memory (HBM2) DRAM (2 x 4GBytes)
  • Core speed grade -2: I/O speed grade -2

■フォームファクタフルハイト、全幅PCI-Expressカード。　4.376×10.5インチ（111×266.7 mm）

■ホストインターフェース

  • 16レーンPCI-Express Gen 3.0
    実際の性能はホストコンピュータのチップセットとオペレーティングシステムに依存します。
詳細はこちら

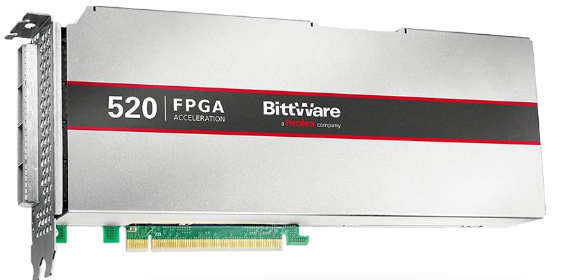

【520N】インテル® Stratix® 10 GX FPGA搭載 スケーラブルネットワークアクセラレータカード

520N

■FPGA

  • Intel Stratix®10 F1760 NF43パッケージ　（デフォルト設定：GX2800）
  • 最大26Gbps SERDES I / OをサポートするL-TILE
  • 最大4つの28Gbps SERDES I / OをサポートするHタイル
  • コアスピードグレード-2、I / Oスピードグレード-2

■フルハイト、全幅PCI Expressカード。　4.376×10.5インチ（111×266.7 mm）

■ホストインターフェース

  • 16レーンPCI-Express Gen 3.0
    実際の性能はホストコンピュータのチップセットとオペレーティングシステムに依存します。
詳細はこちら

【520C】インテル® Stratix® 10 GX FPGA搭載 スケーラブルネットワークアクセラレータカード

520C

■FPGA

  • Intel Stratix®10 F1760 NF43パッケージ　（デフォルト設定：GX2800）
  • コアスピードグレード-2、I / Oスピードグレード-2

■フルハイト、全幅PCI Expressカード。　4.376×10.5インチ（111×266.7 mm）

■ホストインターフェース

  • 16レーンPCI-Express Gen 3.0
    実際の性能はホストコンピュータのチップセットとオペレーティングシステムに依存します。
詳細はこちら

520NX

520NX

■FPGA

  • Intel Stratix 10 NX
    F2597パッケージのNX2100
    8Gバイトのオンチップ高帯域幅メモリ（HBM2）DRAM、410 GB / s（速度グレード2）
    コアスピードグレード-2：I / Oスピードグレード-2

■オンボードフラッシュ

  • FPGAを起動するための2Gビットフラッシュメモリ

■外部メモリ

  • 2x 288ピンDIMMスロットにはそれぞれデフォルトで16GBモジュールが取り付けられています。
    オンボードで合計32GB（オプションで合計256GBまで）
  • QDR-II +およびIntelOptane（3D-Xpoint）DIMMオプションについてはお問い合わせください

■ホストインターフェース

  • PCIeハードIPに接続されたFPGAに直接接続されたx16Gen3インターフェイス

■SFPケージ

  • 16個のトランシーバーを介してFPGAに直接接続されたフロントパネルの4つのQSFP28ケージ
  • 10/25/40 / 100GbEをサポートするユーザープログラム可能な低ジッタークロッキング
  • 各QSFP28は独立してクロックすることができます
  • ネットワーク回復クロッキング用のジッタークリーナー
  • 2つのQSFP28で100GbEMACハードIPが利用可能

■OCuLink

  • 2xエッジコネクタ（A、B）@レーンあたり12.5G（デフォルト）：
    それぞれがPCIeGen 3 x8ハードIP、GPIO、PCIeマスターおよびオプションの入力クロッキングをサポートします
  • 2x内部コネクタ（C、D）@レーンあたり25G（オプション）：
    OCuLinkごとに1x100GbEMACハードIP

■ボード管理コントローラー

  • 電圧、電流、温度の監視
  • パワーシーケンスとリセット
  • フィールドアップグレード
  • FPGAの構成と制御
  • クロック構成
  • SPIリンクを使用した低帯域幅のBMC-FPGA通信
  • USB 2.0
  • PLDMのサポート
  • 電圧オーバーライド

■冷却

  • Standard: double-width active heatsink (with fan)
  • Optional: double-width passive heatsink
  • Optional: double-width liquid cooling

■電気

  • 12V PCIeスロットと2つのAUXコネクタ（1つは8ピン、1つは6ピン）から得られるオンボード電源
  • 消費電力はアプリケーションに依存します
  • 標準的な最大消費電力225W

■環境

  • 動作温度：5℃Cから35℃

■品質

  • ISO9001：2015IPC-A-610-クラスIIIに準拠して製造
  • RoHS対応
  • CE、FCC、ICESの承認

■フォームファクタ

  • 標準の高さのPCIeデュアルスロットボード
    4.376 x 10.5インチ（111 x 266.7 mm）
詳細はこちら

Intel(Altera) Stratix®10対応製品一覧

Stratix®10 FPGAは、性能、電力効率、集積度、およびシステム・インテグレーションにおいて、業界でも前例のないブレークスルー・アドバンテージをもたらします。革新的なHyperflex FPGA アーキテクチャーを搭載し、14 nm トライゲート・プロセスで製造される Stratix®10 デバイスは、前世代の高性能 FPGA に比べ 2 倍のコア性能向上と最大 70 % の消費電力削減を実現します。1

【HTG-STX10] Intel / Altera Stratix®10開発プラットフォーム

HTG-STX10
  • x16 PCI Express Gen3
  • x3 FMC+ (Vita57.4) ポート（total 240 LVDS I/O、 72 シリアルトランシーバ）
  • x1 Z-RAYポート (8シリアルトランシーバをサポート)
  • PCI Expressとスタンドアロン操作の両方をサポート
詳細はこちら

【520N-MX】HBM2対応インテル® Stratix® 10 MX FPGA搭載 ネットワークアクセラレータカード

520N-MX

■FPGA

  • Intel Stratix®10 MX
  • Up to 8GBytes on-chip High Bandwidth Memory (HBM2) DRAM (2 x 4GBytes)
  • Core speed grade -2: I/O speed grade -2

■フォームファクタフルハイト、全幅PCI-Expressカード。　4.376×10.5インチ（111×266.7 mm）

■ホストインターフェース

  • 16レーンPCI-Express Gen 3.0
    実際の性能はホストコンピュータのチップセットとオペレーティングシステムに依存します。
詳細はこちら

【520N】インテル® Stratix® 10 GX FPGA搭載 スケーラブルネットワークアクセラレータカード

520N

■FPGA

  • Intel Stratix®10 F1760 NF43パッケージ　（デフォルト設定：GX2800）
  • 最大26Gbps SERDES I / OをサポートするL-TILE
  • 最大4つの28Gbps SERDES I / OをサポートするHタイル
  • コアスピードグレード-2、I / Oスピードグレード-2

■フルハイト、全幅PCI Expressカード。　4.376×10.5インチ（111×266.7 mm）

■ホストインターフェース

  • 16レーンPCI-Express Gen 3.0
    実際の性能はホストコンピュータのチップセットとオペレーティングシステムに依存します。
詳細はこちら

【520C】インテル® Stratix® 10 GX FPGA搭載 スケーラブルネットワークアクセラレータカード

520C

■FPGA

  • Intel Stratix®10 F1760 NF43パッケージ　（デフォルト設定：GX2800）
  • コアスピードグレード-2、I / Oスピードグレード-2

■フルハイト、全幅PCI Expressカード。　4.376×10.5インチ（111×266.7 mm）

■ホストインターフェース

  • 16レーンPCI-Express Gen 3.0
    実際の性能はホストコンピュータのチップセットとオペレーティングシステムに依存します。
詳細はこちら

520NX

520NX

■FPGA

  • Intel Stratix 10 NX
    F2597パッケージのNX2100
    8Gバイトのオンチップ高帯域幅メモリ（HBM2）DRAM、410 GB / s（速度グレード2）
    コアスピードグレード-2：I / Oスピードグレード-2

■オンボードフラッシュ

  • FPGAを起動するための2Gビットフラッシュメモリ

■外部メモリ

  • 2x 288ピンDIMMスロットにはそれぞれデフォルトで16GBモジュールが取り付けられています。
    オンボードで合計32GB（オプションで合計256GBまで）
  • QDR-II +およびIntelOptane（3D-Xpoint）DIMMオプションについてはお問い合わせください

■ホストインターフェース

  • PCIeハードIPに接続されたFPGAに直接接続されたx16Gen3インターフェイス

■SFPケージ

  • 16個のトランシーバーを介してFPGAに直接接続されたフロントパネルの4つのQSFP28ケージ
  • 10/25/40 / 100GbEをサポートするユーザープログラム可能な低ジッタークロッキング
  • 各QSFP28は独立してクロックすることができます
  • ネットワーク回復クロッキング用のジッタークリーナー
  • 2つのQSFP28で100GbEMACハードIPが利用可能

■OCuLink

  • 2xエッジコネクタ（A、B）@レーンあたり12.5G（デフォルト）：
    それぞれがPCIeGen 3 x8ハードIP、GPIO、PCIeマスターおよびオプションの入力クロッキングをサポートします
  • 2x内部コネクタ（C、D）@レーンあたり25G（オプション）：
    OCuLinkごとに1x100GbEMACハードIP

■ボード管理コントローラー

  • 電圧、電流、温度の監視
  • パワーシーケンスとリセット
  • フィールドアップグレード
  • FPGAの構成と制御
  • クロック構成
  • SPIリンクを使用した低帯域幅のBMC-FPGA通信
  • USB 2.0
  • PLDMのサポート
  • 電圧オーバーライド

■冷却

  • Standard: double-width active heatsink (with fan)
  • Optional: double-width passive heatsink
  • Optional: double-width liquid cooling

■電気

  • 12V PCIeスロットと2つのAUXコネクタ（1つは8ピン、1つは6ピン）から得られるオンボード電源
  • 消費電力はアプリケーションに依存します
  • 標準的な最大消費電力225W

■環境

  • 動作温度：5℃Cから35℃

■品質

  • ISO9001：2015IPC-A-610-クラスIIIに準拠して製造
  • RoHS対応
  • CE、FCC、ICESの承認

■フォームファクタ

  • 標準の高さのPCIeデュアルスロットボード
    4.376 x 10.5インチ（111 x 266.7 mm）
詳細はこちら
